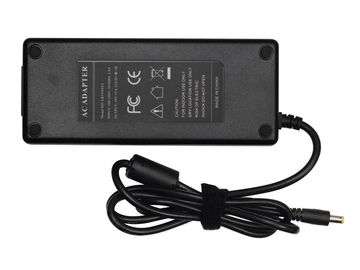

19V 6.32A Switching AC / DC Power Adapter, Komputer AC Adapter

19V 6.32A Switching AC / DC Power Adapter, Komputer AC Adapter

19V 6.32A Switching AC / DC Power Adapter Dengan Kualitas Tinggi

Keterangan:

1 KETERANGAN:

Tujuan dari dokumen ini adalah untuk menentukan persyaratan fungsional dari power supply 120W switching.

2 INPUT KARAKTERISTIK:

2.1 Tegangan input:

Nilai Tegangan: 100 ~ 240Vac

Variasi Range: 90-264Vac

2.2 Masukan Frekuensi:

Nilai Frekuensi: 50 / 60Hz

Variasi Frekuensi: 47-63Hz

2.3 Input Current:

2.0Amps max pada setiap tegangan input dan dinilai, DC output dinilai beban.

2.4 lonjakan sekarang:

120 Amps Max Dingin mulai 240Vac masukan, dengan rated beban dan 25 ℃ ambien

2,5 Ac Kebocoran sekarang:

0.75mA Max At240Vac masukan

3 OUTPUT KARAKTERISTIK:

Output 3.1 Daya

3.2 Gabungan Beban Peraturan / Baris

3.3 Ripple dan Kebisingan:

Di bawah tegangan nominal dan beban nominal, riak dan kebisingan adalah sebagai berikut ketika ukuran dengan Max Band lebar 20MHz dan Paralel 47uF / 0.1uF, menyeberang terhubung pada titik pengujian.

Tegangan Ripple dan Kebisingan (Max.)

+ 12Vdc 190mV pp

3,4 Aktifkan waktu tunda:

3Second Max di 115Vac input dan output Max beban

3,5 Rise waktu:

40 mS Max di 115Vac input dan output Max beban

3.6 Tahan waktu:

5 mS Min di 115Vac input dan output Max Beban

3.7 Efisiensi:

80% Min, Pada 115 / 230Vac tegangan input, 1 / 4,1 / 2,3 / 4 dan perhitungan beban penuh efisiensi rata-rata.

4 PERLINDUNGAN FUNGSI:

4.1 Pendek rangkaian tes:

Catu daya akan otomatis pulih ketika kesalahan sirkuit pendek hapus.

4.2 Selama Perlindungan saat ini:

Catu daya akan otomatis pulih ketika lebih kesalahan saat menghapus.

4.3 Selama Perlindungan saat ini:

Catu daya akan otomatis pulih ketika kesalahan menghapus 120% ~ 170%.

5 LINGKUNGAN REQUIREMET:

Suhu 5.1 Operasi:

0 ℃ sampai 40 ℃, beban penuh, operasi normal

5.2 Suhu Penyimpanan: -20 ℃ sampai 80 ℃ Dengan paket

5.3 Kelembaban Relatif:

5% (0 ℃) ~ 90% (40 ℃) RH, 72hrs, beban penuh, operasi normal.

5.4 Getaran:

1) Operasi: IEC 721-3-3 3M3

5 ~ 9HZ, A = 1.5mm

(9 ~ 200Hz, Percepatan 5m / S2)

2) Transportasi:

IEC 721-3-2 2M2

5-9Hz, A = 3.5mm

9 ~ 200Hz, Percepatan = 5m / S2

200 ~ 500Hz, Percepatan = 15m / S2

3) Axes, 10 siklus per sumbu.

Tidak ada kerusakan permanen dapat terjadi selama pengujian.

SAMPLE harus mengembalikan ke situasi semula setelah power off / on.

5,5 Dropping Dikemas:

1M untuk di dinding jenis dan 760 mm untuk jenis desktop seperti di atas dijelaskan.

Permukaan horisontal terdiri dari kayu setidaknya 13mm tebal, dipasang di dua lapisan kayu lapis masing-masing 19mm ke 20mm tebal, semua didukung pada beton atau lantai non-tangguh setara.

6 KEBUTUHAN SAFETY:

6.1 Keselamatan: sesuai dengan TUV / GS (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / kultur (UL60950-1)

6,2 / KEKUATAN DIELEKTRIK Hi-Pot:

Utama untuk Sekunder: 1500Vac / 3.5mA / 60 detik (3 detik untuk produksi) atau 2121Vdc / 3.5mA / 60 detik (3 detik untuk produksi)

Resistensi 6.3 Isolasi:

Min 20MΩ. di primer ke sekunder menambahkan tegangan uji 500VDC

6.4 Kebocoran sekarang

0.75mAmax. di 264Vac / 50Hz

6,5 EMI STANDAR Memenuhi Batas

1) aturan .Fcc part15 kelas B

2) aturan kelas .EN55022 B

3) GB9254-1998, GB17625.1-2003

7 MECHANICAL PERSYARATAN:

7.1 Lampiran:

Ukuran listrik: L170 x W72 x H41.5mm;

7.2 Masukan Connector:

IEC-320-C14

8 KABEL

9 LABEL
