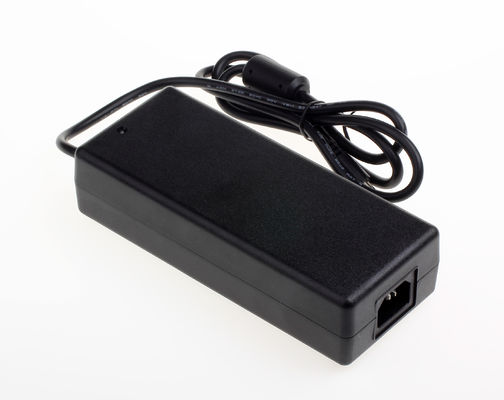

120W Realan Komputer AC Adapter, 12V Hitam AC DC ITX Power Supply

1, KETERANGAN:

Tujuan dari dokumen ini adalah untuk menentukan persyaratan fungsional dari 120 W switching power supply.

2, INPUT KARAKTERISTIK:

2.1 Tegangan input:

Nilai Tegangan: 100 ~ 240Vac

Variasi Range: 90-264Vac

2.2 Masukan Frekuensi:

Nilai Frekuensi: 50 / 60Hz.

Variasi Frekuensi: 47-63Hz

2.3 Input Current:

2,0 Amps max Pada tegangan input dan dinilai, DC output dinilai beban.

2.4 lonjakan sekarang:

120 Amps Max. Dingin mulai 240Vac masukan, dengan rated beban dan 25 ℃ ambien.

2,5 Ac Kebocoran sekarang:

0,25 mA Max.At240Vac masukan.

3, OUTPUT KARAKTERISTIK:

Output 3.1 Daya

3.2 Gabungan Beban Peraturan / Baris

3.3Ripple dan Kebisingan:

Di bawah tegangan nominal dan beban nominal, riak dan kebisingan adalah sebagai berikut ketika ukuran dengan Max.Bandwidth dari 20MHz dan Paralel 47uF / 0.1uF, menyeberang terhubung pada titik pengujian.

Tegangan Ripple dan Kebisingan (Max.)

+12 Vdc 120 mV pp

3,4 Aktifkan waktu tunda:

3Second Max.at 115Vac input dan output Max.load.

3,5 Rise waktu:

40 mS Max.at 115Vac input dan output Max beban.

3.6 Tahan waktu:

5 mS Min.at 115Vac input dan output Max.Load.

3.7 Efisiensi:

75% Min, Pada 115 / 230Vac tegangan input, 1 / 4,1 / 2,3 / 4 dan perhitungan beban penuh efisiensi rata-rata.

4, PERLINDUNGAN FUNGSI:

4.1 Pendek rangkaian tes:

Catu daya akan otomatis pulih ketika kesalahan sirkuit pendek hapus.

4.2 Selama Perlindungan saat ini:

Catu daya akan otomatis pulih ketika lebih kesalahan saat menghapus.

4.3 Over Voltage Protection:

Catu daya akan otomatis pulih ketika kesalahan menghapus 120% ~ 170%.

5, LINGKUNGAN REQUIREMET:

5.1Operating Suhu:

0 ℃ sampai 40 ℃, beban penuh, operasi normal.

5.2 Suhu Penyimpanan: -20 ℃ sampai 80 ℃ Dengan paket

5.3 Kelembaban Relatif:

5% (0 ℃) ~ 90% (40 ℃) RH, 72hrs, beban penuh, operasi normal.

5.4 Getaran:

Operasi: IEC 721-3-3 3M3

5 ~ 9HZ, A = 1.5mm

9 ~ 200Hz, Percepatan 5m / S2

2. Transportasi:

IEC 721-3-2 2M2

5-9Hz, A = 3.5mm

9 ~ 200Hz, Percepatan = 5m / S2

200 ~ 500Hz, Percepatan = 15m / S2

3. Axes, 10 siklus per sumbu.

Tidak ada kerusakan permanen dapat terjadi selama pengujian.

SAMPLE harus mengembalikan ke situasi semula setelah power off / on ..

5,5 Dropping Dikemas:

1M untuk jenis wallmount dan 760 mm untuk jenis desktop seperti di atas dijelaskan.

Permukaan horisontal terdiri dari kayu setidaknya 13mm tebal, dipasang di dua lapisan kayu lapis

masing-masing 19mm ke 20mm tebal, semua didukung di lantai non-tahan beton atau setara.

6, KEBUTUHAN SAFETY:

6.1Safety: sesuai dengan

6.2 KEKUATAN DIELEKTRIK Hi-Pot:

Primer ke sekunder: 1800 Vac10mA / 3S untuk jenis tes.

6.3 Iusulation resistensi:

Primer ke sekunder: 10MΩ menit pada 500V DC.

6.4 EMI STANDARD

Memenuhi Batas

<1> .Fcc kelas part15 aturan B

<2> .EN55022 aturan kelas B

<3> .GB9254-1998, GB17625.1-2003

7, MECHANICAL PERSYARATAN:

7.1 Lampiran:

Ukuran listrik: L 170 x W 72 x H 41.5 mm;

7.2 nput Connector:

IEC-320-C 14.
