Berbagai masukan lebar 9-18 modul konverter V DC Power Supply Industri 50W XX50-12S24-PEC

Detail produk:

Place of Origin:	China
Nama merek:	Enargy
Model Number:	XX50-12S24-PEC

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Kontak

Detil Deskripsi produk

Cahaya Tinggi:

industri dc dc converter

Terisolasi Power Supply

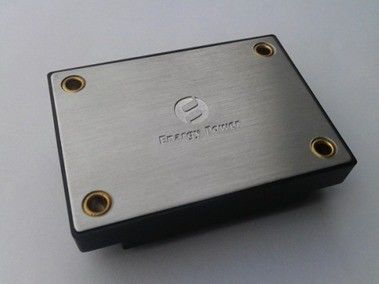

Industri Power Supply 50W output 24V / 2.08A XX50-12S24-PEC

Fitur Utama

Output daya: 50W

Berbagai masukan macam: 9-18VDC

Efisiensi konversi yang tinggi: Hingga 87%

Peraturan baris untuk ± 0,02%

Regulasi beban ± 0,02%

Frekuensi operasi Tetap

Isolasi Tegangan: 1,500V

Aktifkan (On / Off) Kontrol

Tegangan input di bawah-lock-out

Tegangan output langsing: ± 8% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.

Penilaian maksimum absolut

Parameter	Min	Typ	Max	Unit	Catatan
Input Voltage			22	Vdc	Terus menerus, non-operasi
			20	Vdc	Terus menerus, operasi
			22	Vdc	Operasi perlindungan sementara, <100ms
Isolasi tegangan			2000	Vdc	Input ke output
Suhu Operasional	-40		100	℃	Suhu baseplate
Suhu Penyimpanan	-55		115	℃

Karakteristik masukan

Parameter	Min	Typ	Max	Unit	Catatan
Kisaran tegangan input	9	12	18	Vdc
Mulai rentang tegangan	10	12	18	Vdc
U-Voltage Lockout		8.5	8.9	Vdc	Belok - Pada ambang batas, setengah beban
U-Voltage Lockout	7.5	8.0		Vdc	Belok - Off ambang batas, setengah beban
Maksimum Input Current			7	Sebuah	Beban penuh, Min. masukan
Efisiensi		87		%	Masukan nominal; beban penuh
Merekomendasikan Kapasitansi Masukan Eksternal		100		UF	Khas ESR 0.1-0.2Ω

Karakteristik Output

Parameter	Min	Typ	Max	Unit	Catatan
Output Voltage Set titik	23.76	124.00	24.24	Vdc	Masukan nominal; setengah beban
Output Voltage Rentang	23.52	24.00	24,48	Vdc
Output Current Rentang	0,1		2.08	Sebuah
Peraturan Baris		± 0,02	± 1	%	Baris rendah untuk garis tinggi; beban penuh
Peraturan beban		± 0,02	± 1	%	Tidak ada beban untuk beban penuh; masukan nominal
Peraturan suhu			± 0,02	% / ° C	Selama rentang suhu operasi
Batas saat	2.3			Sebuah	Tegangan output 90% dari nominal
Hubungan pendek arus			5	Sebuah
Ripple (RMS)			50	mV	Masukan nominal; beban penuh; Bandwidth 20 MHz
Kebisingan (puncak ke puncak)			240	mV	Masukan nominal; beban penuh; Bandwidth 20 MHz
Maksimum Output Cap.			1800	uF	Beban penuh

Karakteristik Respon dinamis

Parameter	Min	Typ	Max	Unit	Catatan
Perubahan Output Current (Di / dt = 0.1A / kita)			960	mV	50% sampai 75% sampai 50% Iout max
Perubahan Output Current (Di / dt = 2.5A / kita)			960	mV	50% sampai 75% sampai 50% Iout max
Settling Waktu			300	uS	Untuk dalam 1% Vout nom.
Turn-on delay Waktu			50	Nona	Beban penuh; Vin Vout = ke 90% nom
Tegangan output overshoot			5	%

Karakteristik fungsional

Parameter	Min	Typ	Max	Unit	Catatan
Switching Frekuensi	180	200	230	KHz
Output Voltage Potong			10	%	Potong Up, Trim Pin ke (+) Vout.
Output Voltage Potong			8	%	Potong Bawah, Potong Pin ke Com,
Aktifkan Sumber Lancar			1	mA
Aktifkan (On - Off Control) Positif Logika	1		15	Vdc	On-Control, Logika tinggi atau mengambang
Aktifkan (On - Off Control) Positif Logika	-0.5		0,3	Vdc	Off-Control, Logika rendah
Lebih-Power Perlindungan	110			%
Perlindungan Sirkuit - singkat			65	MQ	Jenis: Hiccup Mode, Auto Recovery, Short-Circuit Perlawanan

Karakteristik isolasi

Parameter	Min	Typ	Max	Unit	Catatan
Isolasi Tegangan	1.500			Vdc	Input ke output, 1mA
	1500			Vdc	Input ke baseplate, 1mA
	500			Vdc	Output ke baseplate, 1mA
Perlawanan Isolasi	100			MQ	Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%
Isolasi Kapasitansi		1000		pF

Karakteristik lingkungan

Parameter	Min	Typ	Max	Unit	Catatan
Suhu Operasional	-40		+100	℃	Diperpanjang, suhu baseplate
Suhu Penyimpanan	-55		115	℃	Ambient
Koefisien temperatur			± 0,02	% / ℃
Kelembaban	20		95	% RH	Kelembaban relatif, Non - Kondensasi

Garis mekanik

Catatan:

1. Semua pin 0.040 "(1.02mm) dia.

2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).

x.xxx ± 0.010 di. (x.xx ± 0.25mm)

Pin Penunjukan

Pin No.	Nama	Fungsi
1	Memungkinkan	Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.
2	Vin (-)	Tegangan input negatif
3	Vin (+)	Tegangan input positif
4	Vout (+)	Tegangan output positif
5	Com	Tegangan output negatif
6	Memangkas	Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.
