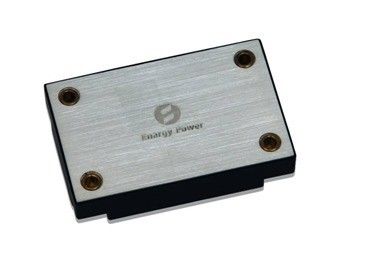

Industri Power Supply 30W output 24V / 1.25A XX30-24S24-PEC
Fitur Utama
Output daya: 30W
Berbagai masukan macam: 18-36VDC
Efisiensi konversi yang tinggi: Hingga 92%
Peraturan baris untuk ± 1%
Regulasi beban ± 1%
Frekuensi operasi Tetap
Isolasi Tegangan: 1,500V
Aktifkan (On / Off) Kontrol
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 10% Vout
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
· Karakteristik Listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.
Penilaian maksimum absolut
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi tegangan | 1500 | Vdc | Input ke output | ||
Suhu Operasional | -40 | +100 | ℃ | ||
Suhu Penyimpanan | -55 | 125 | ℃ |
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Berbagai tegangan input | 18 | 24 | 36 | Vdc | Kontinu |
U-Voltage Lockout | 15,5 | 16,8 | Vdc | Setengah beban | |
16,9 | 17,8 | Vdc | Setengah beban | ||
Maksimum Input Current | 2.0 | Sebuah | Beban penuh, 18V masukan | ||
Efisiensi | 91 | % | Beban penuh | ||
Merekomendasikan Kapasitansi Masukan Eksternal | 100 | UF | Khas ESR 0.1-0.2Ω |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 24.00 | Masukan nominal; Tidak ada beban; 25 ℃ | |||
Output Voltage Rentang | 23.76 | 24.24 | Vdc | ||
Output Current Rentang | 0,1 | 1,25 | Sebuah | ||
Peraturan Baris | ± 1 | % | Baris rendah untuk garis tinggi; beban penuh | ||
Peraturan beban | ± 1 | % | Tidak ada beban untuk beban penuh; masukan nominal | ||
Batas saat | 0,1 | 1,25 | Sebuah | Tegangan output 95% dari nominal | |
Ripple (RMS) | 50 | mV | Masukan nominal; beban penuh; Bandwidth 20 MHz; | ||
Kebisingan (puncak ke puncak) | 150 | mV | |||
Maksimum Output Cap. | 1500 | uF | Masukan nominal; beban penuh | ||
Output Voltage Potong | ± 10 | % | Masukan nominal; beban penuh; 25 ° C |
Karakteristik Respon dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Output Current (Di / dt = 0.1A / kita) | 720 | mV | 50% sampai 75% sampai 50% Iout max | ||
Perubahan Output Current (Di / dt = 2.5A / kita) | 720 | mV | 50% sampai 75% sampai 50% Iout max | ||
Settling Waktu | 300 | 400 | uS | Untuk dalam 1% Vout nom. | |
Turn-on Waktu | 50 | Nona | Beban penuh; Vout = 90% nom. | ||
Shut-down waktu jatuh | 20 | Nona | Beban penuh; Vout = 10% nom. | ||
Tegangan output overshoot | 5 | % |
Karakteristik fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 230 | KHz | Tahap regulasi dan tahapan Isolasi | |
Trim (pin6) | Lihat bagian 3.2 Tegangan Potong (pin6) | ||||
Output Voltage Potong | 10 | % | Potong Up, Trim Pin ke (-) Vout. | ||
10 | % | Potong Bawah, Trim Pin ke (+) Vout. | |||
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 3.2 | ||||
Aktifkan Sumber Lancar | 10 | mA | |||
Aktifkan (On - Off Control) Positif Logika | 1.0 | 15 | Vdc | On-Control, Logika tinggi atau mengambang | |
-0.5 | 0,3 | Vdc | Off-Control, Logika rendah | ||
Perlindungan Sirkuit - singkat | 10 | MQ | Jenis: Hiccup Mode, Auto Recovery, Short-Circuit Perlawanan |
Karakteristik isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1.500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 100 | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -40 | +100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -55 | 125 | ℃ | Ambient | |
Kelembaban | 20 | 90 | % RH | Kelembaban relatif, Non - Kondensasi |
Garis mekanik
Catatan:
1. Semua pin 0.040 "(1.02mm) dia
2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)
Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
2 | Vin (-) | Tegangan input negatif |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Tegangan output positif |
5 | Vout (-) | Tegangan output negatif |
6 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
