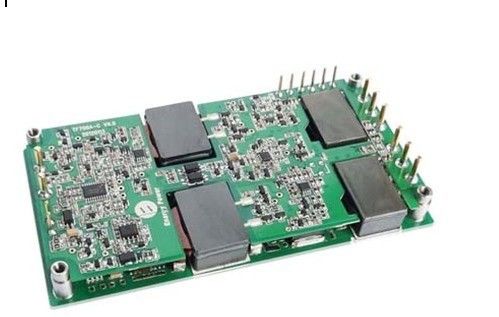

Isolasi Industrial Power Supply 700W dc-dc inverter output 28V / 25A TF700-48S28-NOC

Detail produk:

Place of Origin:	China
Nama merek:	Enargy
Model Number:	TF700-48S28-NOC

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Kontak

Detil Deskripsi produk

Cahaya Tinggi:

pasokan listrik industri

industri dc dc converter

Industri Power Supply 700W output 28V / 25A TF700-48S28-NOC

Fitur Utama

Output daya: 700W

Berbagai masukan macam: 36-72VDC

Efisiensi konversi yang tinggi: Hingga 93%

Peraturan baris untuk ± 1%

Regulasi beban ± 1%

Frekuensi operasi Tetap

Isolasi Tegangan: 1,500V

Aktifkan (On / Off) Kontrol

Output over-beban perlindungan

Output tegangan perlindungan berlebihan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

UL94V-0 api terbelakang Peringkat

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

· Karakteristik Listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.

Karakteristik masukan

Parameter	Min	Typ	Max	Unit	Catatan
Tegangan masukan Rentang	36	48	72	Vdc	Kontinu
Maksimum Input Current			24	Sebuah	Beban penuh, Min. masukan
Siaga Input Current			0,2	Sebuah	Tidak ada beban
Efisiensi	92			%
Merekomendasikan Kapasitansi Masukan Eksternal	470			UF	ESR 0.1-0.2R

Karakteristik Output

Parameter	Min	Typ	Max	Unit	Catatan
Output Voltage Rentang	27.72	28.00	28,28	Vdc
Output Current Rentang	0		25	Sebuah
Peraturan Baris			± 1	%	Vin = 36 ~ 72V, Io = 0 ~ 23A
Peraturan beban			± 1	%	Vin = 36 ~ 72V, Io = 0 ~ 23A
Secara keseluruhan output Voltage			± 1	%	Vin = 36 ~ 72V, Io = 0 ~ 23A
Kebisingan (puncak ke puncak)		120	250	mV	20 MHz bandwidth. output dengan 10uF kapasitor elektrolit dan kapasitor keramik 0.1uF pada full dinilai saat ini.
Maksimum Output Cap.	1000	3300	6000	uF	2000uF merekomendasikan ketika Ta≤-5 ℃
Output Voltage Potong	22		32	Vdc	Masukan nominal; beban penuh; 25 ° C

Karakteristik Respon dinamis

Parameter	Min	Typ	Max	Unit	Catatan
Perubahan Output Current (Di / dt = 0.1A / kita)			850	mV	di / dt = 0.1A / kita, Io = 25% -50% -25% Ioutmax atau 50% sampai 75% sampai 50% Iout max
Settling Waktu		400		uS	Untuk dalam 1% Vout nom.
Tegangan output overshoot			5	%

Karakteristik fungsional

Parameter	Min	Typ	Max	Unit	Catatan
Switching Frekuensi	240	255	270	KHz
Output Voltage Potong			32	Vdc	Potong Up, Trim Pin ke (+) Vout.
Output Voltage Potong	22			Vdc	Potong Bawah, Trim Pin ke (-) Vout.
Aktifkan Sumber Lancar			5	mA
Aktifkan (On - Off Control) Positif Logika	3,5		15	Vdc	On-Control, Logika tinggi atau mengambang
Aktifkan (On - Off Control) Positif Logika	-0.3		1.5	Vdc	Off-Control, Logika rendah
Pasokan daya tambahan	8		15	Vdc	Terus menerus sumber current≤25mA
Bekerja deteksi Status (IOG)					Impedansi rendah ketika modul ok, impedansi tinggi ketika modul gagal
U-Voltage Lockout	32,0		35,9	Vdc	Belok - Pada ambang
U-Voltage Lockout	31.0		35,0	Vdc	Belok - Off ambang
Over-beban Perlindungan	110	125	150	%	Saat-Mode, Pulse oleh Pulse sekarang Ambang Batas, (% Nilai Load)
Output over-voltage perlindungan	33		36	Vdc	Hiccup Mode, Auto Pemulihan
Over-Suhu Perlindungan	100	105	110	℃	Auto-Recovery, Basepalte Suhu
Over-Suhu Perlindungan		10		℃	Histeresis

Karakteristik isolasi

Parameter	Min	Typ	Max	Unit	Catatan
Isolasi Tegangan	1500			Vdc	Input ke output, current≤1mA Kebocoran
	1000			Vdc	Masukan ke piring Base, current≤1mA Kebocoran
	500			Vdc	Output ke piring Base, current≤1mA Kebocoran
Perlawanan Isolasi	10			MQ	Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%
Isolasi Kapasitansi		1000		pF

Karakteristik umum

Parameter	Min	Typ	Max	Unit	Catatan
Berat			200	g
MTBF	250.000			Jam

Karakteristik lingkungan

Parameter	Min	Typ	Max	Unit	Catatan
Suhu Operasional	-40		85	℃	Diperpanjang, suhu dasar palte
Suhu Penyimpanan	-55		115	℃	Ambient
Kelembaban	20		90	% RH

Garis mekanik

Pin Penunjukan

Pin No.	Nama	Fungsi
1	Vin (-)	Tegangan input negatif
2	Vin (+)	Tegangan input positif
3	ON / OFF	Negatif Aktifkan kontrol
4	ON / OFF +	Positif Aktifkan kontrol
5	Vout +	Tegangan output positif
6	Vout-	Tegangan output negatif
7	S	Pengertian jarak jauh negatif. SENSE (-) harus terhubung ke Vout (-)
8	S +	Pengertian jarak jauh yang positif. SENSE (+) harus terhubung ke Vout (+)
9	TRIM	Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.
10	PC	Berbagi saat
11	IOG	Bekerja deteksi Status
12	AUX	Pasokan daya tambahan
