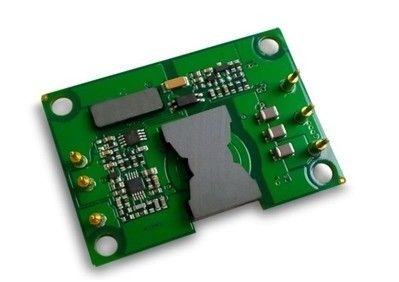

Industri Power Supply 50W output 5V / 10A XD50-24S5-POCW
Fitur Utama
Output daya: 50W
Berbagai masukan macam: 20-60VDC
Efisiensi konversi yang tinggi: Hingga 88%
Peraturan baris untuk ± 1%
Regulasi beban ± 1%
Frekuensi operasi Tetap
Isolasi Tegangan: 1500V
Aktifkan (On / Off) Kontrol
Output over-beban perlindungan
Output atas perlindungan -voltage
Modus Hiccup perlindungan hubung singkat
Tegangan input di bawah-lock-out
Tegangan output langsing: -8 ~ 10% Vout
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu Ambient, kecuali dinyatakan khusus.
Penilaian maksimum absolut
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | | | 65 | Vdc | Terus menerus, non-operasi |
| | 60 | Vdc | Terus menerus, operasi |
| | 65 | Vdc | Operasi perlindungan sementara, <100ms |
Isolasi tegangan | | | 2000 | Vdc | Input ke output |
Suhu Operasional | -40 | | 100 | ℃ | Suhu PCB |
Suhu Penyimpanan | -55 | | 115 | ℃ | Suhu lingkungan, |
Aktifkan untuk -Vin Voltage | -2 | | 15 | Vdc | |
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Berbagai tegangan input | 20 | 24 | 60 | Vdc | Kontinu |
U-Voltage Lockout | 19,0 | 19,5 | 19,9 | Vdc | Belok - Pada ambang |
18.0 | 18,5 | 19,0 | Vdc | Belok - Off ambang |
Maksimum Input Current | | | 3,5 | Sebuah | Beban penuh, Min. masukan |
Efisiensi | | 88 | | % | |
Menghilangnya | | 2 | 6 | W | Tidak ada beban |
Merekomendasikan Kapasitansi Masukan Eksternal | | 100 | | UF | Khas ESR 0.1-0.2W |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 4.95 | 5.00 | 5.05 | Vdc | Masukan nominal; Tidak ada beban |
Output Voltage Rentang | 4.90 | 5.00 | 5.10 | Vdc | |
Output Current Rentang | 0 | | 10 | Sebuah | Tunduk derating termal |
Peraturan Baris | | ± 0,2 | ± 1 | % | Baris rendah untuk garis tinggi; beban penuh |
Peraturan beban | | ± 0,2 | ± 1 | % | Tidak ada beban untuk beban penuh; masukan nominal |
Peraturan suhu | | | ± 0,02 | % / ° C | Selama rentang suhu operasi |
Batas saat | | 12,5 | | Sebuah | Tegangan output 90% dari nominal |
Hubungan pendek arus | | 10 | 20 | Sebuah | Tegangan output <250 mV |
Ripple (RMS) | | 15 | | mV | 20 MHz bandwidth. |
Kebisingan (puncak ke puncak) | | 75 | | mV |
Maksimum Output Cap. | | | 4000 | uF | |
Karakteristik Respon dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Output Current (Di / dt = 0.1A / kita) | | 250 | | mV | 50% sampai 75% sampai 50% Iout max |
Perubahan Output Current (Di / dt = 2.5A / kita) | | 250 | | mV | 50% sampai 75% sampai 50% Iout max |
Settling Waktu | | | 300 | uS | Untuk dalam 1% Vout nom. |
Turn-on delay Waktu | | 5 | | Nona | Beban penuh; Vin toVout = 90% nom. |
Tegangan output overshoot | | | 5 | % | |
Karakteristik fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 200 | 230 | KHz | |
Output Voltage Potong | | | 10 | % | Potong Up, |
| | 8 | % | Potong Bawah |
Aktifkan Sumber Lancar | | | 1 | mA | |
Aktifkan (On - Off Control) Positif Logika | 1 | | 15 | Vdc | On-Control, Logika tinggi atau mengambang |
-0.5 | | 0,3 | Vdc | Off-Control, Logika rendah |
Perlindungan Sirkuit - singkat | | | 65 | MQ | Jenis: Hiccup Mode, Auto Recovery, Short-Circuit Perlawanan |
Output over-beban perlindungan | 110 | | | % | |
Output atas perlindungan -voltage | 110 | | 130 | % | Tidak ada beban |
Karakteristik isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1.500 | | | Vdc | Input ke output |
Perlawanan Isolasi | 100 | | | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% |
Isolasi Kapasitansi | | 1000 | | pF | |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | | 25 | | g | |
MTBF | 1 | | | MHrs | TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -40 | | 100 | ℃ | Diperpanjang, suhu dasar PCB |
Suhu Penyimpanan | -55 | | 115 | ℃ | Ambient |
Kelembaban | 20 | | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
Standar Kepatuhan
Parameter | Catatan |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 | |
Gelombang khas dan Curves
Figure1 Efisiensi VS. arus, Ta = 25 ℃
Gambar 2 disipasi daya VS. arus, Ta = 25 ℃
Gambar 3 kurva output daya derating, dinilai masukan, udara mengalir di converter dari pin1 ke pin3
Figure5 gambar Thermal, dinilai Vin, aliran udara di converter dari pin1 ke pin3, 200LFM, 25 ℃, beban penuh
Figure6 gambar Thermal, dinilai Vin, aliran udara di konverter dari input ke output, 200LFM, 25 ℃, beban penuh
Figure7 startup tegangan output, beban penuh, 10 ms / div, CH1: Vout (2V / div), CH2: ON / OFF input (200mV / div)
Figure8 mematikan tegangan output, beban penuh, 10 ms / div, CH1: Vout (2V / div), CH2: ON / OFF input (200mV / div)
Tanggapan Figure9 Dinamis 25% langkah beban (50% ~ 75% ~ 50%) dan 0.1A / kita laju perubahan tegangan
Tanggapan Figure10 Dinamis 25% langkah beban (50% ~ 75% ~ 50%) dan 2.5A / kita laju perubahan tegangan
Garis mekanik
Catatan:
1. Semua pin 0.040 "(1.02mm) dia. dengan 0,065 "(1.65mm) dia. kebuntuan bahu.
2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)
Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
2 | Vin (-) | Tegangan input negatif |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Tegangan output positif |
5 | Vout (-) | Tegangan output negatif |
6 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
