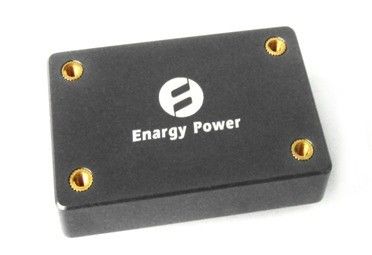

Overload perlindungan industri Power Supply dc-dc Converter Output 12V / 4.2A XD50-48S12-PEM

Detail produk:

Place of Origin:	China
Nama merek:	Enargy
Model Number:	XD50-48S12-PEM

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Kontak

Detil Deskripsi produk

Cahaya Tinggi:

pasokan listrik industri

industri dc dc converter

Industri Power Supply 50W output 12V / 4.2a XD50-48S12-PEM

Fitur Utama

Output daya: 50W

Berbagai masukan macam: 36-72VDC

Efisiensi konversi yang tinggi: Hingga 93%

Peraturan baris untuk ± 1%

Regulasi beban ± 1%

Frekuensi operasi Tetap

Isolasi Tegangan: 1500V

Aktifkan (On / Off) Kontrol

Output over-beban perlindungan

Modus Hiccup perlindungan hubung singkat

Tegangan input di bawah-lock-out

Tegangan output langsing: -8% ~ + 10% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.

Penilaian maksimum absolut

Parameter	Min	Typ	Max	Unit	Catatan
Input Voltage			78	Vdc	Terus menerus, non-operasi
			75	Vdc	Terus menerus, operasi
			78	Vdc	Operasi perlindungan sementara, <100ms
Isolasi tegangan			2000	Vdc	Input ke output
Suhu Operasional	-55		100	℃
Suhu Penyimpanan	-65		125	℃

Karakteristik masukan

Parameter	Min	Typ	Max	Unit	Catatan
Berbagai tegangan input	36	48	72	Vdc	Kontinu
U-Voltage Lockout		35,5	35,9	Vdc	Belok - Pada ambang
U-Voltage Lockout	32,5	33.5		Vdc	Belok - Off ambang
Maksimum Input Current			1.8	Sebuah	Beban penuh, Min. masukan
Efisiensi	91			%
Merekomendasikan Kapasitansi Masukan Eksternal			100	UF	Khas ESR 0.1-0.2Ω

Karakteristik Output

Parameter	Min	Typ	Max	Unit	Catatan
Output Voltage Set titik	11,8	12.00	12.12	Vdc	Masukan nominal; Tidak ada beban; 25 ℃
Output Voltage Rentang	11,76	12.00	12.24	Vdc
Output Current Rentang	0		4.2	Sebuah	Tunduk derating termal
Peraturan Baris		± 0,02	± 1	%	Baris rendah untuk garis tinggi; beban penuh
Peraturan beban		± 0,02	± 1	%	Tidak ada beban untuk beban penuh; masukan nominal
Peraturan suhu			± 0,02	% / ° C	Selama rentang suhu operasi
Batas saat	4.6		7.6	Sebuah	Output voltage90% dari nominal
Ripple (RMS)			30	mV	Masukan nominal; beban penuh; Bandwidth 20 MHz;
Kebisingan (puncak ke puncak)			120	mV	Masukan nominal; beban penuh; Bandwidth 20 MHz;
Maksimum Output Cap.	220		3000	uF	Masukan nominal; beban penuh
Output Voltage Potong			+10	%	Masukan nominal; beban penuh; 25 ° C
Output Voltage Potong			-8	%	Masukan nominal; beban penuh; 25 ° C

Karakteristik Respon dinamis

Parameter	Min	Typ	Max	Unit	Catatan
Perubahan Output Current (Di / dt = 0.1A / kita)			480	mV	50% sampai 75% sampai 50% Iout max
Perubahan Output Current (Di / dt = 2.5A / kita)			480	mV	50% sampai 75% sampai 50% Iout max
Settling Waktu			300	uS	Untuk dalam 1% Vout nom.
Turn-on Waktu			50	Nona	Beban penuh; Vout = 90% nom
Tegangan output overshoot			5	%

Karakteristik fungsional

Parameter	Min	Typ	Max	Unit	Catatan
Switching Frekuensi	187	200	230	KHz	Tahap regulasi dan tahapan Isolasi
Trim (pin6)					Lihat part3.1 Tegangan Potong (pin6)
Output Voltage Potong			10	%	Potong Up, Trim Pin ke (-) Vout.
Output Voltage Potong			8	%	Potong Bawah, Trim Pin ke (+) Vout.
Aktifkan (ON / OFF) Control (Pin1)					Lihat bagian 3.2
Aktifkan Sumber Lancar			1	mA
Aktifkan (On - Off Control) Positif Logika	1		15	Vdc	On-Control, Logika tinggi atau mengambang
Aktifkan (On - Off Control) Positif Logika	-0.5		0,3	Vdc	Off-Control, Logika rendah
Over-beban Perlindungan	110			%	Saat-Mode, Pulse oleh Pulse sekarang Ambang Batas, (% Nilai Load)
Perlindungan Sirkuit - singkat			10	MQ	Jenis: Hiccup Mode, Auto Recovery, Short-Circuit Perlawanan

Karakteristik isolasi

Parameter	Min	Typ	Max	Unit	Catatan
Isolasi Tegangan	1.500			Vdc	Input ke output
	1500			Vdc	Masukan ke Base
	500			Vdc	Output ke Base
Perlawanan Isolasi	100			MQ	Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%
Isolasi Kapasitansi		1000		pF

Karakteristik lingkungan

Parameter	Min	Typ	Max	Unit	Catatan
Suhu Operasional	-55		+100	℃	Diperpanjang, suhu dasar PCB
Suhu Penyimpanan	-65		125	℃	Ambient
Koefisien temperatur			± 0,02	% / ℃
Kelembaban	20		95	% RH	Kelembaban relatif, Non - Kondensasi

Garis mekanik

Catatan:

1. Semua pin 0.040 "(1.02mm) dia

2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).

x.xxx ± 0.010 di. (x.xx ± 0.25mm)

Pin Penunjukan

Pin No.	Nama	Fungsi
1	Memungkinkan	Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.
2	Vin (-)	Tegangan input negatif
3	Vin (+)	Tegangan input positif
4	Vout (+)	Tegangan output positif
5	Com	Tegangan output negatif
6	Memangkas	Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.
