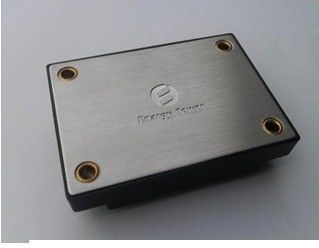

Industri Power Supply 40W output 12V / 3.33A XX40-24S12-PEC

Fitur Utama

Output daya: 40W

Berbagai masukan macam: 18-36VDC

Efisiensi konversi yang tinggi: Hingga 90%

Peraturan baris untuk ± 1%

Regulasi beban ± 1%

Frekuensi operasi Tetap

Isolasi Tegangan: 1,500V

Aktifkan (On / Off) Kontrol

Tegangan input di bawah-lock-out

Tegangan output langsing: ± 8% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.

Penilaian maksimum absolut

Parameter

Min

Typ

Max

Unit

Catatan

Input Voltage

50

Vdc

Terus menerus, non-operasi

40

Vdc

Terus menerus, operasi

50

Vdc

Operasi perlindungan sementara, <100ms

Isolasi tegangan

2000

Vdc

Input ke output

Suhu Operasional

-40

100

Suhu baseplate

Suhu Penyimpanan

-55

115

Karakteristik masukan

Parameter

Min

Typ

Max

Unit

Catatan

Kisaran tegangan input

18

24

36

Vdc

U-Voltage Lockout

17,9

Vdc

Belok - Pada ambang batas, setengah beban

15.0

Vdc

Belok - Off ambang batas, setengah beban

Maksimum Input Current

3.0

Sebuah

Beban penuh, Min. masukan

Efisiensi

90

%

Masukan nominal; beban penuh

Merekomendasikan Kapasitansi Masukan Eksternal

100

UF

Khas ESR 0.1-0.2Ω

Karakteristik Output

Parameter

Min

Typ

Max

Unit

Catatan

Output Voltage Set titik

11.88

12.00

12.12

Vdc

Masukan nominal; setengah beban

Output Voltage Rentang

11,76

12.00

12.24

Vdc

Output Current Rentang

0

3.33

Sebuah

Peraturan Baris

± 1

%

Baris rendah untuk garis tinggi; beban penuh

Peraturan beban

± 1

%

Tidak ada beban untuk beban penuh; masukan nominal

Peraturan suhu

± 0,02

% / ° C

Selama rentang suhu operasi

Batas saat

3,5

6.5

Sebuah

Tegangan output 90% dari nominal

Kebisingan (puncak ke puncak)

120

mV

Maksimum Output Cap.

3000

uF

Beban penuh

Karakteristik Respon dinamis

Parameter

Min

Typ

Max

Unit

Catatan

Perubahan Output Current

(Di / dt = 0.1A / kita)

± 400

mV

50% sampai 75% sampai 50% Iout max

Perubahan Output Current

(Di / dt = 2.5A / kita)

± 400

mV

50% sampai 75% sampai 50% Iout max

Settling Waktu

300

uS

Untuk dalam 1% Vout nom.

Tegangan output overshoot

5

%

Karakteristik fungsional

Parameter

Min

Typ

Max

Unit

Catatan

Switching Frekuensi

180

200

230

KHz

Output Voltage Potong

10

%

Potong Up, Trim Pin ke (+) Vout.

8

%

Potong Bawah, Potong Pin ke Com,

Aktifkan Sumber Lancar

1

mA

Aktifkan (On - Off Control) Positif Logika

1

15

Vdc

On-Control, Logika tinggi atau mengambang

-0.5

0,3

Vdc

Off-Control, Logika rendah

Perlindungan Sirkuit - singkat

10

MQ

Jenis: Hiccup Mode, Auto Recovery, Short-Circuit Perlawanan

Karakteristik isolasi

Parameter

Min

Typ

Max

Unit

Catatan

Isolasi Tegangan

1.500

Vdc

Input ke output, 1mA

1500

Vdc

Input ke baseplate, 1mA

500

Vdc

Output ke baseplate, 1mA

Perlawanan Isolasi

100

MQ

Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%

Isolasi Kapasitansi

1000

pF

Karakteristik lingkungan

Parameter

Min

Typ

Max

Unit

Catatan

Suhu Operasional

-40

+100

Diperpanjang, suhu baseplate

Suhu Penyimpanan

-55

115

Ambient

Koefisien temperatur

± 0,02

% / ℃

Kelembaban

20

96

% RH

Kelembaban relatif, Non - Kondensasi

Tinggi

3000

m

Aplikasi khas direkomendasikan

Gambar 1: rangkaian aplikasi Khas (unit logika negatif, diaktifkan secara permanen).

designator

Nilai

Spec.

C1 ~ C5

1uF

SMD1210-100V-X7R

C6

100nF

SMD1210-100V-X7R

C8 ~ C11

100nF

SMD2220-1000V-X7R

L1, L2

2.4uH

ACM1211-701-2PL-TL01

C7

470uF

Elektrolit kapasitor (100V)

C12

220uF

Elektrolit kapasitor (63V)

Garis mekanik

Catatan:

1. Semua pin 0.040 "(1.02mm) dia.

2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).

x.xxx ± 0.010 di. (x.xx ± 0.25mm)

Pin Penunjukan

Pin No.

Nama

Fungsi

1

Memungkinkan

Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.

2

Vin (-)

Tegangan input negatif

3

Vin (+)

Tegangan input positif

4

Vout (+)

Tegangan output positif

5

Com

Tegangan output negatif

6

Memangkas

Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.

Rincian kontak
