Double Layer Tembaga Printed Circuit Board Untuk Baterai / Daya Listrik Pengadaan Satuan

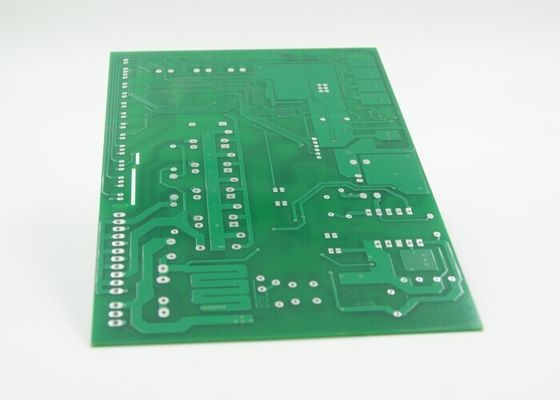

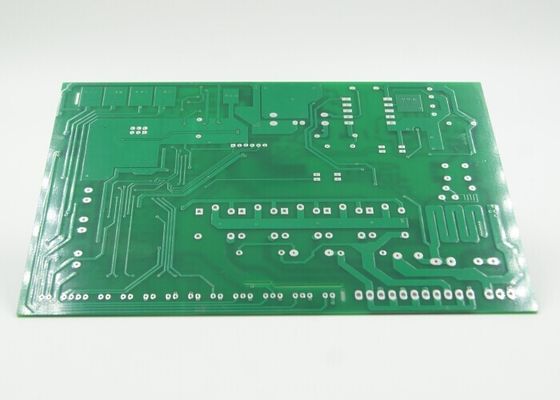

Papan Sirkuit Cetakan Tembaga Ganda untuk Unit Pengisi Daya Baterai / Listrik

PCB Berat Umum Info Umum

Dewan Tembaga Berat tidak memiliki seperangkat definisi per IPC. Menurut industri PCB, bagaimanapun, orang biasanya menggunakan nama ini untuk mengidentifikasi papan sirkuit tercetak dengan konduktor tembaga 3 oz / ft2 - 10 oz / ft2 di lapisan dalam dan / atau luar. Dan PCB tembaga berat yang ekstrem mengacu pada papan sirkuit tercetak 20 oz / ft2 sampai 200 oz / ft2

Tembaga berat biasanya digunakan untuk berbagai produk namun tidak terbatas pada: distribusi daya tinggi, disipasi panas, transformer planar, konverter daya, dan sebagainya.

Panduan Desain untuk PCB Tembaga Berat

Konduktor khas lebar / jarak / toleransi ketebalan +/- 20%, meskipun toleransi yang lebih ketat dapat dicapai.

Lebar minimum dan ketebalan konduktor PCB tembaga berat ditentukan terutama berdasarkan daya dukung arus yang diperlukan dan kenaikan suhu konduktor maksimum yang diijinkan.

Jejak papan sirkuit, tergantung pada ukuran dan proses pembuatannya, mungkin tidak berbentuk segi empat. Konduktor tembaga berat secara signifikan dapat menambah ketebalan papan secara keseluruhan.

Aditif (plating) yang diproses lebih disukai daripada proses substraktif (etsa) tapi lebih mahal).

Kemampuan PCB Tembaga Berat

Bahan dasar: FR4 / Aluminium

Tembaga ketebalan: 4 OZ ~ 6OZ

Garis Besar: Routing, punching, V-Cut

Soldermask: Putih / Hitam / Biru / Hijau / Minyak Merah

Permukaan finishing: Immersion Gold, HASL, OSP
