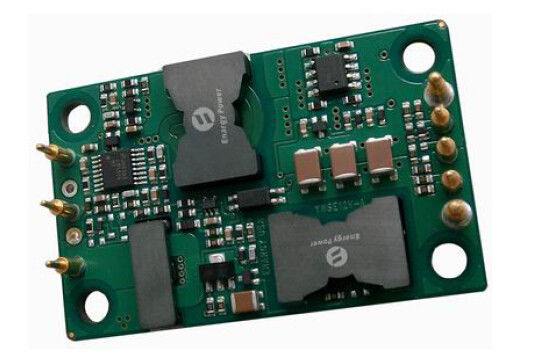

DC-DC Converter 100W output 12V YN100-48S12-POC
Fitur
Output daya: 100W
Berbagai masukan macam: 36-72VDC
Efisiensi konversi yang tinggi: Hingga 93%
Peraturan baris untuk ± 0,5%
Regulasi beban ± 0,5%
Frekuensi operasi Tetap
Isolasi Tegangan: 1,500V
Aktifkan (On / Off) Kontrol
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 10% Vout
Paket: Open Frame
Quarter Brick: 2,2 × 1,37 × 0.42in
55,9 × 34,8 × 10.7mm
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan kekuatan canggih
pengolahan, kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, keandalan dan efektivitas biaya
dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp
switching menyediakan kepadatan daya tinggi dengan noise rendah dan
efisiensi tinggi.
Produk Pendahuluan
Seri YN100 adalah tunggal independen diatur keluaran konverter yang menggunakan ukuran industri kuartal paket standar bata. Efisiensi yang sangat tinggi adalah hasil dari topologi dipatenkan ENARGY CORP yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuasaan dan kontrol komponen yang dipasang pada multi-layer PCB substrat dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.
1. Karakteristik Listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban (resistif) dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar.
1.1 penilaian maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 78 | Terus menerus, non-operasi | |||
75 | Terus menerus, operasi | ||||
78 | Operasi perlindungan sementara | ||||
Isolasi tegangan | 2000 | Dalam untuk keluar, isolasi Basic, Polusi Gelar 2 | |||
Suhu Operasional | -55 | 100 | M-Grade | ||
Suhu Penyimpanan | -65 | 125 | M-Grade | ||
Aktifkan untuk -Vin Voltage | -0.8 | 10 |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Operasi tegangan input | 36 | 48 | 72 | Vdc | Kontinu |
Masukan Surge Menahan | 78 | Vdc | <100ms | ||
U-Voltage Lockout | 35,5 | 35,8 | Vdc | Belok - Pada Ambang | |
32,5 | 34,0 | Vdc | Belok - Off Ambang | ||
Maksimum Input Current | 3.3 | Sebuah | Beban penuh; Minimum VDC input | ||
Efisiensi | 92 | % | Angka 1-2 | ||
Disipasi, Siaga | 7 | 11 | W | Tidak ada beban | |
Cacat Input Current | 10 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | UF | Khas ESR 0.1-0.2W, lihat Gambar 4 |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 11.88 | 12 | 12.12 | V | Masukan nominal; Tidak ada beban; 25 ℃ |
Output Current Rentang | 0 | 8.33 | Sebuah | Tunduk derating termal; | |
Peraturan Baris | ± 0,05 | ± 0.50 | % | Baris rendah untuk garis tinggi; beban penuh | |
Peraturan beban | ± 0,09 | ± 1,0 | % | Tidak ada beban untuk beban penuh; masukan nominal | |
Peraturan suhu | ± 0.002 | ± 0.005 | % / ° C | Selama rentang suhu operasi | |
Batas saat | 8.8 | 9.5 | 11.2 | Sebuah | Tegangan output 95% dari nominal |
Hubungan pendek arus | 0,3 | 9.5 | 10,8 | Sebuah | Tegangan output <250 mV |
RMS | 70 | MVP-p | Masukan nominal; beban penuh; 20 MHzbandwidth; p Lihat Gambar 3 & 4 | ||
Puncak ke puncak | 100 | MVP-p | |||
Maksimum Output Cap. | 4000 | uF | Masukan nominal; beban penuh |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Output Current (Di / dt = 0.1A / kita) | 400 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 7 | ||
Perubahan Output Current (Di / dt = 2.5A / kita) | 480 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 8 | ||
Settling Waktu | 300 | uS | Untuk dalam 1% Vout nom. | ||
Turn-on Waktu | 15 | Nona | Beban penuh; Vout = 90% nom. Gambar 5 | ||
Shut-down waktu jatuh | 5 | Nona | Beban penuh; Vout = 10% nom. Gambar 6 | ||
Tegangan output overshoot | 5 | % | Masukan nominal; Beban penuh; |
1.5 Fitur Karakteristik
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 200 | 230 | 260 | KHz | Tahap regulasi dan tahapan Isolasi |
Trim (pin6) | Lihat bagian 6.3 Tegangan Potong (pin6) | ||||
Output Voltage Potong | 8 | % | Potong Up, Trim Pin ke (-) Vout. | ||
8 | % | Potong Bawah, Trim Pin ke (+) Vout. | |||
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 6.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 10 | Vdc | Aktifkan pin mengambang | ||
0,5 | mA | ||||
Aktifkan (On - Off Control) Logika Positif | 2,5 | 10 | Vdc | On-Control, Logika tinggi atau mengambang | |
-0.5 | 2.0 | Vdc | Off-Control, Logika rendah |
1.6 Perlindungan Karakteristik
Parameter | Min | Typ | Max | Unit | Catatan |
Over-beban Perlindungan | 105 | 115 | 130 | % | Saat-Mode, Pulse oleh Pulse sekarang Batas Ambang, (% Nilai Load) |
Perlindungan Sirkuit - singkat | 65 | MQ | Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Perlawanan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
15 | ℃ | Histeresis |
1.7 Standar Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1.500 | Vdc | Ke Out | ||
1500 | Vdc | Dalam basis | |||
500 | Vdc | Keluar ke basis | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika atmosfer tekanan dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | +100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -65 | 125 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non - Kondensasi | |
Berat | 1.4 (40) | Oz (g) | Open Frame | ||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; Beban 80%, 300LFM, 40 ℃ Ta |
3. STANDAR KEPATUHAN
Parameter | Catatan |
UL / cUl60950 | File # E194341, Basic isolasi & polusi tingkat 2 |
EN60950 | Disertifikasi oleh TUV |
72/23 / EEC | |
93/68 / EEC | |
Jarum Api Test (IEC 695-2-2) | uji pada seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 | Uji ESD, 8kV - NP, 15kV udara - NP (Kinerja Normal) |
GR-1089-CORE | Bagian 7 - keselamatan listrik, Bagian 9 - ikatan / landasan |
Telcordia (Bell inti) GR-513 |
· Sebuah sekering input eksternal harus selalu digunakan untuk memenuhi persyaratan keselamatan tersebut. Hubungi Kita untuk keamanan resmi
sertifikat pada rilis baru atau di-download dari situs ENARGY CORP..
4. KUALIFIKASI PENGUJIAN
Parameter | # Unit | Kondisi uji |
Hidup Uji | 32 | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Getaran | 5 | Menyapu 10-55Hz, 0.060 "total kunjungan, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | 5 | 100g minimum, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Suhu Bersepeda | 10 | -40 ° C sampai 100 ° C, satuan suhu. jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | 5 | Toleransi = min ke max, Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | 5 | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Kelembaban | 5 | 85 ° C, 85% RH, 1000 jam, 2 menit dan 6 jam off |
Solderability | 15 pin | MIL-STD-883, metode 2003 |
· Pengujian karakterisasi luas dari semua ENARGY CORP. Produk dan proses manufaktur dilakukan untuk
memastikan bahwa kami menyediakan kuat, produk yang handal. Pabrik kontak untuk resmi keluarga produk dokumen kualifikasi.
5. KERJA CURVE & WAVE
Gambar 1: Efisiensi di nominal tegangan output vs beban
saat ini minimum, nominal, dan tegangan input maksimum
pada 25 ° C.
Gambar 2: disipasi daya di nominal tegangan output vs
arus beban minimum, nominal, dan input maksimum
tegangan pada 25 ° C.
Gambar 3: riak tegangan output pada tegangan input nominal dan
nilai arus beban (20 mV / div). Kapasitansi beban: 1μF
kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth:
20 MHz. Lihat Gambar 13 & bagian 7.
Gambar 4: Uji set-up diagram yang menunjukkan titik pengukuran
untuk Input Terminal Ripple sekarang (Test 1), Input Tercermin
Ripple Current (Uji 2) dan Output Voltage Ripple
(Gambar 3).
Gambar 5: Turn-on sementara pada beban penuh (beban resistif) (2
ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (2V / div). Ch
2: ON / OFF input (5V / div)
Gambar 6: waktu jatuh Shut-down pada beban penuh (2 ms / div).
Ch 1: Vout (2V / div)
Ch 2: ON / OFF input (5V / div)
Gambar 7: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban
topi: 10μF, 100 mW ESR kapasitor tantalum dan 1μF
kapasitor keramik. Ch 1: Vout (200mV / div), Ch 2: Iout
(10A / div).
Gambar 8: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban
topi: 470μF, 30 mW ESR kapasitor tantalum dan 1μF
cap keramik. Ch 1: Vout (200mV / div), Ch 2: Iout (10A / div).
6. Pin Fungsi Keterangan
6.1 Mengaktifkan (ON / OFF) Control (Pin 2):
Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (On / Off) fungsi
berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing.
Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Terbuka
kolektor (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin.
Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau
jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan
menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke -Vin
pin (logika negatif). Gambar A Rincian lima sirkuit yang mungkin untuk mendorong ON / OFF pin. Gambar B adalah melihat rinci
internal ON sirkuit / OFF.
Gambar A: Berbagai sirkuit untuk mengemudi ON pin / OFF.
Gambar B: internal ON / OFF pin sirkuit
6.2 Remote Sensing (Pins 7 dan 5):
Penginderaan jauh memungkinkan converter untuk merasakan
tegangan output langsung pada titik beban dan dengan demikian
otomatis mengkompensasi distribusi beban konduktor &
kerugian kontak (Gambar C). Ada satu memimpin akal untuk setiap
Output terminal, ditunjuk + Sense and -Sense. Lead ini
membawa sangat rendah saat ini dibandingkan dengan lead beban.
Internal resistor terhubung antara rasa terminal dan
output daya terminal. Jika rasa remote tidak digunakan,
akal mengarah kebutuhan akan korsleting untuk output masing-masing
lead (Gambar D).
Gambar C: Remote Rasa Connection
Perawatan harus diambil ketika membuat keluaran
koneksi. Jika terminal output harus melepas
sebelum garis akal, arus beban penuh akan mengalir ke bawah
garis akal dan merusak resistor penginderaan internal.
Pastikan untuk selalu mematikan converter sebelum
membuat koneksi output. Maksimum
kompensasi tegangan untuk penurunan line up untuk 0.5V
Gambar D: Remote Rasa tidak digunakan.
6.3 Tegangan Potong (Pin 6):
Tegangan output dapat disesuaikan atas atau bawah dengan resistor eksternal. Ada langsing logika positif dan negatif
memangkas logika yang tersedia. Untuk logika positif, tegangan output akan meningkat ketika pemangkasan resistor eksternal terhubung
antara Trim dan + Vout / + Rasa pin. Tegangan output akan menurun ketika pemangkasan resistor eksternal
Koneksi antara Trim dan -Vout / -Sense pin. Sebuah multi-turn 20Ký langsing pot juga dapat digunakan untuk mengatur tegangan output
atas atau bawah. (Gambar E & F)
Tabel 6.3: Output Potong Logika
Output Potong Logic: | Logika Positif | Logika negatif |
Opsional - P | Standar | |
Potong-Up | Potong Pin untuk + Rasa | Potong Pin untuk -Sense |
Langsing-Down | Potong Pin untuk -Sense | Potong Pin untuk + Rasa |
Gambar E: Positif Potong Logika
Gambar F: Trim Pot Connection
7. Operasi Dasar dan Fitur Aplikasi
7.1 Keluaran Ripple & Kebisingan Test:
Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi paku beralih kebisingan. Itu
beralih mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; switching frekuensi tinggi
kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. Switching kebisingan biasanya ditentukan dengan 20
MHz bandwidth untuk mencakup semua harmonik signifikan untuk paku kebisingan.
Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan
langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di
terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Itu
clip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan
Common-mode suara untuk pengukuran juga.
Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar F. Sebuah probe socket (Tektronix, PN
131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.
Gambar F: Ripple & Kebisingan Standar Pengujian Sarana.
7.2 aplikasi sirkuit Khas
Gambar G: rangkaian aplikasi Khas (unit logika negatif, diaktifkan secara permanen).
Sirkuit aplikasi: Gambar G bawah menyediakan diagram sirkuit khas yang merinci filtering input dan tegangan pemangkasan.
7.3 Masukan Penyaringan
DC-DC konverter, oleh alam, menghasilkan signifikan
tingkat kedua dilakukan dan memancarkan suara. Ada dua
jenis suara yang dilakukan: mode umum dan diferensial
modus kebisingan. Modus umum kebisingan secara langsung berkaitan dengan
kapasitansi parasit yang efektif antara kekuatan
modul konduktor masukan dan chassis tanah. Itu
modus diferensial kebisingan di konduktor masukan. Ini
dianjurkan untuk memiliki beberapa tingkat EMI penindasan terhadap
modul power.
Dilakukan kebisingan pada saluran listrik input dapat terjadi sebagai
baik diferensial atau umum-mode arus kebisingan. Itu
standar yang dibutuhkan untuk emisi yang dilakukan adalah EN55022
Kelas A (FCC Part15). (Lihat Gambar H)
Gambar H: Masukan Penyaringan
7.4 Masukan Tercermin Ripple sekarang
Konverter menggambar arus dari masukan sumber daya hanya bila saklar input pada. Hal ini menciptakan denyut arus dari sumber input. Tercermin riak arus diukur sebagai arus puncak ke puncak dengan probe arus lebih dari 0 bandwidth 20MHz. Riak arus dapat ditekan oleh Π (pi) filter eksternal seperti yang ditunjukkan di bawah ini. lihat Gambar I.
Gambar I: Masukan Tercermin Ripple sekarang
7.5 Fitur Perlindungan
· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari masalah ketidakstabilan sistem input, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input meningkat, itu harus melebihi Turn-On nilai Tegangan Threshold khas (tercantum pada halaman spesifikasi) sebelum converter akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah nilai Tegangan Threshold Turn-Off khas sebelum converter akan mati.
· Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah output ditentukan DC sekarang-Batas Shutdown Tegangan, konverter ke mode cegukan tak terbatas negara perlindungan sirkuit pendek sampai kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.
· Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul. Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi merasakan mencapai nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu lokasi merasakan jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.
8. DIAGRAM MECHANICAL
CATATAN:
1. Pins 4, 8 adalah 0.060 "(1.52mm) dia. dengan 0,085 "(2.16mm) dia. kebuntuan bahu.
2. Semua pin lainnya adalah 0.040 "(1.02mm) dia. dengan 0,065 "(1.65mm) dia. kebuntuan bahu.
8.1 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (+) | Tegangan input positif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (-) | Tegangan input negatif |
4 | Vout (-) | Tegangan output negatif |
5 | Rasa (-) | Pengertian jarak jauh negatif. SENSE (-) dapat dihubungkan ke Vout (-) atau dibiarkan terbuka. |
6 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
7 | Rasa (+) | Pengertian jarak jauh yang positif. SENSE (+) dapat dihubungkan ke Vout (+) atau dibiarkan terbuka. |
8 | Vout (+) | Tegangan output positif |
Kontak Person: Miss. Angel
Tel: 1598940345
Faks: 86-755-3697544
3FF plastik hitam mikro untuk Normal SIM Adapter, mikro 500pcs Box atu Polybag
Standard Micro ABS plastik untuk Normal SIM Adapter untuk ponsel
Hot menjual Sim mikro untuk standar Sim Adapter untuk seluler Normal
Plastik ABS Nano SIM Adapter, Adaptor kartu Nano SIM IPhone 4
Hitam IPhone 5 Nano SIM Adapter dengan Nano 4FF - 3FF
Unik IPhone5 Nano SIM Adapter Nano ABS plastik untuk kartu Mini
4FF - 3FF SIM Adapter, Nano mikro SIM Adaptor 500pcs Box atu Polybag
Plastik ABS 3FF mikro SIM Adapter untuk IPhone 4 atau IPhone 5
Plastik Nano 2 In 1 Combo mikro SIM Adaptor untuk IPhone 5 cm 1.2 x 0.9
