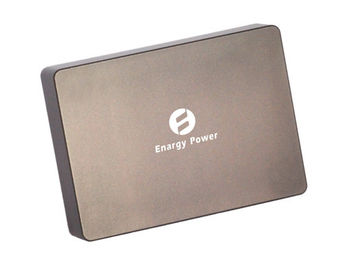

DC-DC Converter 50W output 12V XD30-12db12-PEM
Fitur:
Berbagai masukan macam: 9-18 V
Output daya: 50W
Tinggi efisiensi konversi: 87%
Peraturan baris ke: ± 1%
Regulasi beban: ± 1%
Tegangan input di bawah-lock-out
Output over-saat ini perlindungan
Modus Hiccup perlindungan hubung singkat
Output over-voltage perlindungan
Aktifkan (On / Off) Kontrol
Isolasi Tegangan (Input ke output): 1500V
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan powerprocessing, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan biaya effectivenessof komponen listrik yang matang. Frekuensi tinggi aktif Clampswitching memberikan kepadatan daya tinggi dengan noise rendah andhigh efisiensi.
1. Karakteristik Listrik
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 22 | Vdc | Terus menerus, non-operasi | ||
20 | Vdc | Terus menerus, operasi | |||
22 | Vdc | Tegangan impuls, <100ms, operasi | |||
Isolasi tegangan | 2000 | Vdc | Input ke output | ||
Suhu Operasional | -55 | 100 | ℃ | Mengingat PCB Suhu | |
Suhu Penyimpanan | -65 | 115 | ℃ | ||
Aktifkan untuk -Vin Voltage | -2 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 9 | 12 | 18 | Vdc | |
Masukan U-Voltage Lockout | 8.5 | 8.9 | Vdc | Titik pemulihan | |
7.5 | 8.0 | Vdc | Lindungi titik | ||
Maksimum Input Current | 7 | Sebuah | Vin min, beban penuh keluaran | ||
Efisiensi | 86 | % | Input; dinilai beban | ||
Disipasi, Siaga | 6 | W | Beban kecil |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan | ||
Output Voltage Set titik | 11,88 | 12,00 | 12,12 | Vdc | + Vout | Nilai tegangan input, beban Kecil | |
-11,60 | -12,00 | -12,40 | Vdc | -Vout | |||
Output Voltage Rentang | 11,76 | 12,00 | 12,24 | Vdc | + Vout | ||
-11,50 | -12,00 | -12,50 | Vdc | -Vout | |||
Output Current Rentang | 0,2 | 2.1 | Sebuah | + Vout | |||
0,2 | 2.1 | Sebuah | -Vout | ||||
Peraturan tegangan | ± 1 | % | + Vout | ||||
± 4 | % | -Vout | |||||
Peraturan beban | ± 1 | % | + Vout | ||||
± 4 | % | -Vout | |||||
Output over-saat ini perlindungan | 2.8 | Sebuah | + Vout | 90% dari tegangan output dinilai | |||
2.8 | Sebuah | -Vout | |||||
Output Pendek Circui sekarang | 0 | 5 | Sebuah | + Vout | |||
0 | 5 | Sebuah | -Vout | ||||
RMS | 15 | mV | + Vout | Masukan nominal; beban penuh; 20MHz, bandwidth | |||
15 | mV | -Vout | |||||
puncak ke puncak | 50 | mV | + Vout | ||||
50 | mV | -Vout | |||||
Beban kapasitif dari themachine | 1800 | uF | + Vout | ||||
1800 | uF | -Vout | |||||
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan | |
Perubahan Output Current | 300 | mV | + Vout | Beban change50% ~ 75% ~ 50% Iout max, di / dt = 0.1A / mikrodetik | ||
300 | mV | -Vout | ||||
300 | mV | + Vout | Beban change50% ~ 75% ~ 50% Iout max, di / dt = 0.5A / mikrodetik | |||
300 | mV | -Vout | ||||
Waktu pemulihan yang dinamis | 300 | uS | ||||
Turn-on Waktu | 5 | Nona | Mulai dari vin ke vout kenaikan sampai 90% | |||
Turn-off overshoot | 5 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 200 | 230 | KHz | |
Aktifkan sekarang | 1 | mA | |||
Aktifkan (ON / OFF) | 1 | 15 | Vdc | ON-kontrol, Logic tinggi atau mengambang | |
-0.5 | 0,3 | Vdc | OFF-kontrol, Logic rendah | ||
Over-Voltage Protection | 110 | 130 | % | Beban | |
110 | % | ||||
Perlindungan pendek-Circuit | 65 | MQ | Modus Hiccup, karena pemulihan |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Dalam basis | |||
500 | Vdc | Keluar ke basis | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika atmosfer tekanan dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 68 | Oz (g) | |||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; Beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | 100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -65 | 115 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH |
4.Standards Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | |
IEC 61000-4-2 |
5. KERJA WAVE
Gambar 1: Efisiensi di nominal tegangan output vs
arus beban minimum, nominal, dan maksimum
tegangan input pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan
60% dinilai listrik vs tingkat aliran udara untuk udara ambien
suhu 25 ° C.
Gambar 3: Kurva keluaran maksimum daya derating
suhu udara vs.ambient untuk tingkat aliran udara dari 0
LFM melalui 400 LFM dengan udara yang mengalir dari pin 1
untuk pin 3 (tegangan input nominal).
Gambar 4: riak tegangan output pada input nominal
tegangan dan nilai arus beban (20 mV / div). Beban
kapasitansi: 0.1μF kapasitor keramik dan 10μF
tantalum kapasitor. Bandwidth: 20 MHz.
Gambar 5: plot Termal converter pada full
beban saat (50W) dengan 25 ° C udara yang mengalir di
tingkat 200 LFM. Air mengalir melintasi
converter dari pin 3 ke pin 1 (masukan nominal
tegangan).
Gambar 6: plot Termal converter pada full
beban saat (50W) dengan 25 ° C udara yang mengalir di
tingkat 200 LFM. Air mengalir melintasi
converter dari input ke output (input nominal
tegangan).
Gambar 7: Turn-on sementara pada beban penuh (resistif
load) (10 ms / div) .Input tegangan pra-diterapkan.
Ch1: Vout (10V / div). Ch 2: ON / OFF Input (1V / div)
CH3: ON / OFF Input (1V / div).
Gambar 8: Shut-down time jatuh pada beban penuh (10 ms / div).
Ch1: Vout1 (10V / div); CH2: Vout2 (10V / div);
CH3: ON / OFF Input (1V / div).
Gambar 9: respon tegangan output ke langkah-perubahan
di arus beban (50% -75% -50% dari Iout (max); dI / dt
= 0.5A / mikrodetik). Beban topi: 10μF, 100mΩ ESR tantalum
kapasitor dan 0.1μF kapasitor keramik. Ch 1:
Vout1 (200mV / div).
Gambar 10: respon tegangan output ke langkah-perubahan
di arus beban (50% -75% -50% dari Iout (max): dI / dt
= 0.5A / mikrodetik). Beban topi: 10μF, 30 MQ ESR tantalum
kapasitor dan 0.1μF topi keramik.
Ch 2: Vout2 (200mV / div).
Informasi 6.Physical
Garis 6.1Mechanical
Catatan:
1. Semua pin (1.02mm) dia.
2.Tolerances: xx ± 0.5mm, x.xx ± 0.25mm
6.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
2 | Vin (-) | Tegangan input negatif |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Tegangan output positif |
5 | Com | Tanah |
6 | Vout (-) | Tegangan output negatif |
