Gaoxin Industrial Park, Guangming Zona Baru, Kota Shenzhen, Provinsi Guangdong, Cina | Angelwang66@126.com |
Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | MT13-24S15-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
Cahaya Tinggi: | kekuatan militer persediaan,dc ke modul konverter dc |
---|
DC-DC Converter 13W output 15V MT13-24S15-PEC
Fitur Utama
Output daya: 13W
Berbagai masukan macam: 18-36Vdc
Efisiensi konversi yang tinggi: Up to88%
Peraturan baris untuk ± 0,5%
Regulasi beban ± 0,5%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-voltage perlindungan
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing -5 ~ 10% Vout
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan powerprocessing, kontrol dan kemasan teknologi canggih untuk providethe kinerja, fleksibilitas, keandalan dan biaya effectivenessof komponen listrik yang matang. Frekuensi tinggi aktif Clampswitching memberikan kepadatan daya tinggi dengan noise rendah andhigh efisiensi.
Produk Pendahuluan
MT seri adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar bata packagesize. Integral PCB transformator / induktor digunakan untuk semua model dalam seri ini. Teknik ini desain baru telah greatlyimproved kopling magnet, mengurangi beralih lonjakan dan memberikan kinerja konsistensi. Hal ini juga arus proses theproduction dengan sepenuhnya menghilangkan proses perakitan magnetik tangan-angin dari jalur produksi.
Bagian Penomoran - MT13-24S15-PEC
1. Karakteristik Listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar,
kecuali ditentukan lain. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua data
pengujian di Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 45 | Vdc | Terus menerus, non-operasi | ||
36 | Vdc | Terus menerus, operasi | |||
45 | Vdc | Perlindungan Operatingtransient, <100ms | |||
Isolasi tegangan | 2000 | Vdc | Input ke output | ||
Suhu Operasional | -55 | 100 | ℃ | ||
Suhu Penyimpanan | -65 | 125 | ℃ | ||
Aktifkan untuk Vin Tegangan | -0.3 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 18 | 24 | 36 | Vdc | Kontinu |
U-Voltage Lockout | 17 | 17,5 | Vdc | Turn-on Ambang | |
16 | 16,5 | Vdc | Turn-off Threshold | ||
Maksimum Input Current | 0,9 | Sebuah | Beban penuh; 9VDC Masukan | ||
Efisiensi | 88 | % | Beban penuh, masukan derating voltage.Figures 1-4 | ||
Menghilangnya | 0,4 | W | Tidak ada beban | ||
Cacat Input Current | 7 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | uF | Khas ESR 0.1-0.2Ω |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
OutputVoltageSetpoint | 14,85 | 15.00 | 15.15 | Vdc | Masukan nominal; Tidak ada beban |
Output Voltage Rentang | 14.75 | 15.00 | 15,25 | Vdc | Min. beban ke beban max |
Output CurrentRange | 0 | 0.87 | Sebuah | Tunduk derating termal; Angka 5 - 7 | |
Peraturan Baris | ± 0,02 | ± 0.50 | % | Baris rendah untuk garis tinggi; Beban penuh | |
Peraturan beban | ± 0,02 | ± 0.50 | % | Min. beban untuk beban penuh; masukan nominal | |
TemperatureRegulation | ± 0.002 | ± 0,02 | % / ° C | Selama rentang suhu operasi | |
Batas saat ini | 0.91 | 1.1 | 1.3 | Sebuah | Tegangan output 95% dari nominal |
Short Circuit Current | 1 | 3 | Sebuah | Tegangan output <250 mV | |
Ripple (RMS) | 15 | mV | Nominalinput; Fullload; 20MHzbandwidth; Gambar 8 | ||
Kebisingan (puncak ke puncak) | 75 | mV | |||
Maksimum Output Cap. | 1300 | uF | Masukan nominal; Beban penuh | ||
Merekomendasikan Eksternal Output Kapasitansi | 100 | uF | Masukan nominal; Beban penuh | ||
Output Voltage Potong | -5 | 10 | % | Masukan nominal; Beban penuh |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan | |
Perubahan Dalam Output Current (Di / dt = 0.1A / mikrodetik) | 150 | mV | 50% to75% to50% Ioutmax; Figure11 | |||
ChangeInOutputCurrent (di / dt = 0.5A / mikrodetik) | 150 | mV | 50% to75% sampai 50% Iout max; Gambar 12 | |||
Settling Waktu | 200 | mikrodetik | Untuk dalam 1% Vout nom. | |||
Turn-on Waktu | 10 | Nona | Beban penuh; Vout = 90% nom. Gambar 9 | |||
Shut-down Jatuh Waktu | 1 | Nona | Beban penuh; Vout = 10% nom. Gambar 10 | |||
Output Voltage Overshoot | 2 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 200 | 250 | KHz | Tahap regulasi dan tahapan Isolasi |
Trim (pin7) | Lihat bagian 7.2 Tegangan Potong (pin7) | ||||
Output Voltage Potong | 10 | % | Potong Up, Trim Pin ke (-) Vout. | ||
5 | % | Potong Bawah, Trim Pin ke ( ) Vout. | |||
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 7.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 5 | 10 | Vdc | Aktifkan pin mengambang | |
0,5 | mA | ||||
Aktifkan (ON / OFF) Kontrol Logika Positif | 2,5 | 10 | Vdc | ON kontrol, Logic tinggi atau mengambang | |
0,5 | 1.5 | Vdc | Kontrol OFF, Logic rendah | ||
Output Over-Voltage Perlindungan | 120 | % | Min.load, VoltageLimitThreshold | ||
Over-beban Perlindungan | 105 | 130 | 150 | % | Saat-Mode, Pulse oleh Pulse CurrentLimit Threshold, (% Nilai Load) |
Perlindungan pendek-Circuit | 65 | MQ | Jenis: HiccupMode, Non-Latching, Auto-Recovery, Threshold, Short-CircuitResistance | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
15 | ℃ | Histeresis |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika atmosphericpressure dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 0,7 (20) | Oz (g) | Dikemas | ||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | 100 | ℃ | Diperpanjang, dasar suhu pelat | |
Suhu Penyimpanan | -55 | 125 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
4. Standar Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
5. Kualifikasi Keterangan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs loadcurrent untuk minimum, nominal, dan input maksimum voltageat 25 ° C.

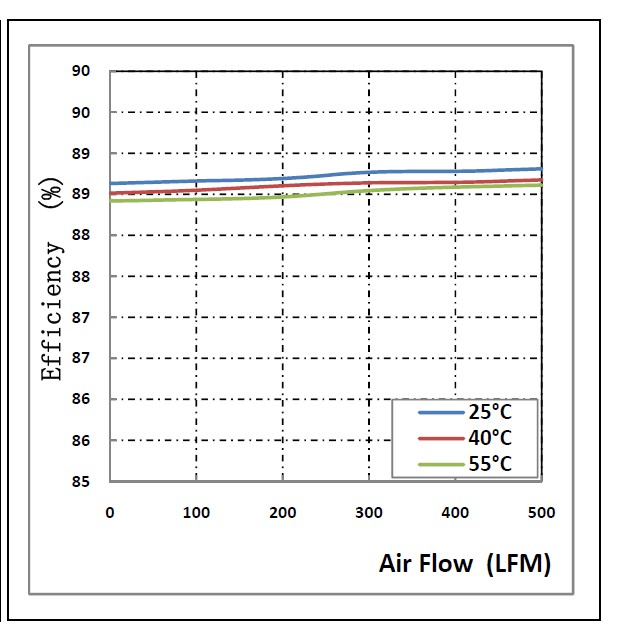

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien of25 ° C, 40 ° C, dan 55 ° C (Vin nominal).
Gambar 3: disipasi daya di nominal tegangan output vs.load saat minimum, nominal, dan inputvoltage maksimum pada 25 ° C.
Gambar 4: disipasi daya di nominal tegangan output and60% dinilai listrik vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C, 40 ° C, dan 55 ° C (derating inputvoltage).
Gambar 5: kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara mengalir dari pin 1 ke pin 3 (Peringkat inputvoltage).
Gambar 6: keluaran kurva power-derating maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara yang mengalir dari input ke output (Peringkat inputvoltage).
Gambar 7: plot Termal converter di 0.86 beban amp saat ini (13W) dengan 25 ° C tanpa mengalir.
Gambar 8: riak tegangan output pada nominal tegangan input andrated arus beban (50 mV / div). Kapasitansi beban: 1μFceramic kapasitor dan 10μF tantalum kapasitor. Bandwidth: 20 MHz ..
Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (10 ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (5V / div) CH2: ON / OFF input (2V / div).
Gambar 10: Shut-down time jatuh pada beban penuh (200 ms / div) ch 1: Vout (5V / div) Ch 2: ON / OFF input (2V / div)
Gambar 11: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Loadcap: 10μF, 100 mW ESR kapasitor tantalum dan 1μFceramic kapasitor. Ch 1: Vout (200mV / div).
Gambar 12: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik). Loadcap: 220μF, 30 mW ESR kapasitor tantalum dan 1μFceramic topi. Ch 1: Vout (200mV / div).
7. Informasi Fisik
7.1 Garis Besar Teknik
Catatan:
1. Semua pin 0,024 "(0.6mm) dia. tanpa bahu.
2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin atau
keduanya.
3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm), x.xxx ± 0.010 di (x.xx ± 0.25mm)..
7.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (-) | Tegangan input negatif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Positif Tegangan output |
5 | Vout (-) | Tegangan output negatif |
6 | Vout (-) | Tegangan output positif |
7 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
