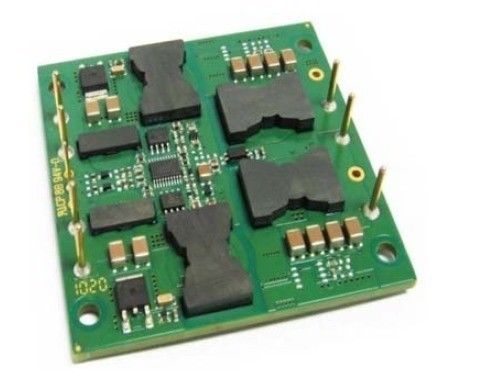

Daya militer Pasokan 150W output 12V JS150-24S12-POC
Fitur Utama
Output daya: 150W
Berbagai masukan macam: 18-36Vdc
Tinggi efisiensi konversi: 88%
Peraturan baris untuk ± 0,5%
Regulasi beban ± 0,5%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 10%
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Produk Pendahuluan
Seri JS adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar ukuran paket bata. Efisiensi yang sangat tinggi adalah hasil dari topologi dipatenkan ENARGY CORP yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuasaan dan kontrol komponen yang dipasang pada multi-layer PCB substrat dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.
1. Karakteristik Listrik
· Karakteristik Listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 38 | Vdc | Terus menerus, non-operasi | ||
36 | Vdc | Terus menerus, operasi | |||
38 | Vdc | Operasi perlindungan sementara, <100ms | |||
Isolasi Tegangan | 2000 | Vdc | Input ke output | ||
Suhu Operasional | -40 | 100 | ℃ | ||
Suhu Penyimpanan | -55 | 105 | ℃ | ||
Aktifkan untuk Vin Tegangan | -2.0 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 18 | 24 | 36 | Vdc | Kontinu |
U-Voltage Lockout | 16,8 | 17,8 | Vdc | Turn-on Ambang | |
15.3 | 16.2 | Vdc | Turn-off Threshold | ||
Maksimum Input Current | 11 | Sebuah | Beban penuh; 18VDC Masukan | ||
Efisiensi | 88 | % | Beban penuh, tegangan Peringkat input, Angka 1-4 | ||
Menghilangnya | 3 | W | Min. Beban | ||
Cacat Input Current | 10 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | uF | Khas ESR 0.1-0.2Ω |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 11.88 | 12.00 | 12.12 | Vdc | Masukan nominal; Tidak ada beban |
Output Voltage Rentang | 11,76 | 12.00 | 12.24 | Vdc | |
Output Current Rentang | 0,1 | 12,5 | Sebuah | Tunduk derating termal; Angka 5-8 | |
Peraturan Baris | ± 0,02 | ± 0.50 | % | Baris rendah untuk garis tinggi; beban penuh | |
Peraturan beban | ± 0,02 | ± 0.50 | % | Min. beban untuk beban penuh; masukan nominal | |
Peraturan suhu | ± 0,03 | ± 0,05 | % / ° C | Selama rentang suhu operasi | |
Batas saat ini | 13,75 | 15 | 16,3 | Sebuah | Tegangan output 95% dari nominal |
Short Circuit Current | 0,1 | 15 | 16,3 | Sebuah | Tegangan output <250 mV |
Ripple (RMS) | 20 | mV | Masukan nominal; beban penuh; 20 MHz bandwidth, Gambar 13 | ||
Kebisingan (puncak ke puncak) | 120 | mV | |||
Maksimum Output Cap. | 8000 | uF | Masukan nominal; beban penuh | ||
Output Voltage Potong | ± 10 | % | Masukan nominal; beban penuh; |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current (Di / dt = 0.1A / mikrodetik) | 360 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 11 | ||
Perubahan Dalam Output Current (Di / dt = 2.5A / mikrodetik) | 480 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 12 | ||
Settling Waktu | 200 | mikrodetik | Untuk dalam 1% Vout nom. | ||
Turn-on Waktu | 10 | Nona | Beban penuh; Vout = 90% nom. Gambar 9 | ||
Shut-down Jatuh Waktu | 300 | mikrodetik | Beban penuh; Vout = 10% nom. Gambar 10 | ||
Output Voltage Overshoot | 3 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 200 | 220 | KHz | Tahap regulasi dan tahapan Isolasi |
Trim (pin8) | Tegangan Potong (pin8) | ||||
Output Voltage Potong | 10 | % | Potong Up, Trim Pin toVout (-) | ||
10 | % | Potong Bawah, Trim Pin ke Vout ( ) | |||
Aktifkan (ON / OFF) Control (pin4) | Lihat bagian 7.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 5 | Vdc | Aktifkan pin mengambang | ||
1 | mA | ||||
Aktifkan (ON / OFF) control Logika Positif | 5 | 10 | Vdc | ON-Control, Logika tinggi atau mengambang | |
-0.5 | 2.0 | Vdc | OFF-Control, Logika rendah | ||
Over-beban Perlindungan | 110 | 120 | 130 | % | Saat-Mode, Pulse oleh Pulse sekarang Batas Ambang, (% Nilai beban) |
Perlindungan -Circuit singkat | 80 | MQ | Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Perlawanan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
15 | ℃ | Histeresis |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 3,5 (99) | Oz (g) | Dikemas | ||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -40 | 100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -55 | 105 | ℃ | Ambient | |
Koefisien temperatur | ± 0,05 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
4. Standar Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
5. Kualifikasi Keterangan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).
Gambar 3: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 4: disipasi daya pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk udara ambien
suhu 25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).
Gambar 5: keluaran kurva daya derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara mengalir dari pin 1 ke pin 5 (tegangan input nominal).
Gambar 6: plot Thermal konverter di saat beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. Air yang mengalir di converter dari pin 1 ke pin 5 (tegangan input nominal).
Gambar 7: keluaran kurva power-derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara yang mengalir dari input ke output (tegangan input nominal).
Gambar 8: Plot Thermal konverter di saat beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. Air yang mengalir di konverter dari input ke output (tegangan input nominal).
Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (20 ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div)
Gambar 10: Shut-down time jatuh pada beban penuh (400 mikrodetik / div). Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div).
Gambar 11: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR kapasitor tantalum dan 1μF kapasitor keramik. Ch 1: Vout (100mV / div).
Gambar 12: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban topi: 470μF, 30 MQ ESR kapasitor tantalum dan 1μF cap keramik. Ch 1: Vout (100mV / div).
Gambar 13: riak tegangan output pada tegangan input nominal dan nilai arus beban (100mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
7. Informasi Fisik
7.1 Garis Besar Teknik
Catatan:
1. Pins 3 adalah 0.040 "(1.02mm) dia.
2. Semua pin lainnya adalah 0.060 "(1.52mm) dia.
3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)
7.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (+) | Tegangan input positif |
2 | Vin (+) | Tegangan input positif |
3 | Memungkinkan | Masukan TTL untuk mengaktifkan converter dan OFF, direferensikan ke Vin (-), dengan internal pull up. |
4 | Vin (-) | Tegangan input negatif |
5 | Vin (-) | Tegangan input negatif |
6 | Vout (-) | Tegangan output negatif |
7 | Vout (+) | Tegangan output positif |
8 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
