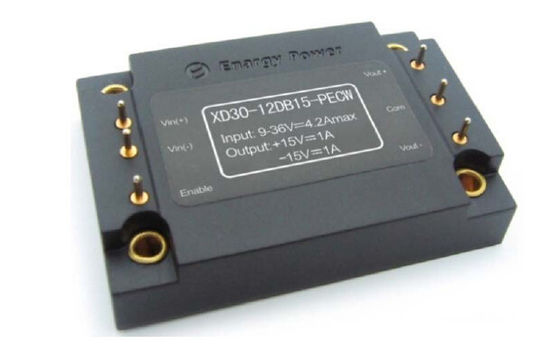

DC-DC Converter 30W output 15V XD30-12DB15-PECW

Fitur:

Berbagai masukan macam: 9-36 V

Output daya: 30W

Tinggi efisiensi konversi: 90%

Peraturan baris ke: ± 1%

Regulasi beban: ± 1%

Tegangan input di bawah-lock-out

Output over-saat ini perlindungan

Modus Hiccup perlindungan hubung singkat

Output over-voltage perlindungan

Aktifkan (On / Off) Kontrol

Isolasi Tegangan: 1500Vdc

Ikhtisar Produk:

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Tinggi

frekuensi Active Clamp switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

1.1 Penilaian Maksimum Absolute

1.2 Karakteristik Masukan

1.3 Karakteristik output

1.4 Karakteristik Respon Dinamis

1.5 Karakteristik Fungsional

1.6 Karakteristik Isolasi

Karakteristik umum

Karakteristik lingkungan

Standar Kepatuhan

5. KERJA WAVE

Gambar 1: Efisiensi di nominal tegangan output vs beban
saat ini minimum, nominal, dan input maksimum
tegangan pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60%
nilai daya vs tingkat aliran udara untuk udara ambien
suhu 25 ° C.

Gambar 3: Kurva keluaran maksimum daya derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM
melalui 400 LFM dengan udara mengalir dari pin 1 ke pin 3
(Tegangan input nominal).

Gambar 4: riak tegangan output pada tegangan input nominal
dan diberi beban saat ini (20 mV / div). Kapasitansi beban:
0.1μF kapasitor keramik dan 10μF tantalum kapasitor.
Bandwidth: 20 MHz.

Gambar 5: plot Termal converter pada beban penuh
saat ini (30W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air mengalir di konverter
dari pin 3 ke pin 1 (tegangan input nominal).

Gambar 6: plot Termal converter pada beban penuh
saat ini (30W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air mengalir di konverter
dari input ke output (tegangan input nominal).

Gambar 7: Turn-on sementara pada beban penuh (beban resistif)
(10 ms / div) .Input tegangan pra-diterapkan.
Ch1: Vout + (10V / div); CH2: Vout- (10V / div)
CH3: ON / OFF Input (1V / div)

Gambar 8: Shut-down time jatuh pada beban penuh (10 ms / div).
Ch1: Vout + (10V / div); CH2: Vout- (10V / div)
CH3: ON / OFF Input (1V / div)

Gambar 9: respon tegangan output untuk langkah-perubahan
arus beban (50% -75% -50% dari Iout (max); dI / dt =
0.5A / mikrodetik). Beban topi: 10μF, 100 MQ ESR tantalum
kapasitor dan 0.1μF kapasitor keramik. Ch 1: Vout
(200mV / div).

Gambar 10: respon tegangan output untuk langkah-perubahan beban

saat ini (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik).

Beban topi: 10μF, 30 MQ ESR tantalum kapasitor dan

0.1μF topi keramik. Ch 1: Vout (200mV / div).

Informasi 6.Physical
6.1 Garis Besar Teknik

Catatan:

1. Semua pin 1.02mm dia.
2. Toleransi: xx ± 0.5mm, x.xx ± 0.25mm

6.2 Pin Penunjukan
