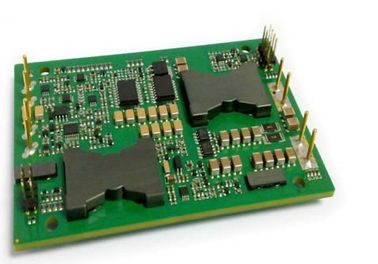

Daya militer Pasokan 800W output 45V ZG800-250S45-POC

Fitur Utama

Output daya: 800W

Berbagai masukan macam: 180-340Vdc

Efisiensi konversi yang tinggi: Hingga 93%

Peraturan baris untuk ± 0,5%

Regulasi beban ± 0,5%

Frekuensi operasi Tetap

Isolasi tegangan: 1500V

Beban sharing untuk 20 unit

Aktifkan (ON / OFF) control

Output over-beban perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing: ± 2%

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Produk Pendahuluan

Seri ZG adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar ukuran paket bata. Efisiensi yang sangat tinggi adalah hasil dari topologi dipatenkan ENARGY CORP yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuasaan dan kontrol komponen yang dipasang pada multi-layer PCB substrat dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.

1. Karakteristik Listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.

1.1 Penilaian Maksimum Absolute

Parameter

Min

Typ

Max

Unit

Catatan

Input Voltage

360

Vdc

Terus menerus, non-operasi

340

Vdc

Terus menerus, operasi

360

Vdc

Operasi perlindungan sementara, <100ms

Isolasi Tegangan

2000

Vdc

Input ke output

Suhu Operasional

-55

100

Suhu Penyimpanan

-65

115

Aktifkan untuk Vin Tegangan

-2.0

10

Vdc

1.2 Karakteristik Masukan

Parameter

Min

Typ

Max

Unit

Catatan

Tegangan masukan Rentang

180

250

340

Vdc

Kontinu

U-Voltage Lockout

177

179

Vdc

Turn-on Ambang; min. beban

125

150

Vdc

Turn-off Ambang; setengah beban

Maksimum Input Current

5.5

Sebuah

Beban penuh; 180Vdc Masukan

Efisiensi

93

%

Beban penuh; Penilaian tegangan input;

Angka 1-2

Cacat Input Current

20

mA

Aktifkan pin rendah

Merekomendasikan Masukan Eksternal

Kapasitansi

100

uF

Khas ESR 0.1-0.2Ω

1.3 Karakteristik output

Parameter

Min

Typ

Max

Unit

Catatan

Output Voltage Set titik

44,55

45.00

45,45

Vdc

Masukan nominal; Min beban

Output Voltage Rentang

44,1

45.00

45,9

Vdc

Output Current Rentang

1

17,8

Sebuah

Tunduk derating termal. Gambar 3-4

Peraturan Baris

± 0,02

± 0,5

%

Baris rendah untuk garis tinggi; beban penuh

Peraturan beban

± 0,02

± 0,5

%

Min. beban untuk beban penuh; masukan nominal

Peraturan suhu

± 0,01

± 0,02

% / ° C

Selama rentang suhu operasi

Batas saat ini

18,69

21

23.2

Sebuah

Tegangan output 95% dari nominal

Short Circuit Current

1

21

23.2

Sebuah

Tegangan output <250 mV

Ripple (RMS)

80

mV

Masukan nominal; beban penuh; 20 MHz

bandwidth, Gambar 9

Kebisingan (puncak ke puncak)

450

mV

Maksimum Output Cap.

1200

uF

Masukan nominal; beban penuh

Output Voltage Potong

2

-2

%

Masukan nominal; beban penuh

1.4 Karakteristik Respon Dinamis

Parameter

Min

Typ

Max

Unit

Catatan

Perubahan Dalam Output Current

(Di / dt = 0.1A / mikrodetik)

1300

mV

Masukan nominal, 50% sampai 75% sampai 50% Iout max; Gambar 7

Perubahan Dalam Output Current

(Di / dt = 2.5A / mikrodetik)

1800

mV

Masukan nominal, 50% sampai 75% sampai 50% Iout max; Gambar 8

Settling Waktu

400

mikrodetik

Untuk dalam 1% Vout nom.

Turn-on Waktu

20

Nona

Beban penuh; Vout = 90% nom. Gambar 5

Shut-down Jatuh Waktu

300

mikrodetik

Beban penuh; Vout = 10% nom. Gambar 6

Output Voltage Overshoot

5

%

1.5 Karakteristik Fungsional

Parameter

Min

Typ

Max

Unit

Catatan

Switching Frekuensi

180

200

220

KHz

Tahap regulasi dan tahapan Isolasi

Trim (Pin21)

Lihat bagian 7.4 Tegangan Potong (Pin21)

Output Voltage Potong

2

%

Potong Up, Trim Pin toVout (-)

2

%

Potong Bawah, Trim Pin ke Vout ( )

Aktifkan (ON / OFF) Control (Pin11)

Lihat bagian 7.1

Aktifkan Tegangan

Aktifkan Sumber Lancar

2

Vdc

Aktifkan pin mengambang

1

mA

Aktifkan (ON / OFF) control

Logika Positif

2,5

10

Vdc

ON-Control, Logika tinggi atau mengambang

-0.5

0,2

Vdc

OFF-Control, Logika rendah

Vaux tegangan (pin13)

Lihat bagian 7.8

Vaux Tegangan

Vaux Sumber Lancar

8.5

Vdc

Tegangan output tambahan

20

mA

Over-beban Perlindungan

105

120

130

%

Saat-Mode, Pulse oleh Pulse sekarang

Batas Ambang, (% Nilai beban)

Perlindungan -Circuit singkat

80

MQ

Jenis: Hiccup Mode, Non-Latching,

Auto-Recovery, Threshold, Short-Circuit

Perlawanan

Over-Suhu

Perlindungan

105

Jenis: Non-Latching, Auto-Pemulihan;

Threshold, PCB Suhu

15

Histeresis

1.6 Karakteristik Isolasi

Parameter

Min

Typ

Max

Unit

Catatan

Isolasi Tegangan

1500

Vdc

Input ke output

1500

Vdc

Masukan ke Base

500

Vdc

Output ke Base

Perlawanan Isolasi

100

MQ

Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%

Isolasi Kapasitansi

1000

pF

2. Karakteristik Umum

Parameter

Min

Typ

Max

Unit

Catatan

Berat

6.1 (170)

Oz (g)

Dikemas

MTBF (dihitung)

1

MHrs

TR-NWT-000332; beban 80%, 300LFM,

40 ℃ Ta

3. Karakteristik Lingkungan

Parameter

Min

Typ

Max

Unit

Catatan

Suhu Operasional

-55

100

Diperpanjang, suhu dasar PCB

Suhu Penyimpanan

-65

115

Ambient

Koefisien temperatur

± 0,02

% / ℃

Kelembaban

20

95

% RH

Kelembaban relatif, Non - Kondensasi

4. Standar Kepatuhan

Parameter

Catatan

UL / cUL60950

EN60950

GB4943

Jarum Api Test (IEC 695-2-2)

Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant

IEC 61000-4-2

5. Kualifikasi Keterangan

Parameter

Catatan

Getaran

Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu

Syok mekanik

Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z

Dingin (dalam operasi)

IEC60068-2-1 Iklan

Panas lembab

IEC60068-2-67 Cy

Suhu Bersepeda

-40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit.

Listrik / Bersepeda Thermal

Vin = min ke max, beban penuh, 100 siklus

Desain keterpinggiran

Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban

Hidup Uji

95% dinilai Vin dan beban, unit pada titik derating, 1000 jam

Solderability

IEC60068-2-20

6. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 2: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 3: keluaran kurva daya derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 800 LFM dengan udara mengalir dari pin 1 ke pin 4 (tegangan input nominal).

Gambar 4: plot Thermal konverter di saat beban penuh (800W) dengan 25 ° C udara yang mengalir pada tingkat 800 LFM. Air yang mengalir di converter dari pin 1 ke pin 4 (tegangan input nominal).

Gambar 5: Turn-on sementara pada beban penuh (beban resistif) (20 ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (20V / div) ch 2: ON / OFF input (2V / div)

Gambar 6: waktu jatuh Shut-down pada beban penuh (1 ms / div). Ch 1: Vout (20V / div) ch 2: ON / OFF input (2V / div).

Gambar 7: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik) .. Beban cap: 10μF, 100 mW ESR tantalum kapasitor dan 1μF kapasitor keramik. Ch 1: Vout (1V / div).

Gambar 8: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik) .. Beban cap: 10μF, 100 mW ESR tantalum kapasitor dan 1μF kapasitor keramik. Ch 1: Vout (1V / div).

Gambar 9: riak tegangan output pada tegangan input nominal dan nilai arus beban (200mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor Bandwidth: 20 MHz.

7. Informasi Fisik

7.1 Garis Besar Teknik

Catatan:

1. Pins 1-8 adalah 0,6 "(1.52mm) dia. tanpa bahu.

2. Pins 9-22 adalah 0,025 "(0.64mm) Square.

3. Pin 9 sampai 14 direferensikan ke Vin (-). Pin 15-22 direferensikan ke Sense (-).

4. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm), x.xxx ± 0.010 di (x.xx ± 0.25mm)...

7.2 Pin Penunjukan

Pin No.

Nama

Fungsi

1

Vin (+)

Tegangan input positif

2

Vin (+)

Tegangan input positif

3

Vin (-)

Tegangan input negatif

4

Vin (-)

Tegangan input negatif

5

Vout (-)

Tegangan output negatif

6

Vout (-)

Tegangan output negatif

7

Vout (+)

Tegangan output positif

8

Vout (+)

Tegangan output positif

9

Phase Shift

Untuk mengurangi input tercermin riak arus dan untuk mengurangi beban waktu respon

10

TSB

Thermal Shut-Down Bus

11

Memungkinkan

Masukan TTL untuk mengaktifkan converter dan OFF, direferensikan ke Vin (-), dengan internal pull up.

12

Sync-In

Frekuensi operasi diatur untuk 200KHz dan dapat disinkronkan oleh

Jam eksternal yang terhubung antara Sync-In pin dan tanah (-) Vin.

13

Vaux

Tegangan output tambahan

14

Temp.

Monitor

Tidak ada penggunaan

15

Sync-Out

Pin ini mengandung sinyal clock direferensikan ke Sense (-) pin.

16

ORing FET

Penggerak

FET drive pin memberikan tegangan DC sekitar 10V di atas output utama

17

Beban

Berbagi

Dua atau lebih modul dapat dioperasikan secara paralel baik untuk operasi berlebihan atau tambahan

kebutuhan daya.

18

Daya Baik

Kekuatan Baik pin menunjukkan status operasi dari modul

19

Arus

Monitor

Output saat ini dapat diukur dari pin ini.

20

Rasa (-)

Pengertian jarak jauh negatif. SENSE (-) dapat dihubungkan ke Vout (-) atau dibiarkan terbuka.

21

Memangkas

Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.

22

Rasa (+)

Pengertian jarak jauh yang positif. SENSE (+) dapat dihubungkan ke Vout (+) atau dibiarkan terbuka.

Rincian kontak
