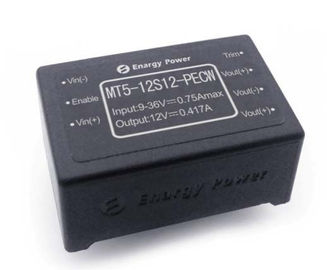

Frekuensi tinggi militer Power Supply 5W 12V DC-DC Converter Modul MT5-12S12-PECW
Detil Cepat
Tempat Asal: China
Merek Nama: Enargy
Nomor model: MT5-12S12-PECW
Output Power: 5W
Operasi Rentang Suhu: -40 ~ 100 ℃
Masukan Rentang Tegangan: 9-36Vdc
Output Voltage: 12Vdc
Efisiensi: 88%
Ukuran (L * W * H): 32,0 * 21,0 * 13.0mm
Ketentuan Pembayaran & Pengiriman
Minimum Order Quantity: 1pcs
Harga: Negosiasi
Waktu Pengiriman: Negosiasi
Pasokan Kemampuan: 1000pcs / minggu
Fitur Utama
· Keluaran daya: 5W
· Berbagai masukan lebar: 9-36Vdc
· Tinggi efisiensi konversi: 88%
· Peraturan Baris untuk ± 0,5%
· Regulasi beban untuk ± 1,0%
· Tegangan Isolasi: 1,500V
· Aktifkan (ON / OFF) control
· Keluaran perlindungan over-saat ini
· Modus Hiccup perlindungan hubung singkat
· Over-suhu perlindungan
· Tegangan masukan bawah-lock-out
· Tegangan output langsing -8 ~ + 10% Vout
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 45 | Vdc | Terus menerus, non-operasi | ||
36 | Vdc | Terus menerus, operasi | |||
45 | Vdc | Operasi perlindungan sementara, <100ms | |||
Isolasi tegangan | Input ke output | ||||
Suhu Operasional | -40 | 100 | ℃ | Mengingat PCB Suhu | |
Suhu Penyimpanan | -65 | 125 | ℃ | ||
Aktifkan untuk Vin Tegangan | -0.5 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 9 | 12 | 36 | Vdc | |
U-Voltage Lockout | 8.6 | 8.8 | Vdc | Titik pemulihan | |
8 | 8.2 | Vdc | Lindungi titik | ||
Maksimum Input Current | 0.75 | Sebuah | Masukan Vin min, beban penuh output | ||
Efisiensi | 86 | % | Nilai Masukan; Nilai Beban | ||
Disipasi, siaga | 0,7 | W | Tidak ada beban |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set Titik | 11.85 | 12.00 | 12.15 | Vdc | Masukan nominal. Output tidak ada beban |
Output Voltage Rentang | 11.75 | 12.00 | 12.25 | Vdc | |
Output Current Rentang | 0.01 | 0,417 | Sebuah | ||
Peraturan Baris | ± 0,02 | ± 0.50 | % | ||
Peraturan beban | ± 0,5 | ± 1,0 | % | ||
Batas saat ini | 0,45 | 0,55 | Sebuah | Tegangan output 95% dari nominal | |
Ripple (RMS) | 10 | mV | Masukan nominal; beban penuh; 20 MHz bandwidth. | ||
Kebisingan (puncak ke puncak) | 65 | mV | |||
Maksimum Output Cap | 1200 | uF |
1.4 Karakteristik Respon Dinamis
Parameter | Typ | Unit | Catatan |
Perubahan Dalam Output Current | 200 | mV | 50% sampai 75% sampai 50% Iout max; (Di / dt = 0.1A / mikrodetik). |
200 | mV | 50% sampai 75% sampai 50% Iout max; (Di / dt = 0.25A / mikrodetik). | |
Waktu pemulihan yang dinamis | 200 | mikrodetik | |
Waktu naik keluaran | 50 | Nona | Mulai dari vin ke vout kenaikan sampai 90% |
Turn-off overshoot | 5 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 180 | 200 | 220 | KHz | |
Output Voltage Potong | 10 | % Vout | Potong Up | ||
5 | Potong Bawah | ||||
Aktifkan Tegangan | 0,5 | mA | |||
Aktifkan (ON / OFF) Kontrol Positif Logika | 2,5 | 10 | Vdc | ON-Control, Logika tinggi atau mengambang | |
-0.5 | 1.5 | Vdc | OFF-Control, Logika rendah | ||
Over-beban Perlindungan | Mode aktif, Pulse saat (100% rared beban) | ||||
Perlindungan pendek-Circuit | 100 | MQ | Modus Hiccup, karena pemulihan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
90 | ℃ | Titik pemulihan |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Dalam basis | |||
500 | Vdc | Keluar ke basis | |||
Perlawanan Isolasi | 100 | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 20 | Oz (g) | |||
MTBF (dihitung) | 0,1 | MHrs | TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -40 | 100 | ℃ | Basis suhu PCB | |
Suhu Penyimpanan | -65 | 125 | ℃ | Suhu ambien | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH |
4. Standar Kepatuhan
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL / cUL60950
EN60950
GB4943
IEC 61000-4-2
5. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C.
Gambar 3: keluaran kurva daya derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara mengalir dari pin 3 ke pin1 (tegangan input nominal).
Gambar 4: riak tegangan output pada tegangan input nominal dan nilai arus beban. Kapasitansi beban: 0.1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
Gambar 5: suhu Ambient adalah 25 ℃, beban yang dibawa oleh beban (daya 13W), peta thermal imaging.
Gambar 6: Turn-on sementara pada beban penuh (beban resistif) (200 ms / div) .Input tegangan pra-diterapkan. Ch1: Vout (5V / div); CH2: ON / OFF Input (2V / div)
Gambar 7: Shut-down time jatuh pada beban penuh (2ms / div). Ch1: Vout (5V / div); CH2: ON / OFF Input (2V / div)
Gambar 8: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik) .. Beban cap: 10μF, 100 MQ ESR tantalum kapasitor dan 1μF kapasitor keramik. Ch1: Vout (100mV / div).
Gambar 9: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik) .. Beban cap: 220μF, 30 MQ ESR tantalum kapasitor dan 1μF kapasitor keramik. Ch1: Vout (100mV / div).
6. Informasi Fisik
6.1 Garis Besar Teknik
Catatan: 1. Semua pin lainnya adalah 0.6mm dia 2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin atau keduanya. 3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm) .x.xxx ± 0.010 di (x.xx ± 0.25mm)..
6.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (-) | Tegangan input negatif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Positif Tegangan output |
5 | Vout (-) | Negatif Tegangan output |
6 | Vout (+) | Positif Tegangan output |
7 | Memangkas | Output Voltage Potong |
