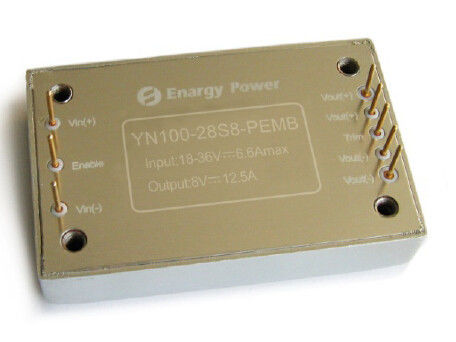

DC-DC Converter 100W output 28V YN100-28S28-pemb
Fitur Utama
Output daya: 100W
Berbagai masukan macam: 18-36Vdc
Efisiensi konversi yang tinggi: Hingga 91%
Peraturan baris untuk ± 1,0%
Regulasi beban ± 1,0%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 8% Vout
Paket: Open Frame
Quarter Brick: 2.32 × 1.49 × 0.45in
59 × 38 × 11.5mm
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan kekuatan canggih
pengolahan, kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, keandalan dan efektivitas biaya
dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp
switching menyediakan kepadatan daya tinggi dengan noise rendah dan
efisiensi tinggi.
Produk Pendahuluan
Seri YN adalah tunggal independen diatur keluaran konverter yang menggunakan ukuran industri kuartal paket standar bata. Efisiensi yang sangat tinggi adalah hasil dari topologi dipatenkan ENARGY CORP yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuasaan dan kontrol komponen yang dipasang pada multi-layer PCB substrat
dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.
1. Karakteristik Listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar,
kecuali ditentukan lain. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua data
pengujian di Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 45 | Vdc | Terus menerus, non-operasi | ||
40 | Vdc | Terus menerus, operasi | |||
45 | Vdc | ||||
Isolasi Tegangan | 2000 | Vdc | Operasi perlindungan sementara, <100ms | ||
Suhu Operasional | -55 | 100 | ℃ | Input ke output | |
Suhu Penyimpanan | -65 | 115 | ℃ | ||
Aktifkan untuk Vin Tegangan | -0.5 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 18 | 28 | 36 | Vdc | Kontinu |
U-Voltage Lockout | 17,5 | 17,9 | Vdc | Turn-on Ambang | |
15,5 | 16,5 | Vdc | Turn-off Threshold | ||
Maksimum Input Current | 6.6 | Sebuah | Beban = 100W; 18VDC Masukan | ||
Efisiensi | 90 | % | Angka 1-2 | ||
Cacat Input Current | 10 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | uF | Khas ESR ≤0.1-0.2W |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Rentang | 7.92 | 8.00 | 8.08 | Vdc | Masukan nominal; load = 1A; 25 ℃ |
Output Current Rentang | 0 | 12,5 | Sebuah | 18VDC-36VDC Input, | |
Batas saat | 105 | 130 | % | Tegangan output 90% dari nominal | |
Peraturan Baris | 0,5 | ± 1,0 | % | Baris rendah untuk garis tinggi; beban penuh | |
Peraturan beban | 0,5 | ± 1,0 | % | Tidak ada beban untuk beban penuh; masukan nominal | |
Peraturan suhu | ± 0.005 | ± 0,02 | % / ° C | Selama rentang suhu operasi | |
Short Circuit Current | 1 | 13 | Sebuah | Tegangan output <800 mV | |
Ripple (RMS) | 50 | mV | Masukan nominal; beban penuh; Bandwidth 20 MHz; Gambar 7 | ||
Kebisingan (puncak ke puncak) | 80 | mV | |||
Maksimum Output Cap. | 7000 | uF | Masukan nominal; load = 1A | ||
Output Voltage Potong | ± 8 | % | Masukan nominal; beban penuh; 25 ° C |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current (di / dt = 0.1A / mikrodetik) | 360 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 5 | ||
Perubahan Dalam Output Current (di / dt = 2.5A / mikrodetik) | 400 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 6 | ||
Settling Waktu | 300 | mikrodetik | Untuk dalam 1% Vout nom. | ||
Turn-on Waktu | 25 | Nona | Beban penuh; Vout = 90% nom. Gambar 3 | ||
Shut-down Jatuh Waktu | 5 | Nona | Beban penuh; Vout = 10% nom. Gambar 4 | ||
Tegangan output overshoot | 5 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 185 | 230 | 255 | KHz | Tahap regulasi dan tahapan Isolasi |
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 7.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 230 | 10 | Vdc | Aktifkan pin mengambang | |
0,5 | mA | ||||
Aktifkan (ON - OFF Control) Positif Logika | 3,5 | 10 | Vdc | ON-Control, Logika tinggi atau mengambang | |
-0.5 | 0,5 | Vdc | OFF-Control, Logika rendah | ||
Perlindungan pendek-Circuit | 65 | MQ | Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Perlawanan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, Suhu Kasus | ||
15 | ℃ | Histeresis |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 100 | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 2,4 (75) | Oz (g) | Dikemas | ||
Jenis paket | Pot plastik Thermal; Tidak kedap udara | ||||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | 100 | ℃ | Diperpanjang, suhu dasar kerak | |
Suhu Penyimpanan | -65 | 115 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
4. Standar Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
5. Kualifikasi Keterangan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 2: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 3: Turn-on sementara pada beban penuh (beban resistif) (200 ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (10V / div) ch 2: ON / OFF input (5V / div)
Gambar 4: waktu jatuh Shut-down pada beban penuh (100 ms / div). Ch 1: Vout (10V / div) ch 2: ON / OFF input (5V / div).
Gambar 5: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, ≤100 MQ ESR kapasitor tantalum and0. 1μF kapasitor keramik. Ch 1: Vout (500mv / div).
Gambar 6: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban topi: 10μF, ≤100 MQ ESR kapasitor tantalum dan 0.1μF topi keramik. Ch 1: Vout (500mv / div).
Gambar 7: riak tegangan output pada tegangan input nominal dan nilai arus beban (50mV / div). Kapasitansi beban: 0.1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
7. Fungsi Spesifikasi
7.1 Mengaktifkan (ON / OFF) Control (Pin 2)
Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (ON / OFF) fungsi berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing. Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Kolektor terbuka (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin. Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau jarak jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke pin -Vin (logika negatif) .Figure A Rincian lima sirkuit yang mungkin untuk mendorong ON pin / OFF. Gambar B adalah tampilan rinci dari sirkuit ON / OFF internal.
Gambar A: Berbagai sirkuit untuk mengemudi ON pin / OFF.
Gambar B: internal ON / OFF pin sirkuit.
7.2 Remote Sensing (Pins 7 dan 5)
Penginderaan jauh memungkinkan converter untuk merasakan tegangan output langsung pada titik beban dan dengan demikian secara otomatis mengkompensasi beban konduktor distribusi & kontak kerugian (Gambar C). Ada satu memimpin akal untuk setiap terminal output, ditunjuk + Sense and -Sense. Lead ini membawa sangat rendah saat ini dibandingkan dengan lead beban. Internal resistor terhubung antara rasa terminal dan terminal output daya. Jika rasa remote tidak digunakan, arti mengarah kebutuhan akan korsleting untuk memimpin keluaran masing-masing (Gambar D). Perawatan harus diambil ketika membuat koneksi output. Jika terminal output harus memutuskan sebelum garis akal, arus beban penuh akan mengalir ke bawah garis akal dan merusak resistor penginderaan internal. Pastikan untuk selalu mematikan konverter sebelum membuat koneksi output. Tegangan kompensasi maksimum untuk penurunan line hingga 0.5V.
Gambar C: Remote Rasa Connection.
Gambar D: Remote Rasa tidak digunakan.
7.3 Fitur Perlindungan
· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari masalah ketidakstabilan sistem input, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input meningkat, itu harus melebihi nilai Tegangan Threshold Turn-on khas (tercantum pada halaman spesifikasi) sebelum converter akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah Turn-off nilai Tegangan Threshold khas sebelum converter akan mati. · Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah output ditentukan DC sekarang-Batas Shutdown Tegangan, konverter ke mode cegukan tak terbatas negara perlindungan sirkuit pendek sampai kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban. · Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul. Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi merasakan mencapai nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu lokasi merasakan jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.
8. Khas Aplikasi Dan Desain Pertimbangan
8.1 Masukan Penyaringan
DC-DC konverter, oleh alam, menghasilkan tingkat signifikan baik dilakukan dan memancarkan suara. Suara yang dilakukan termasuk modus umum dan suara modus diferensial. Umum modus kebisingan langsung berhubungan dengan kapasitansi parasit yang efektif antara modul daya input konduktor dan chassis tanah. Modus diferensial kebisingan di konduktor masukan. Disarankan untuk memiliki beberapa tingkat EMI penekanan pada modul power. Dilakukan kebisingan di garis daya input dapat terjadi baik sebagai diferensial atau umum-mode arus kebisingan. Standar yang diperlukan untuk emisi yang dilakukan adalah EN55022 Kelas A (FCC Part15). (Lihat Gambar H).
Gambar H: Filtering Input.
9. Uji Metode
9.1 Keluaran Ripple & Kebisingan Uji
Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi paku beralih kebisingan. Switching mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; frekuensi beralih tinggi kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. The switching kebisingan biasanya ditentukan dengan MHz bandwidth yang 20 untuk mencakup semua harmonik signifikan untuk paku kebisingan. Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Klip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan umum-mode suara untuk pengukuran juga. Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar I. Sebuah probe socket (Tektronix, PN 131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.
Gambar I: Ripple & Kebisingan Standar Pengujian Sarana.
10. Informasi Fisik
10.1 Garis Teknik
Catatan:
1. Semua Pins, (0.80mm) dia. (8.0mm). berdiri dari bahu.
2. Toleransi: ± 0.25mm x.xx. (Xx ± 0.5mm)
10.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (-) | Tegangan input negatif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (+) | Tegangan input positif |
4 | Vout (+) | Tegangan output positif |
5 | Vout (+) | Tegangan output positif |
6 | Memangkas | Output langsing tegangan. Tinggalkan Potong pin terbuka untuk tegangan output nominal. |
7 | Vout (-) | Tegangan output negatif |
8 | Vout (-) | Tegangan output negatif |
