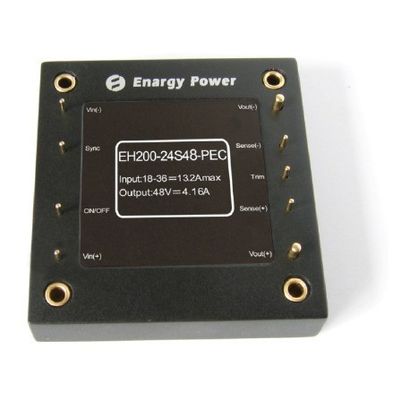

Daya militer Pasokan 200W output 48V EH200-24S48-PEC
Fitur Utama
Berbagai masukan macam: 18-36 V
Output daya: 200W
Tinggi efisiensi konversi: 94%
Peraturan baris ke: ± 0,5%
Regulasi beban: ± 0,5%
Tegangan input di bawah-lock-out
Tegangan output langsing: 8% Vout
Output over-saat ini perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Aktifkan (On / Off) Kontrol
Isolasi Tegangan: 1500Vdc
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
1. Karakteristik Listrik
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | | | 45 | Vdc | Terus menerus, non-operasi |
| | 40 | Vdc | Terus menerus, operasi |
| | 45 | Vdc | Tegangan impuls, <100ms, operasi |
Isolasi Tegangan | | | 2000 | Vdc | Input ke output |
Suhu Operasional | -40 | | 100 | ℃ | Mengingat PCB Suhu |
Suhu Penyimpanan | -55 | | 105 | ℃ | |
Aktifkan untuk -Vin Voltage | -0.5 | | 10 | Vdc | |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Berbagai tegangan input | 18 | 24 | 36 | Vdc | |
U-Voltage Lockout | | 17,5 | 17,9 | Vdc | Titik pemulihan |
15,5 | 16,5 | | Vdc | Lindungi titik |
Maksimum Input Current | | | 13.2 | Sebuah | Vin min, beban penuh keluaran |
Efisiensi | | 93 | | % | Input; dinilai beban |
Disipasi, siaga | | 15 | 20 | W | Beban minimum Iout = 0.2A |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 47,52 | 48.00 | 48.48 | Vdc | Masukan nominal; Tidak ada beban |
Output Voltage Rentang | 47,52 | 48.00 | 48.48 | Vdc | Masukan nominal; beban |
Output Current Rentang | 0 | | 4.16 | Sebuah | |
Peraturan Baris | | | ± 0,5 | % | |
Peraturan beban | | | ± 0,5 | % | |
Batas saat ini | 4.3 | 4.9 | 5.8 | Sebuah | Tegangan output 95% dari nominal |
Short Circuit Current | | | 5 | Sebuah | |
Ripple (RMS) | | 150 | | mV | Masukan nominal; beban penuh; 20 MHz bandwidth. |
Kebisingan (puncak ke puncak) | | 240 | | mV |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current | | 1 | | V | 50% sampai 75% sampai 50% Iout max; (Di / dt = 0.1A / mikrodetik). |
| 1.2 | | V | 50% sampai 75% sampai 50% Iout max; (Di / dt = 2.5A / mikrodetik). |
Waktu pemulihan yang dinamis | | 300 | | mikrodetik | |
Turn-on Waktu | | 50 | | Nona | Mulai dari vin ke vout kenaikan sampai 90% |
Turn-off overshoot | | | 5 | % | |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 187 | 230 | 255 | KHz | |
Output Potong | | 8 | | % Vout | Potong Up |
| 8 | | Potong Bawah |
Aktifkan PIN sekarang | | | 0,5 | mA | |
Aktifkan (ON / OFF) | 2,5 | | 10 | Vdc | ON-kontrol, Logic tinggi atau mengambang |
-0.5 | | 0,5 | Vdc | OFF-Control, Logika rendah |
Over-beban Perlindungan | 110 | 120 | 140 | % | Mode aktif, Pulse saat (100% dinilai beban) |
Lebih-suhu perlindungan | | 105 | | ℃ | Lindungi titik |
| 90 | | ℃ | Titik pemulihan |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | | | Vdc | Input ke output |
1500 | | | Vdc | Masukan ke basis |
1500 | | | Vdc | Output ke dasar |
Perlawanan Isolasi | 100 | | | MQ | Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90% |
Isolasi Kapasitansi | | 1000 | | pF | |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | | 118 | | Oz (g) | |
MTBF | 1 | | | MHrs | TR-NWT-000332; beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -40 | | 100 | ℃ | Basis suhu PCB |
Suhu Penyimpanan | -55 | | 105 | ℃ | Basis suhu PCB |
Koefisien temperatur | | | ± 0,02 | % / ℃ | |
Kelembaban | 20 | | 95 | % RH | |
4. Standar Kepatuhan
Parameter | Catatan |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
GB4943 | |
IEC 61000-4-2 | |
5. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 2: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan maksimum
tegangan input pada 25 ° C.
Gambar 3: Kurva daya output maksimum derating vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM
melalui 400 LFM dengan udara mengalir dari pin 3 ke pin 1 (tegangan input nominal).
Gambar 4: riak tegangan output pada tegangan input nominal dan nilai arus beban. Kapasitansi beban: 0.1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
Gambar 5: plot Thermal konverter pada beban arus penuh (200W) dengan 25 ° C udara yang mengalir pada tingkat 200
LFM. Air yang mengalir di converter dari pin 3 ke pin 1 (tegangan input nominal).
Gambar 6: plot Thermal konverter pada beban arus penuh (200W) dengan 25 ° C udara yang mengalir pada tingkat 200
LFM. Air yang mengalir di konverter dari input ke output (tegangan input nominal).
Gambar 7: Turn-on sementara pada beban penuh (beban resistif) (200 ms / div) .Input tegangan pra-diterapkan.
Ch1: Vout (50V / div); CH2: ON / OFF Input (5V / div))
Gambar 8: waktu jatuh Shut-down pada beban penuh (200 ms / div). Ch1: Vout (50V / div); CH2: ON / OFF Input (5V / div)
Gambar 9: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt =
0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR kapasitor tantalum dan 0.1μF kapasitor keramik. Ch 1: Vout
(1mV / div).
Gambar 10: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban topi: 10μF, 100 MQ ESR kapasitor tantalum dan 0.1μF topi keramik. Ch 1: Vout (1mV / div).
6. Informasi Fisik
6.1 Garis Besar Teknik
Catatan:
1. Pins 5, 9 (3.81mm) dia.
2. pin Lainnya (2.00mm) dia.
3. Toleransi: xx ± 0.5mm, x.xx ± 0.25mm.
6.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (+) | Tegangan input positif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Sync | Sync tip |
4 | Vin (-) | Tegangan input negatif |
5 | Vout (-) | Tegangan output negatif |
6 | Rasa (-) | Terpencil kompensasi (-) |
7 | Memangkas | Tegangan output langsing |
8 | Rasa (+) | Tegangan output positif |
9 | Vout (+) | Tegangan output positif |
