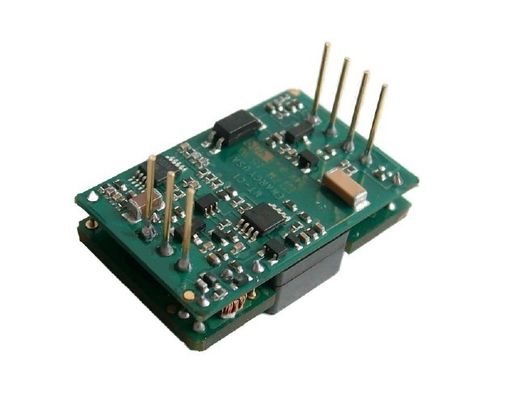

13W daya yang rendah dc dc converter modul output 12V MT13-24S12-POC

13W daya yang rendah dc dc converter modul output 12V MT13-24S12-POC

13W low power  dc dc converter module Output 12V MT13-24S12-POC

Detail produk:

Place of Origin: China
Nama merek: Enargy
Model Number: MT13-24S12-POC

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 1000Pcs/week
Hubungi sekarang
Detil Deskripsi produk

DC-DC Converter 13W output 12V MT13-24S12-POC

Fitur Utama

Output daya: 13W

Berbagai masukan macam: 18-36Vdc

Tinggi efisiensi konversi: 88%

Peraturan baris untuk ± 0,5%

Regulasi beban ± 0,5%

Isolasi tegangan: 1,500V

Aktifkan (ON / OFF) control

Output over-saat ini perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing -5 ~ + 10% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

1. Karakteristik Listrik

1.1 Penilaian Maksimum Absolute

Parameter Min Typ Max Unit Catatan
Input Voltage 45 Vdc Terus menerus, non-operasi
36 Vdc Terus menerus, operasi
45 Vdc Operasi perlindungan sementara, <100ms
Isolasi tegangan 2000 Vdc Input ke output
Suhu Operasional -40 100 Mengingat PCB Suhu
Suhu Penyimpanan -55 105
Aktifkan untuk Vin Tegangan -0.3 10 Vdc

1.2 Karakteristik Masukan

Parameter Min Typ Max Unit Catatan
Tegangan masukan Rentang 18 24 36 Vdc
U-Voltage Lockout 17 17,5 Vdc Titik pemulihan
16 16,5 Vdc Lindungi titik
Maksimum Input Current 0,9 Sebuah Masukan Vin min, beban penuh output
Efisiensi 88 % Nilai Masukan; Nilai Beban
Disipasi, siaga 0,3 W Tidak ada beban

1.3 Karakteristik output

Parameter Min Typ Max Unit Catatan
Output Voltage Set Titik 11.85 12.00 12.15 Vdc Masukan nominal. Tidak ada beban
Output Voltage Rentang 11.75 12.00 12.25 Vdc
Output Current Rentang 0.01 1.10 Sebuah
Peraturan Baris ± 0,02 ± 0.50 %
Peraturan beban ± 0.50 ± 0.50 %
Batas saat ini 1.15 1.4 1.7 Sebuah Tegangan output 95% dari nominal
Short Circuit Current 1 3 Sebuah
Ripple (RMS) 25 mV Masukan nominal; beban penuh; 20 MHz bandwidth.
Kebisingan (puncak ke puncak) 80 mV
Maksimum Output Cap 3000 uF

1.4 Karakteristik Respon Dinamis

Parameter Min Typ Max Unit Catatan
Perubahan Dalam Output Current 100 mV

± Vout

50% sampai 75% sampai 50% Iout max;

(Di / dt = 0.1A / mikrodetik).

100 mV

± Vout

50% sampai 75% sampai 50% Iout max;

(Di / dt = 0.3A / mikrodetik).

Waktu pemulihan yang dinamis 200 mikrodetik
Turn-on Waktu 2 Nona Mulai dari vin ke vout kenaikan sampai 90%
Turn-off overshoot 2 %

1.5 Karakteristik Fungsional

Parameter Min Typ Max Unit Catatan
Switching Frekuensi 180 200 250 KHz
Output Voltage Potong 10 % Vout Potong Up
5 Potong Bawah
Aktifkan Tegangan 0,5 mA

Aktifkan (ON / OFF) Kontrol

Logika Positif

2,5 10 Vdc ON-Control, Logika tinggi atau mengambang
0 1.5 Vdc OFF-Control, Logika rendah
Over-beban Perlindungan 105 130 150 % Mode aktif, Pulsecurrent (100% raredload)
Perlindungan pendek-Circuit 65 MQ Modus Hiccup, karena pemulihan
Over-Suhu Perlindungan 105 Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu
90 Titik pemulihan

1.6 Karakteristik Isolasi

Parameter Min Typ Max Unit Catatan
Isolasi Tegangan 1500 Vdc Input ke output
1500 Vdc Dalam basis
500 Vdc Keluar ke basis
Perlawanan Isolasi 10 MQ Pada 500VDC untuk menguji ketika atmosphericpressure dan RH 90%
Isolasi Kapasitansi 1000 pF

2. Karakteristik Umum

Parameter Min Typ Max Unit Catatan
Berat 10 Oz (g)
MTBF (dihitung) 1 MHrs TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta

3. Karakteristik Lingkungan

Parameter Min Typ Max Unit Catatan
Suhu Operasional -40 100 Basis suhu PCB
Suhu Penyimpanan -55 105 Suhu ambien
Koefisien temperatur ± 0,02 % / ℃
Kelembaban 20 95 % RH

4. Standar Kepatuhan

Parameter Catatan
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL / cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs.load saat tegangan minimum, nominal, dan maximuminput pada 25 ° C.

Gambar 2: Efisiensi di nominal tegangan output and60% dinilai listrik vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C.

Gambar 3: Kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara mengalir dari pin 1 ke pin 3 (tegangan nominalinput).

Gambar 4: riak tegangan output di inputvoltage nominal dan nilai arus beban (20 mV / div). Loadcapacitance: 0.1μF keramik kapasitor dan kapasitor 10μFtantalum. Bandwidth: 20 MHz.

Gambar 5: suhu Ambient adalah 25 ℃, loadcarried oleh beban (daya 13W), peta thermalimaging.

Gambar 6: Turn-on sementara pada beban penuh (resistiveload) (100 ms / div) .Input tegangan pra-applied.Ch1: Vout (5V / div); CH2: ON / OFF Input (5V / div)

Gambar 7: Shut-down time jatuh pada beban penuh (2ms / div) .Ch1: Vout (5V / div); CH2: ON / OFF Input (5V / div)

Gambar 8: respon tegangan output ke langkah-perubahan inload saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR tantalumcapacitor dan 1μF kapasitor keramik. Ch1: Vout (200mV / div)

Gambar 9: respon tegangan output ke langkah-perubahan inload saat ini (50% -75% -50% dari Iout (max): dI / dt = 0.3A / mikrodetik). Beban topi: 1μF, 100mΩ ESR tantalumcapacitor dan 1μF cap keramik. Ch1: Vout (200mV / div)

6. Informasi Fisik

6.1 Garis Besar Teknik

Catatan:

1. Semua pin lainnya adalah 0.6mm dia

2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin orboth.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm) .x.xxx ± 0.010 di (x.xx ± 0.25mm)..

6.2 Pin Penunjukan

Pin No. Nama Fungsi
1 Vin (-) Tegangan input negatif
2 Memungkinkan Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.
3 Vin (+) Tegangan input positif
4 Vout (+) Positif Tegangan output
5 Vout (-) Negatif Tegangan output
6 Vout (+) Positif Tegangan output
7 Memangkas Output Voltage Potong
