48V ke 24V DC-DC Converter MT13-48S24-POC

48V ke 24V DC-DC Converter MT13-48S24-POC

48v to 24v DC-DC Converters  MT13-48S24-POC

Detail produk:

Place of Origin: China
Nama merek: Enargy
Model Number: MT13-48S24-POC

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 1000Pcs/week
Hubungi sekarang
Detil Deskripsi produk

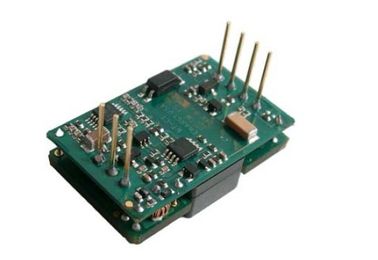

DC-DC Converter 13W output 24V MT13-48S24-POC

Fitur Utama

Output daya: 13W

Berbagai masukan macam: 36-72Vdc

Efisiensi konversi yang tinggi: Hingga 88%

Peraturan baris untuk ± 0,2%

Regulasi beban ± 0,5%

Frekuensi operasi Tetap

Isolasi tegangan: 1500V

Aktifkan (ON / OFF) control

Output over-voltage perlindungan

Output over-beban perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing -5 ~ 10% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan powerprocessing, kontrol dan kemasan teknologi canggih untuk providethe kinerja, fleksibilitas, keandalan dan biaya effectivenessof komponen listrik yang matang. Frekuensi tinggi aktif Clampswitching memberikan kepadatan daya tinggi dengan noise rendah andhigh efisiensi.

Produk Pendahuluan

MT seri adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar ukuran paket bata. Integral PCB transformator / induktor digunakan untuk semua model dalam seri ini. Teknik ini desain baru telah meningkatkan kopling magnet, mengurangi beralih lonjakan dan memberikan kinerja konsistensi. Hal ini juga arus proses produksi dengan sepenuhnya menghilangkan proses perakitan magnetik tangan-angin dari jalur produksi.

Bagian Penomoran - MT5-48S24-POC

1. Karakteristik Listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar,

kecuali ditentukan lain. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua data

pengujian di Ta = 25oC kecuali definisi utama.

1.1 Penilaian Maksimum Absolute

Parameter Min Typ Max Unit Catatan
Input Voltage 75 Vdc Terus menerus, non-operasi
72 Vdc Terus menerus, operasi
75 Vdc Perlindungan Operatingtransient, <100ms
Isolasi tegangan 2000 Vdc Input ke output
Suhu Operasional -55 100
Suhu Penyimpanan -65 125
Aktifkan untuk Vin Tegangan -0.5 10 Vdc

1.2 Karakteristik Masukan

Parameter Min Typ Max Unit Catatan
Tegangan masukan Rentang 36 48 72 Vdc Kontinu
U-Voltage Lockout 34 35 Vdc Turn-on Ambang
32 33 Vdc Turn-off Threshold
Maksimum Input Current 0,45 Sebuah Beban penuh; 18VDC Masukan
Efisiensi 88 % Beban penuh, masukan derating voltage.Figures 1-4
Menghilangnya 0,3 W Tidak ada beban
Cacat Input Current 3 mA Aktifkan pin rendah

Merekomendasikan Masukan Eksternal

Kapasitansi

100 uF Khas ESR 0.1-0.2Ω

1.3 Karakteristik output

Parameter Min Typ Max Unit Catatan
Output Voltage Set Titik 23.85 24.00 24.15 Vdc Masukan nominal; Tidak ada beban; 25 ℃
Output Voltage Rentang 23.75 24.00 24.25 Vdc
Output Current Rentang 0 0,55 Sebuah Tunduk derating termal. Angka 5-7
Peraturan Baris ± 0,02 ± 0,20 % Baris rendah untuk garis tinggi; beban penuh
Peraturan beban ± 0,02 ± 0.50 % Tidak ada beban untuk beban penuh; masukan nominal
Peraturan suhu ± 0.002 ± 0.005 % / ° C Selama rentang suhu operasi
Batas saat ini 0.60 0.71 0.85 Sebuah Tegangan output 95% dari nominal
Short Circuit Current 0.50 1.00 Sebuah Tegangan output <250 mV
Ripple (RMS) 30 mV Masukan nominal; beban penuh; 20 MHzbandwidth. Gambar 8
Kebisingan (puncak ke puncak) 150 mV
Maksimum Output Cap 1000 uF Masukan nominal; beban penuh
Output Voltage Potong -5 10 % Masukan nominal; Beban penuh; 25 ° C

1.4 Karakteristik Respon Dinamis

Parameter Min Typ Max Unit Catatan

Perubahan Dalam Output Current

(Di / dt = 0.1A / mikrodetik)

200 mV 50% sampai 75% sampai 50% Iout max. Gambar 11

Perubahan Dalam Output Current

(Di / dt = 0.5A / mikrodetik)

200 mV 50% sampai 75% sampai 50% Iout max. Gambar 12
Settling Waktu 100 mikrodetik Untuk dalam 1% Vout nom.
Turn-on Waktu 2 Nona Beban penuh; Vout = 90% nom. Gambar 9
Shut-down Jatuh Waktu 650 Nona Beban penuh; Vout = 10% nom. Gambar 10
Output Voltage Overshoot 1 %

1.5 Karakteristik Fungsional

Parameter Min Typ Max Unit Catatan
Switching Frekuensi 180 200 250 KHz Tahap regulasi dan tahapan Isolasi
Trim (pin7) Lihat bagian 7.2 Tegangan Potong (pin7)
Output Voltage Potong 10 % Potong Up, Trim Pin ke Vout (-)
5 % Potong Bawah, Trim Pin ke Vout ( )
Aktifkan (ON / OFF) Control (PIN2) Lihat bagian 7.1

Aktifkan Tegangan

Aktifkan Sumber Lancar

5 10 Vdc Aktifkan pin mengambang
0,5 mA

Aktifkan (ON / OFF) Kontrol

Logika Positif

2,5 10 Vdc ON kontrol, Logic tinggi atau mengambang
-0.5 1.5 Vdc Kontrol OFF, Logic rendah
Over-beban Perlindungan 110 130 150 % Saat-Mode, Pulse oleh Pulse CurrentLimit Threshold, (% Nilai Load)
Perlindungan pendek-Circuit 80 MQ Modus Hiccup, karena pemulihan
Over-Suhu Perlindungan 105 Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu
15 Histeresis

1.6 Karakteristik Isolasi

Parameter Min Typ Max Unit Catatan
Isolasi Tegangan 1500 Vdc Input ke output
1500 Vdc Masukan ke Base
500 Vdc Output ke Base
Perlawanan Isolasi 10 MQ Pada 500VDC untuk menguji ketika atmosphericpressure dan RH 90%
Isolasi Kapasitansi 1000 pF

2. Karakteristik Umum

Parameter Min Typ Max Unit Catatan
Berat 0.35 (10) Oz (g) Dikemas
MTBF (dihitung) 1 MHrs TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta

3. Karakteristik Lingkungan

Parameter Min Typ Max Unit Catatan
Suhu Operasional -55 100 Diperpanjang, dasar suhu pelat
Suhu Penyimpanan -55 125 Ambient
Koefisien temperatur ± 0,02 % / ℃
Kelembaban 20 95 % RH Kelembaban relatif, Non - Kondensasi

4. Standar Kepatuhan

Parameter Catatan
UL / cUL60950
EN60950
GB4943
Jarum Api Test (IEC 695-2-2) Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant
IEC 61000-4-2

5. Kualifikasi Keterangan

Parameter Catatan
Getaran Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu
Syok mekanik Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z
Dingin (dalam operasi) IEC60068-2-1 Iklan
Panas lembab IEC60068-2-67 Cy
Suhu Bersepeda -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit.
Listrik / Bersepeda Thermal Vin = min ke max, beban penuh, 100 siklus
Desain keterpinggiran Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban
Hidup Uji 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam
Solderability IEC60068-2-20

6. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs loadcurrent untuk minimum, nominal, dan input maksimum voltageat 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien of25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).

Gambar 3: disipasi daya di nominal tegangan output vs.load saat minimum, nominal, dan inputvoltage maksimum pada 25 ° C.

Gambar 4: disipasi daya di nominal tegangan output and60% dinilai listrik vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C, 40 ° C, dan 55 ° C (inputvoltage nominal).

Gambar 5: kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara mengalir dari pin 3 ke pin 1 (inputvoltage nominal).

Gambar 6: keluaran kurva power-derating maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara yang mengalir dari input ke output (tegangan nominalinput).

Gambar 7: plot Thermal konverter pada beban arus penuh (13W) dengan 25 ° C tanpa mengalir.

Gambar 8: riak tegangan output pada nominal tegangan input andrated arus beban (200 mV / div). Kapasitansi beban: 1μFceramic kapasitor dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.

Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (200ms / div) .Input tegangan pre-applied.Ch 1: Vout (10V / div). Ch 2: ON / OFF input (2V / div).

Gambar 10: Shut-down time jatuh pada beban penuh (400μs / div) ch 1: Vout (10V / div) ch 2: ON / OFF input (2V / div)

Gambar 11: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Loadcap: 10μF, 100 MQ ESR kapasitor tantalum dan 1μFceramic kapasitor. Ch 1: Vout (500mv / div).

Gambar 12: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik). Loadcap: 220μF, 30 MQ ESR kapasitor tantalum dan 1μFceramic topi. Ch 1: Vout (500mv / div).

7. Informasi Fisik

7.1 Garis Besar Teknik

Catatan:

1. Semua pin 0,024 "(0.6mm) dia. tanpa bahu.

2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin orboth.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm), x.xxx ± 0.010 di (x.xx ± 0.25mm)..

7.2 Pin Penunjukan

Pin No. Nama Fungsi
1 Vin (-) Tegangan input negatif
2 Memungkinkan Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.
3 Vin (+) Tegangan input positif
4 Vout (+) Positif Tegangan output
5 Vout (-) Negatif Tegangan output
6 Vout (+) Positif Tegangan output
7 Memangkas Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.

Rincian kontak
