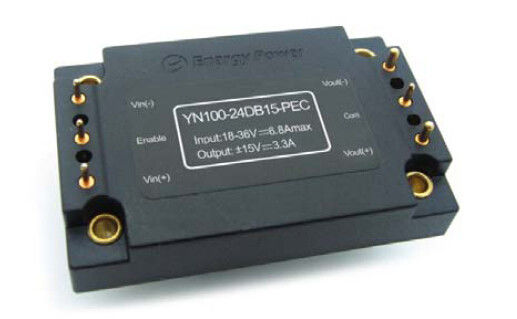

DC-DC Converter 100W output 15V YN100-24DB15-PEC
Fitur Utama
Output daya: 100W
Berbagai masukan macam: 18-36Vdc
Efisiensi konversi yang tinggi: Hingga 91%
Peraturan baris untuk ± 1%
Regulasi beban ± 1%
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output lebih Lancar perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan kekuatan canggih
pengolahan, kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, keandalan dan efektivitas biaya
dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp
switching menyediakan kepadatan daya tinggi dengan noise rendah dan
efisiensi tinggi.
1. Karakteristik Listrik
1.1 Penilaian Maksimum Absolute
| Parameter | Min | Typ | Max | Unit | Catatan |
| Input Voltage | | | 40 | Vdc | Terus menerus, non-operasi |
| | 38 | Vdc | Terus menerus, operasi |
| | 40 | Vdc | Operasi perlindungan sementara, <100ms |
| Isolasi Tegangan | | | 2000 | Vdc | Input ke output |
| Suhu Operasional | -40 | | 100 | ℃ | Mengingat PCB Suhu |
| Suhu Penyimpanan | -55 | | 105 | ℃ | |
| Aktifkan untuk -Vin Voltage | -0.5 | | 10 | Vdc | |
1.2 Karakteristik Masukan
| Parameter | Min | Typ | Max | Unit | Catatan |
| Tegangan masukan Rentang | 18 | 24 | 36 | Vdc | |
| U-Voltage Lockout | | 17,5 | 17,9 | Vdc | Titik pemulihan |
| 15,5 | 16,5 | | Vdc | Lindungi titik |
| Maksimum Input Current | | | 6.8 | Sebuah | Vin min, beban penuh output |
| Efisiensi | | 90 | | % | Input; Nilai beban |
| Disipasi, siaga | | | 12 | W | Tidak ada beban |
1.3 Karakteristik output
| Parameter | Min | Typ | Max | Unit | Catatan |
| Output Voltage Set titik | 14,85 | 15 | 15.15 | Vdc | + Vout | Tegangan input dinilai, ada beban |
| -14,85 | -15 | -15,15 | Vdc | -Vout |
| Output Voltage Rentang | 14,55 | 15 | 15,45 | Vdc | + Vout | Tegangan input dinilai, beban |
| -14,55 | -15 | -15,45 | Vdc | -Vout |
| Output Current Rentang | 0 | | 3.33 | Sebuah | + Vout | Dua pada saat yang sama meningkatkan beban |
| 0 | | 3.33 | Sebuah | -Vout |
| Peraturan Baris | | ± 0,5 | ± 1 | % | + Vout | Dua pada saat yang sama meningkatkan beban |
| ± 0,5 | ± 1 | % | -Vout |
| Peraturan beban | | ± 0,5 | ± 1 | % | + Vout | Dua pada saat yang sama meningkatkan beban |
| ± 0,5 | ± 1 | % | -Vout |
Output lebih Lancar perlindungan | 3,5 | 4 | 4.4 | Sebuah | + Vout | 95% dari tegangan output, beban |
| 3,5 | 4 | 4.4 | Sebuah | -Vout |
| Short Circuit Current | | | 4 | Sebuah | + Vout | Dua simultan arus pendek |
| | 4 | Sebuah | -Vout |
| Ripple (RMS) | | 100 | | mV | + Vout | Masukan nominal; beban penuh; 20 MHz bandwidth. |
| 100 | | mV | -Vout |
| Kebisingan (puncak ke puncak) | | 150 | | mV | + Vout |
| 150 | | mV | -Vout |
Beban kapasitif dari themachine | | | 2200 | uF | + Vout | |
| | 2200 | uF | -Vout | |
1.4 Karakteristik Respon Dinamis
| Parameter | Min | Typ | Max | Unit | Catatan |
| Perubahan Dalam Output Current | | 480 | | mV | 50% sampai 75% sampai 50% Iout max; (Di / dt = 0.1A / mikrodetik) |
| 600 | | mV | 50% sampai 75% sampai 50% Iout max; (Di / dt = 2.5A / mikrodetik) |
| Waktu pemulihan yang dinamis | | 300 | | mikrodetik | |
| Turn-on Waktu | | 30 | | Nona | Mulai dari vin ke vout kenaikan sampai 90% |
| Turn-off overshoot | | 5 | | Nona | |
1.5 Karakteristik Fungsional
| Parameter | Min | Typ | Max | Unit | Catatan |
| Switching Frekuensi | 187 | 230 | 255 | KHz | |
| Aktifkan sekarang | | | 10 | mA | |
| Aktifkan (ON / OFF) | 3,5 | | 10 | Vdc | ON-kontrol, Logic tinggi atau mengambang |
| -0.5 | | 0,5 | Vdc | OFF-kontrol, Logic rendah |
| Over-beban Perlindungan | 105 | 115 | 130 | % | Mode aktif, Pulse saat (100% rared beban) |
| Perlindungan hubung singkat | | | 65 | MQ | Modus Hiccup, karena pemulihan |
| Perlindungan Suhu berlebihan | | 105 | | ℃ | Melindungi titik, Mengingat PCB Suhu |
| 90 | | ℃ | Titik pemulihan |
1.6 Karakteristik Isolasi
| Parameter | Min | Typ | Max | Unit | Catatan |
| Isolasi Tegangan | 1500 | | | Vdc | Input ke output |
| 1500 | | | Vdc | Masukan ke Base |
| 500 | | | Vdc | Output ke Base |
| Perlawanan Isolasi | 100 | | | MQ | Pada 500VDC untuk menguji ketika atmosfer tekanan dan RH 90% |
| Isolasi Kapasitansi | | 1000 | | pF | |
2. Karakteristik Umum
| Parameter | Min | Typ | Max | Unit | Catatan |
| Berat | | 2,8 (80) | | Oz (g) | |
| MTBF (dihitung) | 1 | | | MHrs | TR-NWT-000332; Beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
| Parameter | Min | Typ | Max | Unit | Catatan |
| Suhu Operasional | -40 | | 100 | ℃ | Suhu dasar PCB |
| Suhu Penyimpanan | -55 | | 105 | ℃ | Ambient |
| Koefisien temperatur | | | ± 0,02 | % / ℃ | |
| Kelembaban | 20 | | 95 | % RH | |
4. Standar Kepatuhan
| Parameter | Catatan |
| MIL-STD-704 | |
| MIL-STD-1399 | |
| MIL-STD-810 | |
| UL / cUL60950 | |
| EN60950 | |
| GB4943 | |
| IEC 61000-4-2 | |
5. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs
arus beban minimum, nominal, dan maksimum
tegangan input pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60%
nilai daya vs tingkat aliran udara untuk suhu udara ambien dari
25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).
Gambar 3: Kurva keluaran maksimum daya derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui
400 LFM dengan udara mengalir dari pin 3 ke pin 1 (masukan nominal
tegangan).
Gambar 4: riak tegangan output pada input nominal
tegangan dan nilai arus beban (20 mV / div). Beban
kapasitansi: 0.1μF keramik kapasitor dan 10μF tantalum
kapasitor. Bandwidth: 20 MHz.
Gambar 5: plot Termal converter pada beban penuh
saat ini (150W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air yang mengalir di konverter dari
pin 3 ke pin 1 (tegangan input nominal).
Gambar 6: plot Termal converter pada beban penuh
saat ini (150W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air yang mengalir di konverter dari
input ke output (tegangan input nominal).
Gambar 7: Turn-on sementara pada beban penuh (beban resistif)
(20ms / div) .Input tegangan pra-diterapkan.
Ch1: Vout (10V / div); CH2: ON / OFF Input (2V / div)
Gambar 8: Shut-down time jatuh pada beban penuh (40 ms / div).
Ch1: Vout (10V / div); CH2: ON / OFF Input (2V / div)
Gambar 9: respon tegangan output untuk langkah-perubahan
arus beban (50% -75% -50% dari Iout (max); dI / dt =
0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR tantalum
kapasitor dan 0.1μF kapasitor keramik. Ch1: Vout +
(200mV / div), CH2: Vout- (200mV / div).
Gambar 10: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban
topi: 470μF, 30 mW ESR kapasitor tantalum dan 0.1μF keramik
cap. Ch1: Vout + (200mV / div), CH2: Vout- (200mV / div).
6. Informasi Fisik
6.1 Garis Besar Teknik
Catatan:
1. Pins 4, 6 adalah 1.52mm dia. dengan 2.16mm dia.
2. Pins 1-3 adalah 1.02mm dia. dengan 1.65mm dia.
3. Toleransi: xx ± 0.5mm.x.xx ± 0.25mm
6.2 Pin Penunjukan
| Pin No. | Nama | Fungsi |
| 1 | Vin (+) | Tegangan input positif |
| 2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
| 3 | Vin (-) | Tegangan input negatif |
| 4 | Vout (-) | Tegangan output negatif |
| 5 | Com | Tanah |
| 6 | Vout (+) | Tegangan output positif |
