18‐36 V input voltage dc dc converter 50 Watt Output 8V XD50-24S8-PEC

18‐36 V input voltage dc dc converter 50 Watt Output 8V XD50-24S8-PEC

  • 18‐36 V  input voltage dc dc converter 50 Watt Output 8V XD50-24S8-PEC
18‐36 V  input voltage dc dc converter 50 Watt Output 8V XD50-24S8-PEC
Detail produk:
Place of Origin: China
Nama merek: Enargy
Model Number: XD50-24S8-PEC
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 1000Pcs/week
Kontak
Detil Deskripsi produk
Cahaya Tinggi:

Terisolasi Dc Dc Converter

,

modul konverter dc-dc

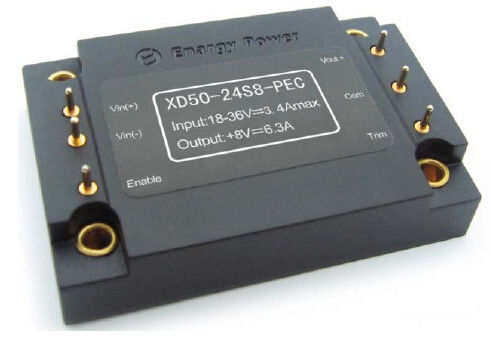

DC-DC Converter 50W output 8V XD50-24S8-PEC

Fitur:

Berbagai masukan macam: 18-36 V

Output daya: 50W

Tinggi efisiensi konversi: 89%

Peraturan baris ke: ± 1%

Regulasi beban: ± 1%

Tegangan input di bawah-lock-out

Tegangan output langsing ± -8 ~ + 10% Vout

Output over-saat ini perlindungan

Modus Hiccup perlindungan hubung singkat

Output over-voltage perlindungan

Aktifkan (On / Off) Kontrol

Isolasi Tegangan (Input ke output): 1500Vdc

Ikhtisar Produk:

Modul-modul konverter DC-DC menggunakan kekuatan canggih

pengolahan, kontrol dan kemasan teknologi untuk

memberikan kinerja, fleksibilitas, keandalan dan biaya

efektivitas komponen listrik yang matang. Tinggi

frekuensi Active Clamp switching menyediakan daya tinggi

density dengan kebisingan yang rendah dan efisiensi yang tinggi.

1. Karakteristik Listrik

1.1 Penilaian Maksimum Absolute

Parameter

Min

Typ

Max

Unit

Catatan

Input Voltage

40

Vdc

Terus menerus, non-operasi

36

Vdc

Terus menerus, operasi

40

Vdc

Tegangan impuls, <100ms, operasi

Isolasi tegangan

2000

Vdc

Input ke output

Suhu Operasional

-40

100

Mengingat PCB Suhu

Suhu Penyimpanan

-55

105

Aktifkan untuk -Vin Voltage

-2

10

Vdc

1.2 Karakteristik Masukan

Parameter

Min

Typ

Max

Unit

Catatan

Operasi rentang tegangan input

18

24

36

Vdc

Masukan U-Voltage Lockout

17.0

17,5

17,9

Vdc

Titik pemulihan

16

16,5

17.0

Vdc

Lindungi titik

Maksimum Input Current

3.4

Sebuah

Vin min, beban penuh keluaran

Efisiensi

88

%

Input; dinilai beban

Disipasi, Siaga

5

W

Tidak ada beban

1.3 Karakteristik output

Parameter

Min

Typ

Max

Unit

Catatan

Output Voltage Set titik

7.92

8.00

8.08

Vdc

Tegangan input dinilai, beban

Output Voltage Rentang

7.84

8.00

8.16

Vdc

Output Current Rentang

0,1

6.3

Sebuah

Peraturan tegangan

± 0,2

± 1

%

Peraturan beban

± 0,2

± 1

%

Output over-saat ini perlindungan

8

Sebuah

90% dari tegangan output dinilai

Output Pendek Circui sekarang

10

20

Sebuah

RMS

15

mV

Masukan nominal; beban penuh; 20MHz, bandwidth

puncak ke puncak

75

mV

Beban kapasitif dari themachine

4000

uF

1.4 Karakteristik Respon Dinamis

Parameter

Min

Typ

Max

Unit

Catatan

Perubahan Output Current

400

mV

Beban change50% ~ 75% ~ 50% Iout max, di / dt =

0.1A / mikrodetik

400

mV

Beban change50% ~ 75% ~ 50% Iout max, di / dt =

2.5A / mikrodetik

Waktu pemulihan yang dinamis

300

uS

Turn-on Waktu

5

Nona

Mulai dari vin ke vout kenaikan sampai 90%

Turn-off overshoot

5

%

1.5 Karakteristik Fungsional

Parameter

Min

Typ

Max

Unit

Catatan

Switching Frekuensi

180

200

230

KHz

Output Potong

10

% Vout

Potong Up

8

Potong Bawah

Aktifkan sekarang

1

mA

Aktifkan (ON / OFF)

1

15

Vdc

ON-kontrol, Logic tinggi atau mengambang

-0.5

0,3

Vdc

OFF-kontrol, Logic rendah

Over-Voltage Protection

110

130

%

Beban

Over-beban Perlindungan

110

%

Mode aktif, Pulse saat (100% rared beban)

Perlindungan pendek-Circuit

65

MQ

Modus Hiccup, karena pemulihan

1.6 Karakteristik Isolasi

Parameter

Min

Typ

Max

Unit

Catatan

Isolasi Tegangan

1500

Vdc

Input ke output

1500

Vdc

Dalam basis

500

Vdc

Keluar ke basis

Perlawanan Isolasi

100

MQ

Pada 500VDC untuk menguji ketika atmosfer

tekanan dan RH 90%

Isolasi Kapasitansi

1000

pF

Karakteristik 2.General

Parameter

Min

Typ

Max

Unit

Catatan

Berat

25

g

MTBF

1

MHrs

TR-NWT-000332; Beban 80%, 300LFM,

40 ℃ Ta

Karakteristik 3.Environmental

Parameter

Min

Typ

Max

Unit

Catatan

Suhu Operasional

-40

100

Diperpanjang, suhu dasar PCB

Suhu Penyimpanan

-55

105

Ambient

Koefisien temperatur

± 0,02

% / ℃

Kelembaban

20

95

% RH

4.Standards Kepatuhan

Parameter

Catatan

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL / cUL60950

EN60950

GB4943

IEC 61000-4-2

5. KERJA WAVE

Gambar 1: Efisiensi di nominal tegangan output vs beban
saat ini minimum, nominal, dan input maksimum
tegangan pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan
60% dinilai listrik vs tingkat aliran udara untuk udara ambien
suhu 25 ° C.

Gambar 3: Kurva keluaran maksimum daya derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM
melalui 400 LFM dengan udara mengalir dari pin 1 ke pin 3
(Tegangan input nominal).

Gambar 4: riak tegangan output pada tegangan input nominal
dan diberi arus beban. Kapasitansi beban: 0.1μF keramik
kapasitor dan 10μF tantalum kapasitor. Bandwidth: 20
MHz.

Gambar 5: plot Termal converter pada beban penuh
saat ini (50W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air yang mengalir di konverter dari
pin 1 ke pin 3 (tegangan input nominal).

Gambar 6: plot Termal converter pada beban penuh
saat ini (50W) dengan 25 ° C udara yang mengalir pada tingkat
200 LFM. Air yang mengalir di konverter dari
input ke output (tegangan input nominal).

Gambar 7: Turn-on sementara pada beban penuh (beban resistif)
(10 ms / div) .Input tegangan pra-diterapkan.
Ch1: Vout (5V / div)
Ch2: ON / OFF Input (500mv / div)

Gambar 8: Shut-down time jatuh pada beban penuh (10 ms / div).
Ch1: Vout (5V / div)
Ch2: ON / OFF Input (500mv / div)

Gambar 9: respon tegangan output untuk langkah-perubahan
arus beban (50% -75% -50% dari Iout (max); dI / dt =
0.1A / mikrodetik). Beban topi: 10μF, 100mΩ ESR tantalum
kapasitor dan 0.1μF kapasitor keramik.
Ch1: Vout (200mV / div)

Gambar 10: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik).
Beban topi: 10μF, 30 MQ ESR kapasitor tantalum dan 0.1μF
cap keramik. Ch1: Vout (200mV / div)

Informasi 6.Physical
Garis 6.1Mechanical

Catatan:
1. Semua pin 1.02mm dia ..
2.Tolerances: xx ± 0.5mm, x.xx ± 0.25mm

6.2 Pin Penunjukan

Pin No.

Nama

Fungsi

1

Memungkinkan

Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.

2

Vin (-)

Tegangan input negatif

3

Vin (+)

Tegangan input positif

4

Vout (+)

Tegangan output positif

5

Com

Tanah

6

Memangkas

Tegangan output negatif

Rincian kontak
