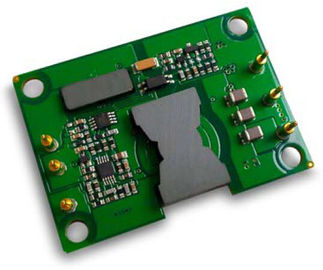

DC-DC Converter 40W output 5V 8A XD40-24S5-POCW

Fitur Utama

Output daya: 40W

Berbagai masukan macam: 20-60Vdc

Efisiensi konversi yang tinggi: Hingga 91%

Peraturan baris untuk ± 1%

Regulasi beban ± 1%

Frekuensi operasi Tetap

Isolasi tegangan: 1500V

Aktifkan (ON / OFF) control

Output over-voltage perlindungan

Output over-beban perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing: -8 ~ 10%

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan kekuatan canggih

pengolahan, kontrol dan kemasan teknologi untuk memberikan

kinerja, fleksibilitas, keandalan dan efektivitas biaya

dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp

switching menyediakan kepadatan daya tinggi dengan noise rendah dan

efisiensi tinggi.

1. Karakteristik Listrik

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.

1.1 Penilaian Maksimum Absolute

1.2 Karakteristik Masukan

1.3 Karakteristik output

1.4 Karakteristik Respon Dinamis

1.5 Karakteristik Fungsional

1.6 Karakteristik Isolasi

2. Karakteristik Umum

3. Karakteristik Lingkungan

4. Standar Kepatuhan

5. Kualifikasi Keterangan

6. Gelombang Khas dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs beban
saat ini minimum, nominal, dan tegangan input maksimum
pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60%
nilai daya vs tingkat aliran udara untuk suhu udara ambien dari
25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).

Gambar 3: disipasi daya di nominal tegangan output vs
arus beban minimum, nominal, dan input maksimum
tegangan pada 25 ° C.

Gambar 4: disipasi daya pada tegangan keluaran nominal dan
60% dinilai listrik vs tingkat aliran udara untuk udara ambien
suhu 25 ° C, 40 ° C, dan 55 ° C (input nominal
tegangan).

Gambar 5: kurva keluaran maksimum daya derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui
400 LFM dengan udara mengalir dari pin 1 ke pin 3 (input nominal
tegangan).

Gambar 6: plot Termal converter di 8 amp arus beban
(40W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air adalah
mengalir di converter dari pin 1 ke pin 3 (nominal
tegangan input).

Gambar 7: kurva keluaran maksimum power-derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui
400 LFM dengan udara yang mengalir dari input ke output (nominal
tegangan input).

Gambar 8: Plot Termal converter di 8 amp arus beban
(40W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air adalah
mengalir di konverter dari input ke output (nominal
tegangan input).

Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (2
ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (2V / div). Ch
2: ON / OFF input (200mV / div)

Gambar 10: Shut-down time jatuh pada beban penuh (2 ms / div).
Ch 1: Vout (2V / div)
Ch 2: ON / OFF input (200m V / div)

Gambar 11: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban
topi: 10μF, 100 mW ESR kapasitor tantalum dan 0.1uF
kapasitor keramik. Ch 1: Vout (200mV / div).

Gambar 12: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik). Beban
topi: 10μF, 30 mW ESR kapasitor tantalum dan 0.1uF
cap keramik. Ch 1: Vout (200mV / div).

Gambar 13: riak tegangan output pada tegangan input nominal
dan diberi beban saat ini (20 mV / div). Kapasitansi beban: 1μF
kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth:
20 MHz. Lihat Gambar 13 & bagian 7.

7. Fungsi Spesifikasi
7.1 Mengaktifkan (ON / OFF) Control (Pin 1)
Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (ON / OFF) fungsi
berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing.
Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Terbuka
kolektor (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin.
Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau
jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan
menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke -Vin
pin (logika negatif) .Figure A Rincian lima sirkuit yang mungkin untuk mendorong ON pin / OFF. Gambar B adalah melihat rinci
internal ON sirkuit / OFF.

Gambar A: Berbagai sirkuit untuk mengemudi ON pin / OFF.

Gambar B: internal ON / OFF pin sirkuit

7.2 Tegangan Potong (Pin 6)
Tegangan output dapat disesuaikan atas atau bawah dengan resistor eksternal. Tegangan output akan meningkat ketika
eksternal pemangkasan resistor terhubung antara Trim dan Com pin. Tegangan output akan menurun bila
eksternal pemangkasan resistor dihubungkan antara Trim dan Vout (+) pin. (Gambar C).

Output Potong

Gambar C: Output tegangan sirkuit eksternal Potong

7.3 Fitur Perlindungan
· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari
sistem masukan masalah ketidakstabilan, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input
naik, itu harus melebihi Turn-On nilai Tegangan Threshold khas (tercantum pada halaman spesifikasi) sebelum konverter
akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah Voltage Turn-Off nilai Threshold khas
sebelum converter akan mati.
· Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah
impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah Output ditentukan
DC Current-Batas Shutdown Tegangan, konverter ke mode cegukan negara terbatas perlindungan sirkuit pendek sampai
Kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.
· Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul.
Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi mencapai merasakan
nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu merasakan
Lokasi jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.
8. Aplikasi Khas dan Desain Pertimbangan
8.1 aplikasi sirkuit Khas

Gambar D: rangkaian aplikasi Khas (unit logika negatif, diaktifkan secara permanen).

8.2 Masukan Penyaringan

DC-DC konverter, oleh alam, menghasilkan signifikan
tingkat kedua dilakukan dan memancarkan suara. Itu
suara dilakukan termasuk modus umum dan diferensial
modus suara. Umum modus kebisingan langsung terkait
dengan kapasitansi parasit yang efektif antara kekuatan
modul konduktor masukan dan chassis tanah. Itu
modus diferensial kebisingan di konduktor masukan. Ini
dianjurkan untuk memiliki beberapa tingkat EMI penekanan untuk
modul daya.
Dilakukan kebisingan pada saluran listrik input dapat terjadi
baik sebagai diferensial atau umum-mode arus kebisingan. Itu
standar yang dibutuhkan untuk emisi yang dilakukan adalah EN55022
Kelas A (FCC Part15). (Lihat Gambar E)

9. Uji Metode
9.1 Keluaran Ripple & Kebisingan Test:
Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi paku beralih kebisingan. Itu
beralih mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; switching frekuensi tinggi
kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. Switching kebisingan biasanya ditentukan dengan 20
MHz bandwidth untuk mencakup semua harmonik signifikan untuk paku kebisingan.
Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan
langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di
terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Itu
clip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan
Common-mode suara untuk pengukuran juga.
Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar F. Sebuah probe socket (Tektronix, PN
131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.

Gambar F: Ripple & Kebisingan Standar Pengujian Sarana.

10. Informasi Fisik
10.1 Garis Teknik

Catatan:
1. Semua pin 0.040 "(1.02mm) dia. dengan 0,09 "(2.2mm) dia. kebuntuan bahu.
2. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)

10.2 Pin Penunjukan
