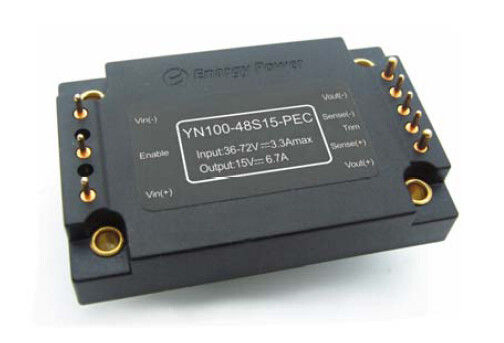

DC-DC Converter 100W output 12V YN100-48S15-PEC
Fitur Utama
Output daya: 100W
Berbagai masukan macam: 36-72Vdc
Efisiensi konversi yang tinggi: Hingga 92%
Peraturan baris untuk ± 0,5%
Regulasi beban ± 0,5%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 5%
Paket: Encapsulated
Quarter Brick: 2.30 × 1.48 × 0.48in
58,5 × 37,6 × 12.3mm
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan kekuatan canggih
pengolahan, kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, keandalan dan efektivitas biaya
dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp
switching menyediakan kepadatan daya tinggi dengan noise rendah dan
efisiensi tinggi.
1. Karakteristik Listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 78 | Vdc | Terus menerus, non-operasi | ||
75 | Vdc | Terus menerus, operasi | |||
78 | Vdc | Operasi perlindungan sementara, <100ms | |||
Isolasi Tegangan | 2000 | Vdc | Input ke output | ||
Suhu Operasional | -55 | 100 | ℃ | ||
Suhu Penyimpanan | -65 | 125 | ℃ | ||
Aktifkan untuk Vin Tegangan | -0.8 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 36 | 48 | 72 | Vdc | Kontinu |
U-Voltage Lockout | 35,5 | 35,9 | Vdc | Turn-on Ambang | |
32,5 | 34,0 | Vdc | Turn-off Threshold | ||
Maksimum Input Current | 3,5 | Sebuah | Beban penuh; 36VDC masukan | ||
Efisiensi | 92,5 | % | Figures1-4 | ||
Menghilangnya | 7 | 11 | W | Tidak ada beban | |
Cacat Input Current | 10 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | uF | Khas ESR 0.1-0.2W |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 14,85 | 15.00 | 15.15 | Vdc | Masukan nominal; Tidak ada beban; 25 ℃ |
Output Voltage Rentang | 14.80 | 15,03 | 15.20 | Vdc | |
Output Current Rentang | 0 | 6.7 | Sebuah | Tunduk derating termal; Angka 5 - 8 | |
Peraturan Baris | ± 0,05 | ± 0.50 | % | Baris rendah untuk garis tinggi; Beban penuh | |
Peraturan beban | ± 0,09 | ± 0.50 | % | Tidak ada beban untuk beban penuh; Masukan Nominal | |
Peraturan suhu | ± 0,02 | % / ° C | Selama rentang suhu operasi | ||
Batas saat ini | 7 | 7.7 | 8,7 | Sebuah | Tegangan output 95% dari nominal |
Short Circuit Current | 0,3 | 7.7 | 8.5 | Sebuah | Tegangan output <250 mV |
Ripple (RMS) | 50 | mV | Masukan nominal; Beban penuh; 20 MHzbandwidth; Gambar 13 | ||
Kebisingan (puncak ke puncak) | 150 | mV | |||
Maksimum Output Cap. | 4000 | uF | Masukan nominal; Beban penuh | ||
Output Voltage Potong | ± 5 | % | Masukan nominal; Beban penuh; 25 ° C |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current (Di / dt = 0.1A / mikrodetik) | 440 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 11 | ||
Perubahan Dalam Output Current (Di / dt = 2.5A / mikrodetik) | 520 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 12 | ||
Settling Waktu | 300 | mikrodetik | Untuk dalam 1% Vout nom. | ||
Turn-on Waktu | 15 | Nona | Beban penuh; Vout = 90% nom. Gambar 9 | ||
Shut-down Jatuh Waktu | 5 | Nona | Beban penuh; Vout = 10% nom. Gambar 10 | ||
Output Voltage Overshoot | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 187 | 230 | 255 | KHz | Tahap regulasi dan tahapan Isolasi |
Trim (pin6) | Lihat bagian 7.3 Tegangan Potong (pin6) | ||||
Output Voltage Potong | 5 | % | Potong up, Potong Pin ke Vout ( ). | ||
5 | % | Memangkas, Trim Pin ke Vout (-). | |||
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 7.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 10 | Vdc | Aktifkan pin mengambang | ||
0,5 | mA | ||||
Aktifkan (ON-OFF Control) Logika Positif | 3,5 | 10 | Vdc | ON-Control, Logika tinggi atau mengambang | |
-0.5 | 0,5 | Vdc | OFF-Control, Logika rendah | ||
Over-beban Perlindungan | 105 | 115 | 130 | % | Saat-Mode, Pulse oleh Pulse sekarang Batas Ambang, (% Nilai Load) |
Perlindungan pendek-Circuit | 65 | MQ | Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Perlawanan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
15 | ℃ | Histeresis |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika atmosfer tekanan dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 2,5 (72) | Oz (g) | Dikemas | ||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; Beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | 100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -65 | 125 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non-Kondensasi |
4. Standar Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; Meja & komponen plastik UL94V-0 compliant |
IEC 61000-4-2 |
5. Kualifikasi Keterangan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C, dan 55 ° C (Vin nominal).
Gambar 3: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.
Gambar 4: disipasi daya pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C, dan 55 ° C (input tegangan derating).
Gambar 5: keluaran kurva daya derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara mengalir dari pin 3 ke pin 1 (masukan tegangan derating).
Gambar 6: plot Thermal konverter di saat beban penuh (100W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air yang mengalir di converter dari pin 3 ke pin 1 (masukan tegangan derating).
Gambar 7: keluaran kurva power-derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara yang mengalir dari input ke output (tegangan input nominal).
Gambar 8: Plot Thermal konverter di saat beban penuh (100W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air yang mengalir di konverter dari input ke output (tegangan input nominal).
Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (20 ms / div) .Input tegangan pra-diterapkan. Ch 1: Vout (5V / div) ch 2: ON / OFF input (2V / div)
Gambar 10: Shut-down time jatuh pada beban penuh (20 ms / div). Ch 1: Vout (5V / div) ch 2: ON / OFF input (2V / div).
Gambar 11: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR kapasitor tantalum dan 1μF kapasitor keramik. Ch 1: Vout (200mV / div).
Gambar 12: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban topi: 470μF, 30 MQ ESR kapasitor tantalum dan 1μF cap keramik. Ch 1: Vout (200mV / div).
Gambar 13: riak tegangan output pada tegangan input nominal dan nilai arus beban (50mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
7. Fungsi Spesifikasi
7.1 Mengaktifkan (ON / OFF) Control (Pin 2)
Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (On / Off) fungsi berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing. Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Kolektor terbuka (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin. Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau jarak jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke pin -Vin (logika negatif). Gambar A rincian lima sirkuit yang mungkin untuk mendorong ON / OFF pin. Gambar B adalah melihat rinci internal ON sirkuit / OFF.
Gambar A: Berbagai sirkuit untuk mengemudi ON pin / OFF.
Gambar B: internal ON / OFF pin sirkuit.
7.2 Remote Sensing (Pins 7 dan 5)
Penginderaan jauh memungkinkan converter untuk merasakan tegangan output langsung pada titik beban dan dengan demikian secara otomatis mengkompensasi beban konduktor distribusi & kontak kerugian (Gambar C). Ada satu memimpin akal untuk setiap terminal output, ditunjuk + Sense and -Sense. Lead ini membawa sangat rendah saat ini dibandingkan dengan lead beban. Internal resistor terhubung antara rasa terminal dan terminal output daya. Jika rasa remote tidak digunakan, arti mengarah kebutuhan akan korsleting untuk memimpin keluaran masing-masing (Gambar D).
Perawatan harus diambil ketika membuat koneksi output. Jika terminal output harus memutuskan sebelum garis akal, arus beban penuh akan mengalir ke bawah garis akal dan merusak resistor penginderaan internal. Pastikan untuk selalu mematikan konverter sebelum membuat koneksi output. Tegangan kompensasi maksimum untuk penurunan line hingga 0.5V.
Gambar C: Remote Rasa Connection.
Gambar D: Remote Rasa tidak digunakan.
7.3 Tegangan Potong (Pin 6)
Tegangan output dapat disesuaikan atas atau bawah dengan resistor eksternal. Ada langsing logika positif dan langsing logika negatif tersedia. Untuk logika positif, tegangan output akan meningkat ketika pemangkasan resistor eksternal dihubungkan antara Trim dan + Vout / + Rasa pin. Tegangan output akan menurun ketika pemangkasan resistor eksternal dihubungkan antara Trim dan -Vout / pin -Sense. Sebuah multi-turn 20KΩ pot langsing juga dapat digunakan untuk mengatur tegangan output atas atau bawah (Gambar E & F).
Potong-Up | Potong Pin untuk + Rasa | Potong Pin untuk -Sense |
Langsing-Down | Potong Pin untuk -Sense | Potong Pin untuk + Rasa |
Gambar E: Positif Potong Logic.
Gambar F: Trim Pot Connection.
7.4 Fitur Perlindungan
· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari masalah ketidakstabilan sistem input, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input meningkat, itu harus melebihi Turn-On nilai Tegangan Threshold khas (tercantum pada halaman spesifikasi) sebelum converter akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah nilai Tegangan Threshold Turn-Off khas sebelum converter akan mati.
· Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah output ditentukan DC sekarang-Batas Shutdown Tegangan, konverter ke mode cegukan tak terbatas negara perlindungan sirkuit pendek sampai kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.
· Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul. Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi merasakan mencapai nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu lokasi merasakan jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.
8. Khas Aplikasi Dan Desain Pertimbangan
8.1 Circuit Aplikasi Khas
Gambar G: rangkaian aplikasi Khas (unit logika negatif, diaktifkan secara permanen).
8.2 Masukan Penyaringan
DC-DC konverter, oleh alam, menghasilkan tingkat signifikan baik dilakukan dan memancarkan suara. Suara yang dilakukan termasuk modus umum dan suara modus diferensial. Umum modus kebisingan langsung berhubungan dengan kapasitansi parasit yang efektif antara modul daya input konduktor dan chassis tanah. Modus diferensial kebisingan di konduktor masukan. Disarankan untuk memiliki beberapa tingkat EMI penekanan pada modul power. Dilakukan kebisingan di garis daya input dapat terjadi baik sebagai diferensial atau umum-mode arus kebisingan. Standar yang diperlukan untuk emisi yang dilakukan adalah EN55022 Kelas A (FCC Part15). (Lihat Gambar H).
Gambar H: Filtering Input.
9. Uji Metode 9.1 Keluaran Ripple & Kebisingan Uji Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi beralih paku kebisingan. Switching mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; frekuensi beralih tinggi kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. The switching kebisingan biasanya ditentukan dengan MHz bandwidth yang 20 untuk mencakup semua harmonik signifikan untuk paku kebisingan. Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Klip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan umum-mode suara untuk pengukuran juga. Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar I. Sebuah probe socket (Tektronix, PN 131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.
Gambar I: Ripple & Kebisingan Standar Pengujian Sarana.
10. Informasi Fisik
10.1 Garis Teknik
Catatan:
1. Pins 4, 8 adalah 0.060 "(1.52mm) dia. dengan 0,085 "(2.16mm) dia. kebuntuan bahu.
2. Semua pin lainnya adalah 0.040 "(1.02mm) dia. dengan 0,065 "(1.65mm) dia. kebuntuan bahu.
3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)
10.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (+) | Tegangan input positif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (-) | Tegangan input negatif |
4 | Vout (-) | Tegangan output negatif |
5 | Rasa (-) | Pengertian jarak jauh negatif. Rasa (-) dapat dihubungkan ke Vout (-) atau dibiarkan terbuka. |
6 | Memangkas | Output langsing tegangan. Tinggalkan Potong pin terbuka untuk tegangan output nominal. |
7 | Rasa (+) | Pengertian jarak jauh yang positif. Rasa (+) dapat dihubungkan ke Vout (+) atau dibiarkan terbuka. |
8 | Vout (+) | Tegangan output positif |
