Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | YN150-24S28-POC |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
Cahaya Tinggi: | Terisolasi Dc Dc Converter,daya tinggi dc dc converter |
---|

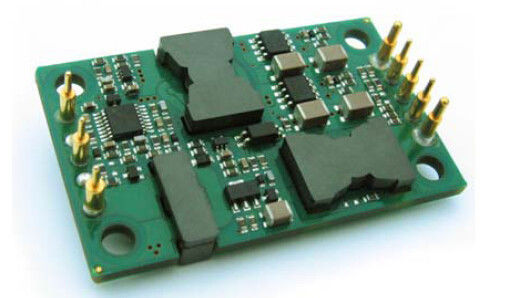

DC-DC Converter 150W output 12V YN150-24S28-POC
Fitur Utama
Output daya: 150W
Berbagai masukan macam: 18-36VDC
Efisiensi konversi yang tinggi: Hingga 93%
Peraturan baris untuk ± 1%
Regulasi beban ± 1%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing: ± 2% Vout
Paket: Open Frame
Quarter Brick: 2.20 × 1.37 × 0.42in
55,9 × 34,8 × 10.7mm
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan kekuatan canggih
pengolahan, kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, keandalan dan efektivitas biaya
dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp
switching menyediakan kepadatan daya tinggi dengan noise rendah dan
efisiensi tinggi.
1. Karakteristik Listrik
· Karakteristik Listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar,
kecuali ditentukan lain. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua data
pengujian di Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
Parameter | Min | Typ | Max | Unit | Catatan |
Input Voltage | 45 | Vdc | Terus menerus, non-operasi | ||
40 | Vdc | Terus menerus, operasi | |||
45 | Vdc | Operasi perlindungan sementara, <100ms | |||
Isolasi Tegangan | 2000 | Vdc | Input ke output | ||
Suhu Operasional | -55 | 100 | ℃ | ||
Suhu Penyimpanan | -65 | 125 | ℃ | ||
Aktifkan untuk Vin Tegangan | -0.5 | 10 | Vdc |
1.2 Karakteristik Masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan masukan Rentang | 18 | 24 | 36 | Vdc | Kontinu |
U-Voltage Lockout | 17,5 | 17,9 | Vdc | Turn-on Ambang | |
15,5 | 16,5 | Vdc | Turn-off Threshold | ||
Maksimum Input Current | 9.5 | Sebuah | Beban penuh; 18VDC Masukan | ||
Efisiensi | 92 | % | Angka 1-4 | ||
Menghilangnya | 5 | 12 | W | Tidak ada beban | |
Cacat Input Current | 5 | mA | Aktifkan pin rendah | ||
Merekomendasikan Masukan Eksternal Kapasitansi | 100 | uF | Khas ESR 0.1-0.2Ω |
1.3 Karakteristik output
Parameter | Min | Typ | Max | Unit | Catatan |
Output Voltage Set titik | 27.72 | 28.00 | 28,28 | Vdc | Masukan nominal; Tidak ada beban; 25 ℃ |
Output Voltage Rentang | 27.72 | 28.00 | 28,28 | Vdc | |
Output Current Rentang | 0,45 | 5.36 | Sebuah | Tunduk derating termal; Angka 5-8 | |
Peraturan Baris | ± 0,5 | ± 1 | % | Baris rendah untuk garis tinggi; beban penuh | |
Peraturan beban | ± 0,5 | ± 1 | % | Tidak ada beban untuk beban penuh; masukan nominal | |
Peraturan suhu | ± 0,02 | % / ° C | Selama rentang suhu operasi | ||
Batas saat ini | 5.6 | 6 | 6.9 | Sebuah | Tegangan output 95% dari nominal |
Short Circuit Current | 8 | Sebuah | Tegangan output <800 mV | ||
Ripple (RMS) | 180 | mV | Masukan nominal; beban penuh; 20 MHz bandwidth; Gambar 13 | ||
Kebisingan (puncak ke puncak) | 280 | mV | |||
Maksimum Output Cap. | 2700 | uF | Masukan nominal; beban penuh | ||
Output Voltage Potong | ± 2 | % | Masukan nominal; beban penuh; 25 ° C |
1.4 Karakteristik Respon Dinamis
Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current (Di / dt = 0.1A / mikrodetik) | 680 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 11 | ||
Perubahan Dalam Output Current (Di / dt = 2.5A / mikrodetik) | 680 | mV | 50% sampai 75% sampai 50% Iout max; Gambar 12 | ||
Settling Waktu | 300 | mikrodetik | Untuk dalam 1% Vout nom. | ||
Turn-on Waktu | 15 | Nona | Beban penuh; Vout = 90% nom. Gambar 9 | ||
Shut-down Jatuh Waktu | 5 | Nona | Beban penuh; Vout = 10% nom. Gambar 10 | ||
Output Voltage Overshoot | 5 | % |
1.5 Karakteristik Fungsional
Parameter | Min | Typ | Max | Unit | Catatan |
Switching Frekuensi | 187 | 230 | 255 | KHz | Tahap regulasi dan tahapan Isolasi |
Trim (pin6) | Lihat bagian 7.3 Tegangan Potong (pin6) | ||||
Output Voltage Potong | 2 | % | Potong up, Potong Pin ke Vout ( ). | ||
2 | % | Memangkas, Trim Pin ke Vout (-). | |||
Aktifkan (ON / OFF) Control (PIN2) | Lihat bagian 7.1 | ||||
Aktifkan Tegangan Aktifkan Sumber Lancar | 10 | Vdc | Aktifkan pin mengambang | ||
0,5 | mA | ||||
Aktifkan (ON - OFF Control) Logika Positif | 3,5 | 10 | Vdc | ON-Control, Logika tinggi atau mengambang | |
-0.5 | 0,5 | Vdc | OFF-Control, Logika rendah | ||
Over-beban Perlindungan | 105 | 115 | 130 | % | Saat-Mode, Pulse oleh Pulse sekarang Batas Ambang, (% Nilai Load) |
Perlindungan pendek-Circuit | 60 | MQ | Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Perlawanan | ||
Over-Suhu Perlindungan | 105 | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu | ||
15 | ℃ | Histeresis |
1.6 Karakteristik Isolasi
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi Tegangan | 1500 | Vdc | Input ke output | ||
1500 | Vdc | Masukan ke Base | |||
500 | Vdc | Output ke Base | |||
Perlawanan Isolasi | 10 | MQ | Pada 500VDC untuk menguji ketika atmosfer tekanan dan RH 90% | ||
Isolasi Kapasitansi | 1000 | pF |
2. Karakteristik Umum
Parameter | Min | Typ | Max | Unit | Catatan |
Berat | 1.4 (40) | Oz (g) | Open Frame | ||
MTBF (dihitung) | 1 | MHrs | TR-NWT-000332; Beban 80%, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu Operasional | -55 | 100 | ℃ | Diperpanjang, suhu dasar PCB | |
Suhu Penyimpanan | -55 | 125 | ℃ | Ambient | |
Koefisien temperatur | ± 0,02 | % / ℃ | |||
Kelembaban | 20 | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
4. Standar Kepatuhan
Parameter | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
5. Kualifikasi Keterangan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs beban
saat ini minimum, nominal, dan tegangan input maksimum
pada 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60%
nilai daya vs tingkat aliran udara untuk suhu udara ambien dari
25 ° C (tegangan input nominal).
Gambar 3: disipasi daya di nominal tegangan output vs
arus beban minimum, nominal, dan input maksimum
tegangan pada 25 ° C.
Gambar 4: disipasi daya pada tegangan keluaran nominal dan
60% dinilai listrik vs tingkat aliran udara untuk udara ambien
suhu 25 ° C, 40 ° C, dan 55 ° C (input nominal
tegangan).
Gambar 5: kurva keluaran maksimum daya derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui
400 LFM dengan udara mengalir dari pin 3 ke pin 1 (masukan nominal
tegangan).
Gambar 6: plot Thermal konverter pada beban arus penuh
(150W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air adalah
mengalir di converter dari pin 3 ke pin 1 (nominal
tegangan input).
Gambar 7: kurva keluaran maksimum power-derating vs
suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui
400 LFM dengan udara yang mengalir dari input ke output (nominal
tegangan input).
Gambar 8: Plot Thermal konverter pada beban arus penuh
(150W) dengan 25 ° C udara yang mengalir pada tingkat 200 LFM. Air adalah
mengalir di konverter dari input ke output (nominal
tegangan input).
Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (20
ms / div) .Input tegangan pra-diterapkan.
Ch 1: Vout (20V / div) ch 2: ON / OFF input (2V / div)
Gambar 10: Shut-down time jatuh pada beban penuh (40 ms / div).
Ch 1: Vout (20V / div) ch 2: ON / OFF input (2V / div).
Gambar 11: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban
topi: 10μF, 100 MQ ESR kapasitor tantalum dan 1μF keramik
kapasitor. Ch 1: Vout (500mv / div).
Gambar 12: respon tegangan output untuk langkah-perubahan beban
saat ini (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban
topi: 470μF, 30 MQ ESR kapasitor tantalum dan 1μF keramik
cap. Ch 1: Vout (500mv / div).
Gambar 13: riak tegangan output pada tegangan input nominal
dan diberi beban saat (100mV / div). Kapasitansi beban: 1μF
kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth:
20 MHz.
7. Fungsi Spesifikasi
7.1 Mengaktifkan (ON / OFF) Control (Pin 2)
Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (ON / OFF) fungsi
berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing.
Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Sebuah
kolektor terbuka (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin.
Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau
jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan
menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke -Vin
pin (logika negatif). Gambar A Rincian lima sirkuit yang mungkin untuk mendorong ON / OFF pin. Gambar B adalah melihat rinci
internal ON sirkuit / OFF.
Gambar A: Berbagai sirkuit untuk mengemudi ON pin / OFF.
Gambar B: internal ON / OFF pin sirkuit.
7.2 Remote Sensing (Pins 7 dan 5)
Penginderaan jauh memungkinkan converter untuk merasakan output
tegangan langsung pada titik beban dan dengan demikian secara otomatis
mengkompensasi kerugian distribusi & kontak beban konduktor
(Gambar C). Ada satu memimpin akal untuk setiap terminal output,
ditunjuk + Rasa dan -Sense. Lead ini membawa sangat rendah
saat ini dibandingkan dengan lead beban. Internal resistor adalah
Koneksi antara rasa terminal dan terminal output daya.
Jika rasa remote tidak digunakan, arti mengarah kebutuhan untuk menjadi
korsleting untuk memimpin keluaran masing-masing (Gambar D).
Perawatan harus diambil ketika membuat koneksi output. Jika
terminal output harus memutuskan sebelum garis akal,
arus beban penuh akan mengalir ke bawah garis akal dan
merusak resistor penginderaan internal. Pastikan untuk selalu daya
menuruni converter sebelum membuat koneksi output.
Tegangan kompensasi maksimum untuk penurunan line up to0.5V.
Gambar C: Remote Rasa Connection.
Gambar D: Remote Rasa tidak digunakan.
7.3 Tegangan Potong (Pin 6)
Tegangan output dapat disesuaikan atas atau bawah dengan resistor eksternal. Ada langsing logika positif dan negatif
memangkas logika yang tersedia. Untuk logika positif, tegangan output akan meningkat ketika pemangkasan resistor eksternal terhubung
antara Trim dan + Vout / + Rasa pin. Tegangan output akan menurun ketika pemangkasan resistor eksternal
Koneksi antara Trim dan -Vout / -Sense pin. Sebuah multi-turn 20KΩ langsing pot juga dapat digunakan untuk mengatur output
tegangan naik atau turun (Gambar E & F).
Potong-Up | Potong Pin untuk + Rasa | Potong Pin untuk -Sense |
Langsing-Down | Potong Pin untuk -Sense | Potong Pin untuk + Rasa |
Gambar E: Positif Potong Logic.
Gambar F: Trim Pot Connection.
7.4 Fitur Perlindungan
· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari
sistem masukan masalah ketidakstabilan, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input
naik, itu harus melebihi khas Turn-nilai Tegangan Threshold (tercantum pada halaman spesifikasi) sebelum konverter
akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah Turn-off nilai Tegangan Threshold khas
sebelum converter akan mati.
· Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah
impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah Output ditentukan
DC Current-Batas Shutdown Tegangan, konverter ke mode cegukan negara terbatas perlindungan sirkuit pendek sampai
Kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.
· Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul.
Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi mencapai merasakan
nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu merasakan
Lokasi jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.
8. Khas Aplikasi Dan Desain Pertimbangan
8.1 Circuit Aplikasi Khas
Gambar G: rangkaian aplikasi Khas (unit logika negatif, diaktifkan secara permanen).
8.2 Masukan Penyaringan
DC-DC konverter, oleh alam, menghasilkan tingkat signifikan
baik dilakukan dan memancarkan suara. Suara yang dilakukan termasuk
modus umum dan suara modus diferensial. Modus umum
noise secara langsung berkaitan dengan kapasitansi parasit yang efektif antara
modul daya konduktor masukan dan chassis tanah. Itu
modus diferensial kebisingan di konduktor masukan. Ini
dianjurkan untuk memiliki beberapa tingkat EMI penindasan ke listrik
modul.
Dilakukan kebisingan di garis daya input dapat terjadi baik sebagai
diferensial atau umum-mode suara arus. Standar yang diperlukan
untuk emisi yang dilakukan adalah EN55022 Kelas A (FCC Part15). (SeeFigure H).
Gambar H: Filtering Input.
9. Uji Metode
9.1 Keluaran Ripple & Kebisingan Uji
Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi paku beralih kebisingan. Itu
beralih mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; switching frekuensi tinggi
kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. Switching kebisingan biasanya ditentukan dengan 20
MHz bandwidth untuk mencakup semua harmonik signifikan untuk paku kebisingan.
Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan
langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di
terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Itu
clip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan
Common-mode suara untuk pengukuran juga.
Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar I. Sebuah probe socket (Tektronix, PN
131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.
Gambar I: Ripple & Kebisingan Standar Pengujian Sarana.
10. Informasi Fisik
10.1 Garis Teknik
Catatan:
1. Pins 4, 8 adalah 0.060 "(1.52mm) dia. dengan 0,085 "(2.16mm) dia. kebuntuan bahu.
2. Semua pin lainnya adalah 0.040 "(1.02mm) dia. dengan 0,065 "(1.65mm) dia. kebuntuan bahu.
3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).
x.xxx ± 0.010 di. (x.xx ± 0.25mm)
10.2 Pin Penunjukan
Pin No. | Nama | Fungsi |
1 | Vin (+) | Tegangan input positif |
2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
3 | Vin (-) | Tegangan input negatif |
4 | Vout (-) | Tegangan output negatif |
5 | Rasa (-) | Pengertian jarak jauh negatif. Rasa (-) dapat dihubungkan ke Vout (-) atau dibiarkan terbuka. |
6 | Memangkas | Output langsing tegangan. Tinggalkan Potong pin terbuka untuk tegangan output nominal. |
7 | Rasa (+) | Pengertian jarak jauh yang positif. Rasa (+) dapat dihubungkan ke Vout (+) atau dibiarkan terbuka. |
8 | Vout (+) | Tegangan output positif |
Kontak Person: Miss. Angel
Tel: 1598940345
Faks: 86-755-3697544
3FF plastik hitam mikro untuk Normal SIM Adapter, mikro 500pcs Box atu Polybag
Standard Micro ABS plastik untuk Normal SIM Adapter untuk ponsel
Hot menjual Sim mikro untuk standar Sim Adapter untuk seluler Normal
Plastik ABS Nano SIM Adapter, Adaptor kartu Nano SIM IPhone 4
Hitam IPhone 5 Nano SIM Adapter dengan Nano 4FF - 3FF
Unik IPhone5 Nano SIM Adapter Nano ABS plastik untuk kartu Mini
4FF - 3FF SIM Adapter, Nano mikro SIM Adaptor 500pcs Box atu Polybag
Plastik ABS 3FF mikro SIM Adapter untuk IPhone 4 atau IPhone 5
Plastik Nano 2 In 1 Combo mikro SIM Adaptor untuk IPhone 5 cm 1.2 x 0.9
