Terisolasi DC-DC Converter

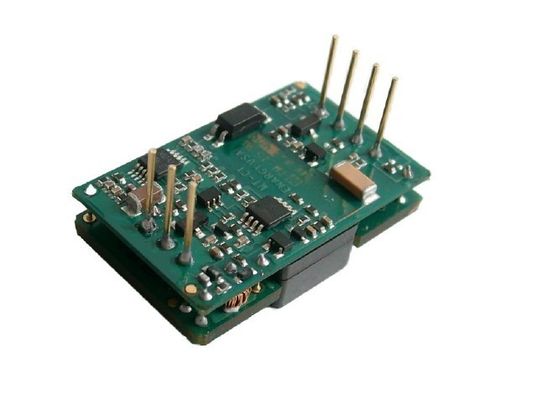

DC-DC Converter 13W output 5V MT13-48S5-POC

Fitur Utama

Output daya: 13W

Berbagai masukan macam: 36-72Vdc

Tinggi efisiensi konversi: 91%

Peraturan baris untuk ± 0,5%

Regulasi beban ± 1,0%

Isolasi tegangan: 1,500V

Aktifkan (ON / OFF) control

Output over-saat ini perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing -5 ~ + 10% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

1. Karakteristik Listrik

1.1 Penilaian Maksimum Absolute

1.2 Karakteristik Masukan

1.3 Karakteristik output

1.4 Karakteristik Respon Dinamis

1.5 Karakteristik Fungsional

1.6 Karakteristik Isolasi

2. Karakteristik Umum

3. Karakteristik Lingkungan

4. Standar Kepatuhan

5. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs.load saat tegangan minimum, nominal, dan maximuminput pada 25 ° C.

Gambar 2: Efisiensi di nominal tegangan output and60% dinilai listrik vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C.

Gambar 3: Kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara mengalir dari pin 1 ke pin3 (tegangan nominalinput).

Gambar 4: riak tegangan output di inputvoltage nominal dan nilai arus beban (20 mV / div). Loadcapacitance: 0.1μF keramik kapasitor dan kapasitor 10μFtantalum. Bandwidth: 20 MHz.

Gambar 5: suhu Ambient adalah 25 ℃, beban carriedby beban (daya 13W), peta thermal imaging.

Gambar 6: Turn-on sementara pada beban penuh (resistiveload) (100 ms / div) .Input tegangan pra-applied.Ch1: Vout (2V / div); CH2: ON / OFF Input (5V / div)

Gambar 7: Shut-down time jatuh pada beban penuh (400ms / div) .Ch1: Vout (2V / div); CH2: ON / OFF Input (5V / div)

Gambar 8: respon tegangan output ke langkah-perubahan inload saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR tantalumcapacitor dan 1μF kapasitor keramik. Ch1: Vout (200mV / div)

Gambar 9: respon tegangan output ke langkah-perubahan inload saat ini (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik). Beban topi: 10μF, 100mΩ ESR tantalumcapacitor dan 1μF cap keramik. Ch1: Vout (200mV / div)

6. Informasi Fisik

6.1 Garis Besar Teknik

Catatan:

1. Semua pin lainnya adalah 0.6mm dia

2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin orboth.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm) .x.xxx ± 0.010 di (x.xx ± 0.25mm)..

6.2 Pin Penunjukan
