DC-DC converter modul 8V

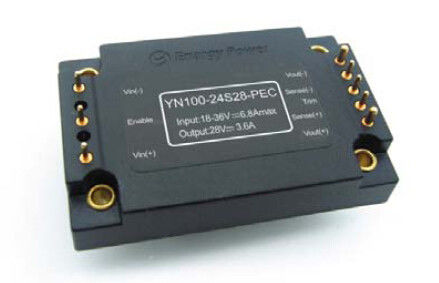

DC-DC Converter 100W output 28V YN100-24S28-PEC

Fitur Utama

Output daya: 100W

Berbagai masukan macam: 18-36Vdc

Efisiensi konversi yang tinggi: Hingga 93%

Peraturan baris untuk ± 1%

Regulasi beban ± 1%

Isolasi tegangan: 1500V

Aktifkan (ON / OFF) control

Output lebih Lancar perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan kekuatan canggih

pengolahan, kontrol dan kemasan teknologi untuk memberikan

kinerja, fleksibilitas, keandalan dan efektivitas biaya

dari komponen listrik yang matang. Frekuensi tinggi aktif Clamp

switching menyediakan kepadatan daya tinggi dengan noise rendah dan

efisiensi tinggi.

1. Karakteristik Listrik

1.1 Penilaian Maksimum Absolute

1.2 Karakteristik Masukan

1.3 Karakteristik output

1.4 Karakteristik Respon Dinamis

1.5 Karakteristik Fungsional

1.6 Karakteristik Isolasi

2. Karakteristik Umum

3. Karakteristik Lingkungan

4. Standar Kepatuhan

5. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs

arus beban minimum, nominal, dan maksimum

tegangan input pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60%

nilai daya vs tingkat aliran udara untuk suhu udara ambien dari

25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).

Gambar 3: Kurva keluaran maksimum daya derating vs

suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui

400 LFM dengan udara mengalir dari pin 3 ke pin 1 (masukan nominal

tegangan).

Gambar 4: riak tegangan output pada input nominal

tegangan dan nilai arus beban (20 mV / div). Beban

kapasitansi: 0.1μF keramik kapasitor dan 10μF tantalum

kapasitor. Bandwidth: 20 MHz.

Gambar 5: plot Termal converter pada beban penuh

saat ini (100W) dengan 25 ° C udara yang mengalir pada tingkat

200 LFM. Air yang mengalir di konverter dari

pin 3 ke pin 1 (tegangan input nominal).

Gambar 6: plot Termal converter pada beban penuh

saat ini (100W) dengan 25 ° C udara yang mengalir pada tingkat

200 LFM. Air yang mengalir di konverter dari

input ke output (tegangan input nominal).

Gambar 7: Turn-on sementara pada beban penuh (beban resistif)

(100ms / div) .Input tegangan pra-diterapkan.

Ch1: ON / OFF Input (1V / div; CH2: Vout (20V / div)

Gambar 8: Shut-down time jatuh pada beban penuh (40 ms / div).

Ch1: ON / OFF Input (1V / div; CH2: Vout (20V / div)

Gambar 9: respon tegangan output untuk langkah-perubahan

arus beban (50% -75% -50% dari Iout (max); dI / dt =

0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR tantalum

kapasitor dan 0.1μF kapasitor keramik. Ch1: Vout

(1V / div)

Gambar 10: respon tegangan output untuk langkah-perubahan beban

saat ini (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban

topi: 10μF, 100 mW ESR kapasitor tantalum dan 0.1μF keramik

cap. Ch1: Vout (1V / div)

6. Informasi Fisik

6.1 Garis Besar Teknik

Catatan:

1. Pins 6, 10 adalah 1.52mm dia. dengan 2.16mm dia.

2. Lain pin 1.02mm dia. dengan 1.65mm dia.

3. Toleransi: xx ± 0.5mm.x.xx ± 0.25mm

6.2 Pin Penunjukan
