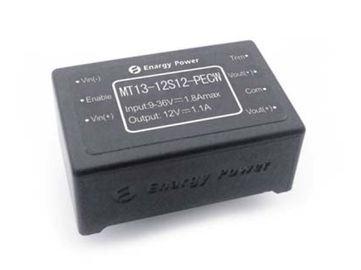

DC-DC Converter 13W output 12V MT13-12S12-PECW
Fitur Utama
Output daya: 13W
Berbagai masukan macam: 9-36Vdc
Efisiensi konversi yang tinggi: Hingga 87%
Peraturan baris untuk ± 0,5%
Regulasi beban ± 1,0%
Frekuensi operasi Tetap
Isolasi tegangan: 1500V
Aktifkan (ON / OFF) control
Output over-voltage perlindungan
Output over-beban perlindungan
Modus Hiccup perlindungan hubung singkat
Lebih-suhu perlindungan
Tegangan input di bawah-lock-out
Tegangan output langsing -5 ~ 10% Vout
Ikhtisar Produk
Modul-modul konverter DC-DC menggunakan powerprocessing, kontrol dan kemasan teknologi canggih untuk providethe kinerja, fleksibilitas, keandalan dan biaya effectivenessof komponen listrik yang matang. Frekuensi tinggi aktif Clampswitching memberikan kepadatan daya tinggi dengan noise rendah andhigh efisiensi.
Produk Pendahuluan
MT seri adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar ukuran paket bata. Integral PCB transformator / induktor digunakan untuk semua model dalam seri ini. Teknik ini desain baru telah meningkatkan kopling magnet, mengurangi beralih lonjakan dan memberikan kinerja konsistensi. Hal ini juga arus proses produksi dengan sepenuhnya menghilangkan proses perakitan magnetik tangan-angin dari jalur produksi.
Bagian Penomoran - MT13-12S12-PECW
1. Karakteristik Listrik
Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.
1.1 Penilaian Maksimum Absolute
| Parameter | Min | Typ | Max | Unit | Catatan |
| Input Voltage | | | 45 | Vdc | Terus menerus, non-operasi |
| | 36 | Vdc | Terus menerus, operasi |
| | 45 | Vdc | Operasi perlindungan sementara, <100ms |
| Isolasi tegangan | | | 2000 | Vdc | Input ke output |
| Suhu Operasional | -55 | | 100 | ℃ | |
| Suhu Penyimpanan | -65 | | 125 | ℃ | |
| Aktifkan untuk Vin Tegangan | -0.5 | | 10 | Vdc | |
1.2 Karakteristik Masukan
| Parameter | Min | Typ | Max | Unit | Catatan |
| Tegangan masukan Rentang | 9 | 24 | 36 | Vdc | Kontinu |
| U-Voltage Lockout | | 8.6 | 8.8 | Vdc | Turn-on Ambang |
| 8.1 | 8.3 | | Vdc | Turn-off Threshold |
| Maksimum Input Current | | | 1.8 | Sebuah | Beban penuh; 9VDC Masukan |
| Efisiensi | | 87 | | % | Beban penuh, masukan derating voltage.Figures 1-4 |
| Menghilangnya | | 0,4 | | W | Tidak ada beban |
| Cacat Input Current | | 5 | | mA | Aktifkan pin rendah |
Merekomendasikan Masukan Eksternal Kapasitansi | | 100 | | uF | Khas ESR 0.1-0.2Ω |
1.3 Karakteristik output
| Parameter | Min | Typ | Max | Unit | Catatan |
| Output Voltage Set Titik | 11.85 | 12.00 | 12.15 | Vdc | Masukan nominal; Tidak ada beban; 25 ℃ |
| Output Voltage Rentang | 11.75 | 12.00 | 12.25 | Vdc | |
| Output Current Rentang | 0.01 | | 1.1 | Sebuah | Tunduk derating termal. Angka 5-7 |
| Peraturan Baris | | ± 0,02 | ± 0.50 | % | Baris rendah untuk garis tinggi; beban penuh |
| Peraturan beban | | ± 0,02 | ± 1.00 | % | Tidak ada beban untuk beban penuh; masukan nominal |
| Peraturan suhu | | ± 0.002 | ± 0,02 | % / ° C | Selama rentang suhu operasi |
| Batas saat ini | 1.15 | 1.4 | 1.7 | Sebuah | Tegangan output 95% dari nominal |
| Short Circuit Current | 1 | | 3 | Sebuah | Tegangan output <250 mV |
| Ripple (RMS) | | 25 | | mV | Masukan nominal; beban penuh; 20 MHzbandwidth. Gambar 8 |
| Kebisingan (puncak ke puncak) | | 80 | | mV |
| Maksimum Output Cap | | | 3000 | uF | Masukan nominal; beban penuh |
Merekomendasikan Eksternal Output Kapasitansi | | 100 | | uF | |
1.4 Karakteristik Respon Dinamis
| Parameter | Min | Typ | Max | Unit | Catatan |
Perubahan Dalam Output Current (Di / dt = 0.1A / mikrodetik) | | 100 | | mV | 50% sampai 75% sampai 50% Iout max. Gambar 11 |
Perubahan Dalam Output Current (Di / dt = 0.5A / mikrodetik) | | 100 | | mV | 50% sampai 75% sampai 50% Iout max. Gambar 12 |
| Settling Waktu | | 200 | | mikrodetik | Untuk dalam 1% Vout nom. |
| Turn-on Waktu | | 2 | | Nona | Beban penuh; Vout = 90% nom. Gambar 9 |
| Shut-down Jatuh Waktu | | 1 | | Nona | Beban penuh; Vout = 10% nom. Gambar 10 |
| Output Voltage Overshoot | | 2 | | % | |
1.5 Karakteristik Fungsional
| Parameter | Min | Typ | Max | Unit | Catatan |
| Switching Frekuensi | 180 | 200 | 250 | KHz | Tahap regulasi dan tahapan Isolasi |
| Trim (pin7) | | | | | Lihat bagian 7.2 Tegangan Potong (pin7) |
| Output Voltage Potong | | | 10 | % | Potong Up, Trim Pin ke Vout (-) |
| | 5 | % | Potong Bawah, Trim Pin ke Vout ( ) |
| Aktifkan (ON / OFF) Control (PIN2) | | | | | Lihat bagian 7.1 |
Aktifkan Tegangan Aktifkan Sumber Lancar | | 5 | 10 | Vdc | Aktifkan pin mengambang |
| | 0,5 | mA | |
Aktifkan (ON / OFF) Kontrol Logika Positif | 2,5 | | 10 | Vdc | ON kontrol, Logic tinggi atau mengambang |
| 0 | | 1.5 | Vdc | Kontrol OFF, Logic rendah |
Output Over-Voltage Perlindungan | | 120 | | % | Min. beban, Batas Tegangan Ambang |
| Over-beban Perlindungan | 105 | 130 | 150 | % | Saat-Mode, Pulse oleh Pulse CurrentLimit Threshold, (% Nilai Load) |
| Perlindungan pendek-Circuit | | | 65 | MQ | Modus Hiccup, karena pemulihan |
| Over-Suhu Perlindungan | | 105 | | ℃ | Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu |
| 15 | | ℃ | Histeresis |
1.6 Karakteristik Isolasi
| Parameter | Min | Typ | Max | Unit | Catatan |
| Isolasi Tegangan | 1500 | | | Vdc | Input ke output |
| 1500 | | | Vdc | Masukan ke Base |
| 500 | | | Vdc | Output ke Base |
| Perlawanan Isolasi | 10 | | | MQ | Pada 500VDC untuk menguji ketika atmosphericpressure dan RH 90% |
| Isolasi Kapasitansi | | 1000 | | pF | |
2. Karakteristik Umum
| Parameter | Min | Typ | Max | Unit | Catatan |
| Berat | | 0,7 (20) | | Oz (g) | Dikemas |
| MTBF (dihitung) | 1 | | | MHrs | TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta |
3. Karakteristik Lingkungan
| Parameter | Min | Typ | Max | Unit | Catatan |
| Suhu Operasional | -55 | | 100 | ℃ | Diperpanjang, dasar suhu pelat |
| Suhu Penyimpanan | -55 | | 125 | ℃ | Ambient |
| Koefisien temperatur | | | ± 0,02 | % / ℃ | |
| Kelembaban | 20 | | 95 | % RH | Kelembaban relatif, Non - Kondensasi |
4. Standar Kepatuhan
| Parameter | Catatan |
| UL / cUL60950 | |
| EN60950 | |
| GB4943 | |
| Jarum Api Test (IEC 695-2-2) | Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant |
| IEC 61000-4-2 | |
5. Kualifikasi Keterangan
| Parameter | Catatan |
| Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
| Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
| Dingin (dalam operasi) | IEC60068-2-1 Iklan |
| Panas lembab | IEC60068-2-67 Cy |
| Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
| Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
| Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
| Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
| Solderability | IEC60068-2-20 |
6. Khas Gelombang Dan Curves
Gambar 1: Efisiensi di nominal tegangan output vs loadcurrent untuk minimum, nominal, dan input maksimum voltageat 25 ° C.
Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien of25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).
Gambar 3: disipasi daya di nominal tegangan output vs.load saat minimum, nominal, dan inputvoltage maksimum pada 25 ° C.
Gambar 4: disipasi daya di nominal tegangan output and60% dinilai listrik vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C, 40 ° C, dan 55 ° C (inputvoltage nominal).
Gambar 5: kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara mengalir dari pin 3 ke pin 1 (inputvoltage nominal).
Gambar 6: keluaran kurva power-derating maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFM through400 LFM dengan udara yang mengalir dari input ke output (tegangan nominalinput).
Gambar 7: plot Thermal konverter pada beban arus penuh (13W) dengan 25 ° C tanpa mengalir.
Gambar 8: riak tegangan output pada nominal tegangan input andrated arus beban (100 mV / div). Kapasitansi beban: 1μFceramic kapasitor dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (100ms / div) .Input tegangan pre-applied.Ch 1: Vout (5V / div). Ch 2: ON / OFF input (5V / div).
Gambar 10: Shut-down time jatuh pada beban penuh (2 ms / div) ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div).
Gambar 11: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Loadcap: 10μF, 100 MQ ESR kapasitor tantalum dan 1μFceramic kapasitor. Ch 1: Vout (100mV / div).
Gambar 12: respon tegangan output untuk langkah-perubahan loadcurrent (50% -75% -50% dari Iout (max): dI / dt = 0.5A / mikrodetik). Loadcap: 220μF, 30 MQ ESR kapasitor tantalum dan 1μFceramic topi. Ch 1: Vout (100mV / div).
7. Informasi Fisik
7.1 Garis Besar Teknik
Catatan:
1. Semua pin 0,024 "(0.6mm) dia. tanpa bahu.
2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin orboth.
3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm), x.xxx ± 0.010 di (x.xx ± 0.25mm)..
7.2 Pin Penunjukan
| Pin No. | Nama | Fungsi |
| 1 | Vin (-) | Tegangan input negatif |
| 2 | Memungkinkan | Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up. |
| 3 | Vin (+) | Tegangan input positif |
| 4 | Vout (+) | Positif Tegangan output |
| 5 | Vout (-) | Negatif Tegangan output |
| 6 | Vout (+) | Positif Tegangan output |
| 7 | Memangkas | Output langsing tegangan. Tinggalkan pin TRIM terbuka untuk tegangan output nominal. |
