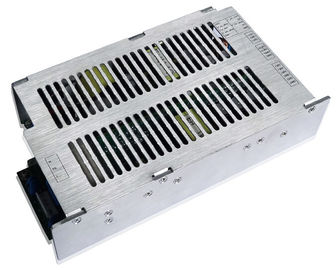

AC-DC Power Supplies 500W output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
Fitur Utama
Berbagai masukan: 165 ~ 270Vac
Output Empat: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A
Efisiensi tinggi: 87%
Peraturan baris: ≤ ± 2%
Beban regulasi: ≤ ± 2%
Perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan atas perlindungan tegangan
Masukan di bawah tegangan lock-out
Lebih dari perlindungan suhu
RoHS compliant
Keren Alam
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 220 | Vac | |||
AC rentang tegangan input | 165 | 270 | Vac | ||
AC rentang frekuensi input | 47 | 63 | Hz | ||
Max. masukan saat | 3,5 | Sebuah | Min. tegangan input, beban penuh | ||
Masukan lonjakan arus | 40 | Sebuah | Max. tegangan input, 25 ℃, mulai pertama | ||
Efisiensi | 85 | 87 | % | Tegangan input dinilai, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | |
Kisaran tegangan output | 30V | 24 | 30 | 31 | Vdc | |
5.8V | 5.6 | 5.8 | 6 | Vdc | ||
24V | 23 | 24 | 25 | Vdc | Aktifkan on / off | |
12V | 11 | 12 | 13 | Vdc | Aktifkan on / off | |
Kisaran arus keluaran | 30V | 0 | 9 | 12 | Sebuah | |
5.8V | 0 | 6 | 9 | Sebuah | ||
24V | 0 | 2 | 2,5 | Sebuah | ||
12V | 0 | 2 | 2,5 | |||
Peraturan Baris | ± 2 | % | ||||
Peraturan beban | ± 2 | % | ||||
Peraturan suhu | ± 0,02 | % / ° C | Selama rentang suhu operasi | |||
Ripple & kebisingan | 30V | 400 | mV | Nilai input, beban penuh, bandwidth 20 MHz | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
Turn-on waktu naik | 500 | Nona | Beban penuh, 10% ~ 90% Vout | |||
Turn-on waktu tunda | 4 | s | 220VAC, beban penuh | |||
Tegangan output overshoot | ± 5 | % |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan | ||
Masukan di bawah tegangan lock out | Turn-on tegangan ambang | 155 | 165 | Vac | |||
Turn-off tegangan ambang | 135 | 145 | Vac | ||||
Masukan atas perlindungan tegangan | Melindungi tegangan | 285 | 305 | Vac | |||
Tegangan pemulihan | 275 | 295 | Vac | ||||
Output atas perlindungan tegangan | 30V | 32 | 35 | Vdc | Cegukan | ||
5.8V | 7.5 | Vdc | Cegukan | ||||
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan | ||||
Lebih-suhu perlindungan | Recovery otomatis | ||||||
Detektor tegangan masukan | 150-290Vac mengkonversi ke 0.5-3.1Vdc perubahan linear | Kondisi beban: 30V / 9.5A Merancang, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
Detektor arus masukan | 0-3A mengkonversi ke 0.5-3.1Vdc perubahan linear | ||||||
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 100 | C`es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 1500 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | -40 | 75 | ℃ | ||
Suhu penyimpanan | -40 | +85 | ℃ | ||
Kelembaban relatif | 10 | 90 | % | ||
Penyimpanan kelembaban | 10 | 95 | % | ||
Tinggi | 4000 | m | |||
Tekanan atmosfir | 70 | 106 | KPa |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 1500 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1500 | Vac | ||||
Output ke tanah | 500 | Vdc | 5mA / 1min, ada lengkung dan kerusakan | |||
Resistensi Isolasi | Input ke output | 10 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban | ||
Kebocoran arus | Masukan ke tanah | 3,5 | mA | 264Vac, kondisi normal |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan |
CE | EN301489-1-8.4 | Kelas B | Pengujian sistem lulus |
RE | EN301489-1-8.4 | Kelas B | Pengujian sistem lulus |
Harmonis | EN301489-1-8.5 | ||
Fluktuasi tegangan dan flicker | EN301489-1-8.6 | ||
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 |
Tegangan dip 40% Ut, 20ms | |||
Tegangan dip 70% Ut, 50ms |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; XYZ sumbu, 30 menit / axis |
Syok mekanik | Gelombang setengah sinus, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / arah |
Suhu Bersepeda | -40 ° C hingga 55 ° C, jalan 1 ° C, 6 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Garis mekanik
Panjang × lebar × heigth: 210 × 115,5 × 52 (mm), 8.27 × 4.55 × 2.05 (dalam),
DesignAations konektor
CN9 Model: H101-5 / 3.96
Pin # | Nama |
1 | L |
2 | NC |
3 | PE |
4 | NC |
5 | N |
J2 Model: H101-5 / 3.96
Pin # | Nama |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 Model: H101-4 / 3.96
Pin # | Nama |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 Model: H101-3 / 3.96
Pin # | Nama |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
Pin # | Nama | Catatan |
1 | GND | GND |
2 | P_30V_CON | 30V langsing |
3 | P_AC_CON | Masukan tegangan mendeteksi |
4 | ID0 | Terhubung ke GND |
5 | Cur_Mon | Masukan saat mendeteksi |
6 | P_12V_CON | 12V Aktifkan |
7 | P_24V_CON | 24V Aktifkan |
8 | ID1 | Terhubung ke GND |
9 | GND | GND |
10 | GND | GND |
