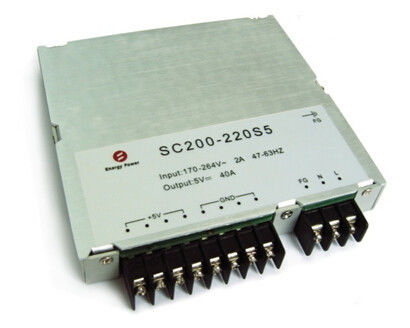

AC-DC Power Supplies 200W output 5V SC200-220S5
Fitur Utama
Berbagai masukan AC: 170 ~ 264Vac
Output tunggal: 5V / 40A
Efisiensi tinggi: 89%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 1%
perlindungan hubung singkat
Output atas perlindungan saat
Perlindungan singkat keluaran
Lebih dari perlindungan suhu
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan | |
Tegangan input dinilai | 220 | Vac | ||||
AC rentang tegangan input | 170 | 264 | Vac | |||
Nilai AC masukan frekuensi | 50/60 | Hz | ||||
AC rentang frekuensi input | 47 | 63 | Hz | |||
Max. masukan saat | 2 | Sebuah | Min. tegangan input, beban penuh | |||
Efisiensi | AC input | 86 | 89 | % | Nilai tegangan input, dinilai beban Gambar 1 | |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | ||
Kisaran tegangan output | 5V | 4.95 | 5 | 5.05 | Vdc | ||
Kisaran arus keluaran | 5V | 0 | 40 | Sebuah | |||
Peraturan Baris | ± 1 | % | |||||
Peraturan beban | ± 1 | % | |||||
Peraturan suhu | ± 0,03 | % / ° C | Selama rentang suhu operasi | ||||
Matikan terus waktu | 10 | Nona | 220VAC, beban penuh, dari Vin mematikan untuk Vout turun menjadi 90%, Gambar 4 | ||||
Ripple & kebisingan | 5V | 200 | mV | Nilai input, beban penuh, 20 MHz bandwidth yang Gambar 5 | |||
Respon dinamik | Deviasi | 200 | mV | 50% sampai 75% sampai 50% Iout max, 0.1A / u | |||
200 | mV | 50% sampai 75% sampai 50% Iout max, 2.5A / kami | |||||
Tegangan output overshoot | ± 5 | % | |||||
Output Kapasitansi | 20000 | uF |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan | |
Output atas perlindungan beban | 48 | 50 | Sebuah | Cegukan | ||
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan | |||
Lebih-suhu perlindungan | Penutupan | 105 | ℃ | Recovery otomatis | ||
Catatan:
1. 5 V akan masuk cegukan pemulihan Auto
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 100 | C`es`q | TR-NWT-000332,80% beban, 300LFM, 25 ℃ | ||
Berat | 500 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | -20 | +55 | ℃ | ||
Suhu penyimpanan | -40 | +85 | ℃ | ||
Penyimpanan kelembaban | 10 | 90 | % |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 1500 | Vdc | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1000 | Vac | ||||
Output ke tanah | 500 | Vdc | 5mA / 1min, ada lengkung dan kerusakan | |||
Resistensi Isolasi | Input ke output | 10 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Karakteristik
Barang | Standar | Syarat-syarat | Catatan |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 |
Tegangan dip 40% Ut, 20ms | |||
Tegangan dip 70% Ut, 50ms |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; XYZ sumbu, 30 menit / axis |
Syok mekanik | Gelombang setengah sinus, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / arah |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -20 ° C hingga 85 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = 170Vac min to264Vac max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 50000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL60950-1 | |
EN60950-1 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2NO.60950-1 |
Informasi fisik
Garis mekanik
Panjang × lebar × heigth135 × 125 × 21 (mm), 5,315 × 4,921 × 0,826 (inch),
Sebutan konektor
Pin # | Nama | Catatan |
1 | N | AC input |
2 | L | AC input |
3 | FG | AC input ground |
4 | GND | Output tanah |
5 | GND | |
6 | GND | |
7 | GND | |
8 | + 5V | |
9 | + 5V | |
10 | + 5V | |
11 | + 5V |
Gelombang khas dan Curves
Gambar 1 Efisiensi VS arus. 400LFM, 25 ° C
Gambar 2: riak tegangan output pada tegangan input nominal dan nilai arus beban (20 mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.
Gambar 3: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 mW ESR kapasitor tantalum dan 1μF kapasitor keramik. Ch 1: Vout (200mV / div)
Gambar 4: Matikan terus waktu
