Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | MD60-30S15 |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | medical grade power supplies,ac to dc converter |
---|

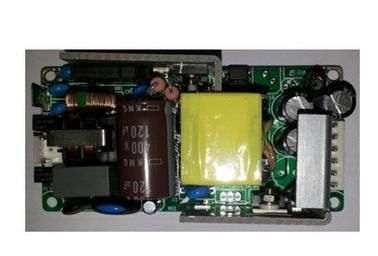

Medis Power Supply 60W output 15V / 4A MD60-30S15
Fitur Utama
Berbagai masukan AC: 90 ~ 264Vac
Output tiga: 15V / 4A
Efisiensi tinggi: 85%
Peraturan baris: ≤ ± 2%
Beban regulasi: ≤ ± 2%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan | |
Tegangan input dinilai | 100 | 240 | Vac | |||
AC rentang tegangan input | 90 | 264 | Vac | |||
Nilai AC masukan frekuensi | 50/60 | Hz | ||||
AC rentang frekuensi input | 47 | 63 | Hz | |||
Max. masukan saat | 2 | Sebuah | Min. tegangan input, beban penuh | |||
Masukan lonjakan arus | 60 | Sebuah | 230 Vac tegangan input, 25 ℃, mulai pertama | |||
Efisiensi | AC input | 85 | % | Tegangan input dinilai, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan |
Kisaran tegangan output | 14,7 | 15 | 15.3 | Vdc | |
Kisaran arus keluaran | 0 | 4 | Sebuah | ||
Peraturan tegangan | ± 2 | % | |||
Peraturan beban | ± 2 | % | |||
Ripple & kebisingan | 150 | MVP-p | Nilai input, beban penuh, bandwidth 20 MHz | ||
ON / OFF waktu naik | ± 5 | % | |||
Tegangan output overshoot | ± 5 | % | |||
Output Kapasitansi | 2200 | uF | |||
Koefisien suhu | ± 0,02 | % / ℃ | |||
Mengaktifkan defer | 3 | S | |||
Output risetime | 20 | Nona | |||
NONAKTIFKAN perlu waktu | 10/20 | Nona |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan saat | 4.5 | 6.5 | Sebuah | Cegukan | |
Output atas perlindungan tegangan | 16,5 | 19,5 | Vdc | ||
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 100 | C`es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 200 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | 0 | +55 | ℃ | ||
Suhu penyimpanan | -40 | +85 | ℃ | ||
Kelembaban relatif | 20 | 90 | % | ||
Penyimpanan kelembaban | 10 | 95 | % | ||
Tinggi | 3000 | m | |||
Metode pendinginan-down | Pendinginan alami | ||||
Tekanan atmosfir | 70 | 106 | Kpa |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 4000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1500 | Vac | ||||
Output ke tanah | 500 | Vdc | ||||
Resistensi Isolasi | Input ke output | 100 | MQ | |||
Masukan ke tanah | 100 | MQ | ||||
Output ke tanah | 100 | MQ | ||||
Kebocoran arus | 0,275 | mA | 264Vac, kondisi normal |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan | |
CE | EN55011 | Kelas B | Pengujian sistem lulus | |
RE | EN55022 | Kelas B | Pengujian sistem lulus | |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B | |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B | |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B | |
CS | IEC61000-4-6 | LEVEL 2: 3V / M | Kriteria A | |
RS | IEC61000-4-3 | LEVEL 2: 3V / M | Kriteria A | |
EFT | IEC61000-4-4 | TINGKAT 3: 2V / M | Kriteria B | |
ESD | Debit Air | EN61000-4-2 | ± 8KV | Kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | Kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; XYZ sumbu, 30 menit / axis |
Syok mekanik | Gelombang setengah sinus, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / arah |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Uji nyala jarum, tes pada seluruh perakitan, papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
Garis mekanik
Panjang × lebar × heigth: 101.6 × 50.8 × 28 (mm), 4 × 2 × 1.1 (di)
Sebutan konektor
Konektor input
Kode PIN | Fungsi |
L | Hidup baris |
NC | Batal |
N | Garis netral |
Konektor output
Kode PIN | Fungsi |
VO + | Tegangan output positif |
VO + | Tegangan output positif |
VO- | Tegangan output negatif |
VO- | Tegangan output negatif |
S | Pengertian jarak jauh negatif |
S + | Pengertian jarak jauh positif |
