Riak rendah & kebisingan Medical Power Supply dengan rangkaian singkat perlindungan SC60D-220S24A

Riak rendah & kebisingan Medical Power Supply dengan rangkaian singkat perlindungan SC60D-220S24A

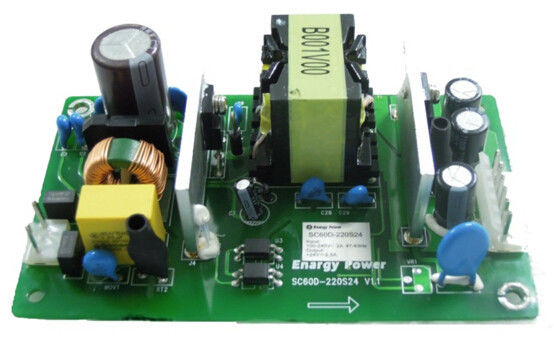

Low ripple & noise Medical Power Supply with Short circuit protection SC60D-220S24A

Detail produk:

Place of Origin: China
Nama merek: Enargy
Model Number: SC60D-220S24A

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Hubungi sekarang
Detil Deskripsi produk

Medis Power Supply 60W output 24VDC / 2.5A SC60D-220S24A

Fitur Utama

Berbagai masukan AC: 90 ~ 264Vac

Output tunggal: 24V / 2.5A

Efisiensi tinggi: 88%

Peraturan baris: ± 2%

Beban regulasi: ± 2%

Rendah riak & kebisingan: ≤150mV

Frekuensi dithering fucntion

Perlindungan hubung singkat

Output atas perlindungan saat

Output atas perlindungan tegangan

Lebih dari perlindungan suhu

Siaga disipasi 0.4W

Sertifikasi medis EC60601-1 3rd Edition CE

Keren Alam

RoHS compliant

Ikhtisar Produk

Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik masukan

Parameter

Min

Typ

Max

Unit

Catatan

Tegangan input dinilai

100

240

Vac

AC rentang tegangan input

90

264

Vac

AC rentang frekuensi input

45

50/60

63

Hz

Max. masukan saat

2

Sebuah

Min. tegangan input, beban penuh

Masukan lonjakan arus

60

Sebuah

Max. tegangan input, 25 ℃, mulai pertama

Efisiensi

87

%

220VAC input, beban penuh

Turn-on waktu tunda

1.5

S

220VAC input, beban penuh

Turn-0ff terus waktu

10

Nona

110VAC input, beban penuh

Menghilangnya

2

W

Tidak ada beban

Karakteristik Output

Parameter

Min

Typ

Max

Unit

Catatan

Kisaran tegangan output

24.00

24.6.00

Vdc

Kisaran arus keluaran

2,5

Sebuah

220VAC input, 6A selama 1 detik

Peraturan Baris

± 2

%

Peraturan beban

± 2

%

Tegangan stabil presisi

± 2

Ripple & kebisingan

150

mV

Nilai input, beban penuh, bandwidth 20 MHz

Respon dinamik

Deviasi

± 5

%

25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 2.5A / kami

Waktu penyelesaian

400

uS

Untuk dalam 1% Vout nom.

Turn-on waktu naik

50

Nona

Beban penuh, 10% ~ 90% Vout

Tegangan output overshoot

± 5

%

Output Kapasitansi

2200

uF

Nilai tegangan input, model beban: CR

Karakteristik perlindungan

Parameter

Min

Typ

Max

Unit

Catatan

Output atas perlindungan tegangan

26

30

V

Kunci-out, diperlukan untuk me-restart

Output atas perlindungan beban

6.5

8

Sebuah

Cegukan

Perlindungan Sirkuit - singkat

10

MQ

Cegukan

Lebih-suhu perlindungan

Kunci-out, diperlukan untuk me-restart

Karakteristik umum

Parameter

Min

Typ

Max

Unit

Catatan

MTBF

250

C`es`q

Nilai input, beban penuh, 25 ℃

Berat

220

g

Karakteristik lingkungan

Parameter

Min

Typ

Max

Unit

Catatan

Suhu operasi

-10

70

Gambar 1

Suhu penyimpanan

-25

+85

Kelembaban relatif

20

90

%

Penyimpanan kelembaban

10

95

%

Tinggi

3000

m

Metode pendinginan

Keren Alam

Karakteristik Keselamatan

Parameter

Min

Typ

Max

Unit

Catatan

Isolasi tegangan

Input ke output

4000

Vac

10mA / 1min, ada lengkung dan kerusakan

Resistensi Isolasi

10

MQ

500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

Karakteristik EMC

Barang

Standar

Syarat-syarat

Catatan

CE

EN55011

FCC map 20780

IEC60601-1-2

Kelas B

Pengujian sistem lulus

RE

EN55011

FCC map 20780

IEC60601-1-2

Kelas B

Pengujian sistem lulus

Harmonis

EN61000-3-2

Sebuah persyaratan jenis lampu

Kriteria B

Fluktuasi tegangan dan flicker

EN61000-3-3

Kelas A peralatan persyaratan

Kriteria B

Gelora

EN61000-4-5

Modus diferensial ± 1KV, modus umum ± 2KV

Kriteria B

DIP

EN61000-4-11

EN55024

Tegangan dip 0% Ut, 10 ms

Kriteria B, tes pada tahap 0, 90, 180 dan 270

Tegangan dip 40% Ut, 20ms

Tegangan dip 70% Ut, 50ms

ESD

Debit Air

EN61000-4-2

± 8KV

Kriteria B

Hubungi debit

EN61000-4-2

± 4KV

Kriteria B

Catatan:

Gambar 1: Output daya vs suhu udara ambien

Garis mekanik

Panjang × lebar × heigth: 127.0 × 76 × 37.0 (mm), 5 × 2,99 × 1,46 (di),

Konektor penunjukan:

1

2

3

4

5

6

J1

L

NC

N

J3

Vout +

Vout +

Vout +

Vout -

Vout -

Vout -

Rincian kontak
