Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | SC60G-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | pasokan listrik medis kelas,AC ke dc converter |
---|

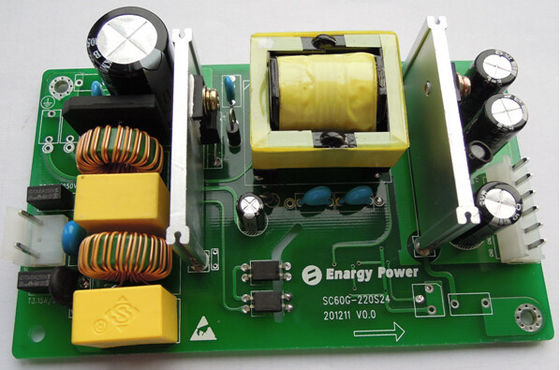

Medis Power Supply 60W output 24VDC / 2.5A SC60D-220S24A
Fitur Utama
Berbagai masukan AC: 90 ~ 264Vac
Output tunggal: 24V / 2,5
Efisiensi tinggi: 86%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 1%
Isolasi tegangan: 4000Vac
Tidak ada persyaratan beban minimum
Frekuensi dithering fungsi
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 100 | 220 | 240 | Vac | |
AC rentang tegangan input | 90 | 220 | 264 | Vac | |
AC rentang frekuensi input | 45 | 63 | Hz | ||
Max. masukan saat | 2 | Sebuah | Min. tegangan input, beban penuh | ||
Masukan lonjakan arus | 60 | Sebuah | Max. tegangan input, 25 ℃, mulai pertama | ||
Efisiensi | 86 | % | Tegangan input dinilai, dinilai beban | ||
Turn-on waktu tunda | 1.5 | S | 220VAC input, beban penuh | ||
Turn-0ff terus waktu | 10 | Nona | 110VAC input, beban penuh | ||
Menghilangnya | 0,6 | W | Tidak ada beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | |
Kisaran tegangan output | 23.52 | 24 | 24,48 | Vdc | ||
Kisaran arus keluaran | 2,5 | Sebuah | 220VAC input, 6A selama 1 detik | |||
Peraturan Baris | ± 1 | % | ||||
Peraturan beban | ± 1 | % | ||||
Ripple & kebisingan | 150 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |||
Respon dinamik | Deviasi | 200 | mV | 50% sampai 75% sampai 50% Iout max, 0.1A / kami | ||
Waktu penyelesaian | 200 | uS | Untuk dalam 1% Vout nom. | |||
Turn-on waktu naik | 50 | Nona | Beban penuh, 10% ~ 90% Vout | |||
Tegangan output overshoot | ± 5 | % | ||||
Output Kapasitansi | 2200 | uF | Beban modus: CR |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan tegangan | 110 | 120 | 130 | % | Kunci-out, diperlukan untuk me-restart |
Output atas perlindungan beban | 3 | 5 | Sebuah | Cegukan | |
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 50 | C`es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 160 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | 0 | 70 | ℃ | Figures1 | |
Suhu penyimpanan | -40 | +85 | ℃ | ||
Kelembaban relatif | 10 | 90 | % RH | ||
Tinggi | 3000 | m |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 4000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Resistensi Isolasi | Input ke output | 100 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Sesuai dengan MIL-STD-810E, Metode 516,5, Pro I, IV, VI; EN60068-2-6, IEC68-2-6 |
Syok mekanik | Sesuai dengan MIL-STD-810E / F, Method514.4, EN60068-2-27, EN60068-2-47, IEC68-2-47, JIS C0041-1987 |
Kemampuan Solder | IEC60068-2-20 |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan |
CE | EN55022 | Kelas A | Pengujian sistem lulus |
RE | EN55022 | Kelas A | Pengujian sistem lulus |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B |
Catatan:
Gambar 1: Output daya VS suhu udara Ambient
Kepatuhan standar
Standar | Catatan |
UL60950-1 | |
EN60950-1 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 |
Garis mekanik
Panjang × lebar × heigth: 127.0 × 76 × 37.0 (mm), 5 × 2,99 × 1,46 (di),
Konektor penunjukan:
1 | 2 | 3 | 4 | 5 | 6 | |
J1 | L | NC | N | |||
J3 | Vout + | Vout + | Vout + | Vout - | Vout - | Vout - |
