Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | MD45-220Q16A |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | pasokan listrik medis kelas,AC ke dc converter |
---|

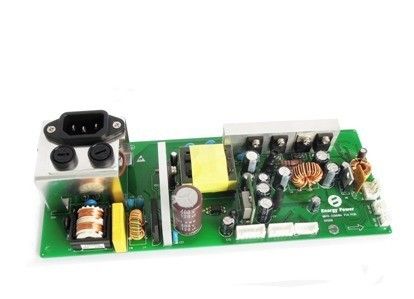

Medis Power Supply 45W output 5V / 2A, 12V / 1.5A, 12V / 0.5A, BAT / 16.8V / 0.75A MD45-220Q16A
Fitur Utama
Berbagai masukan AC: 100 ~ 240Vac
Li berbagai masukan baterai: 13-17.2Vdc
Empat output jalan: 5V / 2A, 12V / 1.5A, 12V / 0.5A, BAT / 16.8V / 0.75A
Efisiensi tinggi: 70%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 5%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Sinyal operasi AC
Sinyal pengoperasian dengan baterai
Pengisian baterai sinyal
Sinyal kapasitas baterai
Lembut On / Off fungsi
Beralih mulus antara AC, baterai dan DC
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Rentang input daya medis 100-240Vac,
Empat kelompok output: 5V / 2A, 12V / 1.5A,
B12V / 0.5A, BAT / 16.8V / 0.75A, Dengan output
perlindungan over-voltage, over-saat ini
perlindungan perlindungan dan baterai debit
fungsi perlindungan
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 100 | 220 | Vac | ||
AC rentang tegangan input | 100 | 240 | Vac | ||
AC rentang frekuensi input | 47 | 63 | Hz | ||
Max. masukan saat | 1.5 | Sebuah | |||
Kebocoran arus | 0,5 | mA | |||
Dampak saat | 60 | Sebuah |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | ||
Kisaran tegangan output | 5V | 4.75 | 5.00 | 5.25 | Vdc | ||
12V | 11.40 | 12.00 | 12.60 | ||||
B12V | 11.40 | 12.60 | |||||
BAT | 16.50 | 17.20 | |||||
Kisaran arus keluaran | 5V | 0 | 2.0 | Sebuah | |||
12V | 0 | 1.5 | |||||
B12V | 0 | 0,5 | |||||
BAT | 0,675 | 0,825 | |||||
Peraturan Baris | ± 1 | % | Baris rendah untuk garis tinggi; beban penuh | ||||
Peraturan beban | ± 5 | % | Tidak ada beban untuk beban penuh; masukan nominal | ||||
AC power-up | 70 | % | 220VAC input, beban penuh | ||||
DC power-up | 80 | % | 14.8Vdc input, beban penuh | ||||
Ripple & kebisingan | 5V | 100 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |||
12V | 200 | ||||||
B12V | 120 | ||||||
Turn-on waktu naik | 5V | 50 | Nona | Beban penuh, 10% ~ 90% Vought | |||
12V | |||||||
Tegangan output overshoot | ± 5 | % | 12V, 5V Uji | ||||
Output Kapasitansi | 2200 | UF |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan tegangan | 5.5 | 7.0 | Vdc | Kait + 5V, 12V, B12V | |
13.2 | 16,8 | Vdc | Hiccup, pemulihan otomatis | ||
Output perlindungan batas saat | 4.0 | 9.5 | Sebuah | Kait + 5V, 12V, B12V | |
3.0 | 5.5 | Sebuah | Kait + 5V, 12V, B12V | ||
Baterai bawah perlindungan tegangan | 12.0 | 12,6 | Vdc | ||
Output perlindungan sirkuit pendek | 10 | MQ | Kait + 5V, 12V, B12V |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | -10 | +40 | ℃ | ||
Suhu penyimpanan | -45 | +85 | ℃ | ||
Kelembaban relatif | 5 | 90 | % | ||
Tinggi | 0 | 4500 | m | ||
Tekanan atmosfir | 70 | 106 | Pa |
Manajemen baterai dan sinyal
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan baterai dinilai | 14,8 | V | Baterai li | ||
Kapasitas baterai | 2.2 | 4.4 | AH | ||
Pengisian tegangan | 16,6 | 17.4 | V | ||
Arus pengisian | 675 | 825 | mA | ||
Saat ini siaga | 0,7 | mA | Off kondisi, ada AC masukan | ||
AC / DC Beralih | 0 | S | 5V, 12V, B12V shutdown tidak | ||
AC Sinyal | J2, Pin3, tegangan output tingkat tinggi ketika AC input secara online | ||||
5V Signal | 2 | 4 | Vdc | J6, pin4 | |
B12V Signal | 2 | 4 | Vdc | J2, PIN2 | |
BC Signal | 4.0 | 5.25V | Vdc | J1, pin5, P4, PIN2 | |
A / D Signal | J2, pin5, pin6 A / D Signal | ||||
ON / OFF | 3 | 5 | S | J2, Pin1, Soft switch, pendek sekali pada, pendek lagi off |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 250 | C`es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 26 (750) | Oz (g) |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 4000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 2000 | Vac | ||||
Output ke tanah | 500 | Vdc | ||||
Resistensi Isolasi | Input ke output | 10 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan | |
CE | EN55022 | Kelas B | Pengujian sistem lulus | |
RE | EN55022 | Kelas B | Pengujian sistem lulus | |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B | |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B | |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B | |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 | |
Tegangan dip 40% Ut, 20ms | ||||
Tegangan dip 70% Ut, 50ms | ||||
ESD | Debit Air | EN61000-4-2 | ± 8KV | Kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | Kriteria B |
Garis mekanik
Panjang × lebar × heigth: 220 × 85 × 53 (mm), 8,66 × 3,35 × 2,09 (di),
Pin Penunjukan
Barang | Pin Tidak ada | Nama | Fungsi |
CON1 | 1 | L | Tegangan input |
2 | PG | Bumi | |
3 | N | Tegangan input | |
J1 | 1 | + 5V | Tegangan output positif |
2 | GND | Tegangan output negatif | |
3 | + 12V | Tegangan output positif | |
4 | |||
5 | SM | Deteksi sinyal | |
6 | BAT + | Tegangan output positif | |
J2 | 1 | ON / OFF | Lembut beralih |
2 | B12V | Deteksi sinyal | |
3 | AC | Deteksi sinyal | |
4 | GND | Tegangan output negatif | |
5-6 | Sebuah antarmuka / D | Sebuah antarmuka / D | |
J4 | 1 | + 12V | Tegangan output positif |
2 | GND | Tegangan output negatif | |
P4 | 1 | BAT + | Tegangan output positif |
2 | SM | Deteksi baterai Signal | |
4 | Kelelawar | Tegangan output positif | |
J6 | 1 | B12V | Tegangan output positif |
2 | GND | Tegangan output positif | |
3 | B12V | Tegangan output positif | |
4 | + 5V | Tegangan output positif | |
5 | GND | Tegangan output positif | |
J7 | 1 | + 12V | Tegangan output positif |
2 | GND | Tegangan output positif |
