Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | MD50-220T12B |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | pasokan listrik medis kelas,AC ke dc converter |
---|

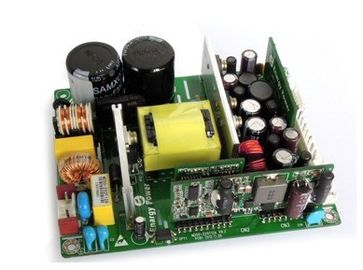

Medis Power Supply 50W output 5V / 2.5A, 12V / 2.5A, 13.8V / 0.4A MD50-220T12B
Fitur Utama
Berbagai masukan AC: 90 ~ 420Vac
Li berbagai masukan baterai: 10 ~ 15Vdc
DC tegangan input: 12V
output riple: 5V / 2.5A, 12V / 2.5A, 13.8V / 0.4A
Efisiensi tinggi: 70%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 5%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan di bawah tegangan lock-out
Lebih dari perlindungan suhu
Sinyal operasi AC
Sinyal pengoperasian dengan baterai
Pengisian baterai sinyal
Sinyal kapasitas baterai
Lembut On / Off fungsi
Beralih mulus antara AC, baterai dan DC
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan | |
Tegangan input dinilai | 100 | 240 | Vac | |||
AC rentang tegangan input | 90 | 420 | Vac | |||
Nilai AC masukan frekuensi | 50/60 | Hz | ||||
AC rentang frekuensi input | 47 | 63 | Hz | |||
Max. masukan saat | 1.5 | Sebuah | Tegangan input Min, beban penuh | |||
Masukan lonjakan arus | 60 | Sebuah | 264 Vac tegangan input, 25 ℃, mulai pertama | |||
Masukan tegangan baterai | 10 | 15 | Vdc | |||
DC rentang tegangan input | 10 | 15 | Vdc | |||
Efisiensi | AC input | 70 | % | Tegangan input dinilai, dinilai beban | ||
Baterai dan DC masukan | 84 | % | Tegangan input 12Vdc, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | |
Kisaran tegangan output | 5V | 4.9 | 5 | 5.1 | Vdc | |
12V | 11,5 | 12 | 12,5 | Vdc | ||
Pengisian baterai | 13,5 | 13,7 | 13,9 | Vdc | ||
Kisaran arus keluaran | 5V | 0 | 1.6 | Sebuah | ||
12V | 0 | 2,5 | Sebuah | |||
Pengisian baterai | 0.35 | 0,45 | Sebuah | Modus arus konstan | ||
Peraturan Baris | ± 1 | % | ||||
Peraturan beban | ± 5 | % | ||||
Ripple & kebisingan | 5V | 100 | MVP-p | Nilai input, beban penuh, bandwidth 20 MHz | ||
12V | 200 | mV-p | Nilai input, beban penuh, bandwidth 20 MHz | |||
Turn-on waktu naik | 50 | Nona | Beban penuh, 10% ~ 90% Vout | |||
Tegangan output overshoot | ± 5 | % | ||||
Output Kapasitansi | 3300 | uF |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan | |
Output atas perlindungan saat | 5V | 2.6 | 4.5 | Sebuah | ||
12V | 3.0 | 4.5 | Sebuah | |||
Output atas perlindungan | 5V | 5.5 | 7.5 | V | ||
12V | 13.2 | 18 | V | |||
5V 12V Pendek - Perlindungan Circuit | 10 | MQ | Cegukan | |||
Baterai bawah perlindungan tegangan | 10.2 | 10,8 | V | 5V dan 12V mematikan |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 250 | C`es`q | Nilai input, beban penuh, 25 ℃ | ||
Berat | 280 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | 0 | +50 | ℃ | ||
Suhu penyimpanan | -20 | +85 | ℃ | ||
Kelembaban relatif | 20 | 90 | % | ||
Penyimpanan kelembaban | 10 | 95 | % | ||
Tinggi | 3000 | m | |||
Metode pendinginan-down | Pendinginan alami |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 4000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 2000 | Vac | ||||
Output ke tanah | 500 | Vdc | 5mA / 1min, ada lengkung dan kerusakan | |||
Resistensi Isolasi | Input ke output | 30 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban | ||
Kebocoran arus | Masukan ke tanah | 0,5 | mA | 264Vac, kondisi normal | ||
1 | mA | 264Vac, kesalahan tunggal |
Manajemen baterai
Parameter | Min | Typ | Max | Unit | Catatan |
Baterai kebocoran siaga saat | 0,5 | mA | Tidak ada AC input, kondisi OFF |
Catatan:
Beralih mulus antara AC dan battery.12V dan 5V tidak akan mematikan selama saklar.
Baterai tegangan lebih rendah dari 1V tidak akan berdampak 12V, 5V output jika ada masukan AC. Pengisian LED tidak akan menyala.
Tegangan yang sesuai dengan kapasitas baterai linear baterai. 11V sesuai dengan 1.2-1.8V, 11.5V sesuai dengan 1.7-2.3V, 12V sesuai dengan 2.2-2.8V, 12.5V sesuai dengan 2.7-3.3V
Sinyal dan Beralih
Barang | Fungsi | Catatan |
Sinyal input AC | Sein ketika AC input, output tingkat tinggi | Pin1 konektor J7, pin5 konektor J8 |
Sinyal pasokan baterai | Pasokan baterai gilirannya ketika AC input gagal, output tinggi tingkat | Pin4 konektor J7 |
Pengisian baterai sinyal | Output tingkat tinggi saat pengisian baterai, output yang rendah tingkat saat baterai tidak dimuat atau terisi penuh | Pin3 konektor J7 |
Power ON lunak / OFF | Konektor J8, startup daya saat pin3 dan PIN2 adalah korsleting, tidak ada output fan 12V / 5V whenpin1 dan GND adalah korsleting | Tidak ada saklar diri kunci, 300ms matikan keterlambatan |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan | |
CE | EN55011 | Kelas B | Pengujian sistem lulus | |
RE | EN55022 | Kelas B | Pengujian sistem lulus | |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B | |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B | |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B | |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 | |
Tegangan dip 40% Ut, 20ms | ||||
Tegangan dip 70% Ut, 50ms | ||||
ESD | Debit Air | EN61000-4-2 | ± 8KV | Kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | Kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Uji nyala jarum, tes pada seluruh perakitan, papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 |
Garis mekanik
Panjang × lebar × heigth: 125.0 × 100 × 35.0 (mm)
Sebutan konektor
Jenis Connector areVH3.96-3 (cepat kembali) J2:: J1 Jenis Connector areVH3.96-2 (cepat kembali)
Nomor Com | Deskripsi | Nomor PIN | Fungsi |
J1 | Konektor input AC | 1 | L |
2 | NC | ||
3 | N |
Nomor Com | Deskripsi | Nomor PIN | Fungsi |
J2 | Konektor input DC | 1 | DC- |
2 | DC + |
J5: Baterai konektor masukan J5 adalah VH3.96-2 (cepat kembali)
Nomor Com | Deskripsi | Nomor PIN | Fungsi |
J5 | Konektor input baterai | 1 | Kelelawar |
2 | BAT + |
J4: konektor output J4 adalah VH3.96-7 (cepat kembali)
Nomor Com | Deskripsi | Nomor PIN | Fungsi |
J4 | Konektor output | 1 | NC |
2 | + 12V | ||
3 | + 12V | ||
4 | GND | ||
5 | GND | ||
6 | + 5V | ||
7 | + 5V |
J6: konektor Fan J6 adalah XH2.54-2
Nomor Com | Deskripsi | Nomor PIN | Fungsi |
J6 | Konektor kipas | 1 | + 12V |
2 | GND |
Catatan: J6 akan menampilkan hanya ketika input AC ok dan beralih pada kondisi.
J7: Signal konektor indikasi J7 adalah XH2.54-4
Nomor Com | Deskripsi | Nomor PIN | Fungsi | Catatan |
J7 | Konektor indikasi sinyal | 1 | Terminal masukan AC | Output + 5V ketika input AC ok, 0V bila tidak ada masukan AC |
2 | GND | |||
3 | Terminal pengisian | Output + 5V saat baterai sedang diisi; 0V bila baterai terisi penuh atau tidak pengisian | ||
4 | Terminal baterai | Output + 5V ketika menggunakan baterai, 0V ketika ada input AC, pasokan baterai |
Catatan: saat LED sinyal 2 ~ 5mA. AC cahaya gilirannya ketika AC input ok. Lampu baterai gilirannya ketika pasokan baterai dan tidak ada AC input. Cahaya AC dan lampu baterai tidak dapat diaktifkan dalam waktu yang sama. Tegangan output dan impedansi dari LED adalah 5V dan 510Ω
J8: konektor Kontrol J8 adalah XH2.54-6
Nomor Com | Deskripsi | Nomor PIN | Fungsi | Catatan |
J8 | Konektor kontrol | 1 | Matikan sinyal | Tingkat rendah yang efektif, tidak ada output fan 12V / 5V whenpin1 dan GND adalah korsleting, 300ms matikan keterlambatan |
2 | Saklar daya- | Startup daya saat pin3 dan PIN2 adalah korsleting, tidak ada saklar diri kunci | ||
3 | Saklar daya + | |||
4 | GND | |||
5 | Sinyal AC | Output 5V ketika AC online, 0V ketika tidak ada AC, tegangan output dan impedansi + 5V dan 510Ω | ||
6 | Kapasitas baterai deteksi | Keluaran analog tegangan 0 ~ 5V linear sesuai dengan tegangan baterai 9,5 ~ 14.5V, 1.5V sesuai dengan 11V, 2.0V sesuai dengan 11.5V, 2.5V sesuai dengan 12V, 3.0V sesuai dengan 12.5V, toleransi ≤ ± 0,3 V |
