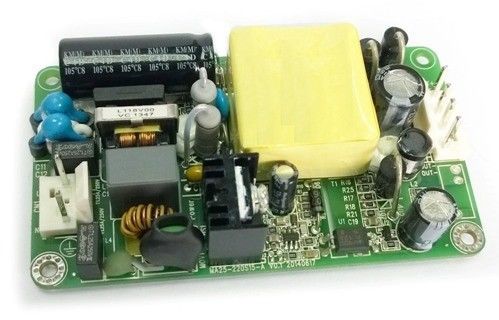

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A

  • AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A
AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A
Detail produk:
Place of Origin: China
Nama merek: Enargy
Model Number: MA25-220S15-A
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Kontak
Detil Deskripsi produk
Cahaya Tinggi:

pasokan listrik medis kelas

,

AC ke dc converter

Medis Power Supply 25W output 15V / 1.67A MA25-220S15-A

Fitur Utama

Berbagai masukan AC: 90 ~ 264Vac

Output: 15V / 1.67A

Efisiensi tinggi: 78%

Peraturan baris: ≤ ± 1%

Beban regulasi: ≤ ± 1%

perlindungan hubung singkat

Output atas perlindungan saat

Lebih dari perlindungan suhu

Keren Alam

RoHS compliant

UL94V-0 api terbelakang Peringkat

Ikhtisar Produk

Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Karakteristik listrik

Karakteristik masukan

Parameter

Min

Typ

Max

Unit

Catatan

Tegangan input dinilai

100

220

240

Vac

AC rentang tegangan input

90

264

Vac

Nilai AC masukan frekuensi

50/60

Hz

AC rentang frekuensi input

47

63

Hz

Max. masukan saat

0,9

Sebuah

Min. tegangan input, beban penuh

Masukan lonjakan arus

40

Sebuah

Max. tegangan input, 25 ℃, mulai pertama

Efisiensi

78

%

Tegangan input dinilai, dinilai beban

Karakteristik Output

Parameter

Min

Typ

Max

Unit

Catatan

Kisaran tegangan output

14,55

15.00

15,45

Vdc

Kisaran arus keluaran

0

1.67

Sebuah

Peraturan Baris

± 1

%

Peraturan beban

± 1

%

Peraturan suhu

± 0.002

% / ° C

Selama rentang suhu operasi

Ripple & kebisingan

150

mV

Nilai input, beban penuh, bandwidth 20 MHz

Respon dinamik

Deviasi

± 5

%

25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 1A / kami

Waktu penyelesaian

400

uS

Untuk dalam 1% Vout nom.

Tegangan output overshoot

± 5

%

Output Kapasitansi

2200

uF

Karakteristik perlindungan

Parameter

Min

Typ

Max

Unit

Catatan

Output atas perlindungan beban

1.8

3.0

Sebuah

Hiccup Mode, Auto Pemulihan

Perlindungan Sirkuit - singkat

10

MQ

Lebih-suhu perlindungan

Recovery otomatis

Karakteristik umum

Parameter

Min

Typ

Max

Unit

Catatan

MTBF

100

C`es`q

Nilai input, beban penuh, 25 ℃

Karakteristik lingkungan

Parameter

Min

Typ

Max

Unit

Catatan

Suhu operasi

-10

+50

Suhu penyimpanan

-20

+85

Kelembaban relatif

20

90

%

Penyimpanan kelembaban

10

95

%

Tinggi

3000

m

Karakteristik Keselamatan

Parameter

Min

Typ

Max

Unit

Catatan

Isolasi tegangan

Input ke output

4000

Vac

5mA / 1min, ada lengkung dan kerusakan

Masukan ke tanah

1500

Vac

Output ke tanah

500

Vdc

5mA / 1min, ada lengkung dan kerusakan

Resistensi Isolasi

Input ke output

30

MQ

500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

Kebocoran arus

Masukan ke tanah

0,5

mA

240Vac, kondisi normal

1

mA

240Vac, kesalahan tunggal

Karakteristik EMC

Barang

Standar

Syarat-syarat

Catatan

CE

EN55022

Kelas B

Pengujian sistem lulus

RE

EN55022

Kelas B

Pengujian sistem lulus

Harmonis

EN61000-3-2

Jenis C persyaratan lampu

Kriteria B

Fluktuasi tegangan dan flicker

EN61000-3-3

Kelas A peralatan persyaratan

Kriteria B

Gelora

EN61000-4-5

Modus diferensial ± 2KV, modus umum ± 4KV

Kriteria B

DIP

EN61000-4-11

EN55024

Tegangan dip 0% Ut, 10 ms

Kriteria B, tes pada tahap 0, 90, 180 dan 270

Tegangan dip 40% Ut, 20ms

Tegangan dip 70% Ut, 50ms

ESD

Debit Air

EN61000-4-2

± 8KV

Kriteria B

Hubungi debit

EN61000-4-2

± 4KV

Kriteria B

Catatan:

Kriteria A: kinerja normal selama dan setelah tes.

Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.

Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.

Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.

Kualifikasi lingkungan

Parameter

Catatan

Getaran

Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu

Syok mekanik

Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z

Dingin (dalam operasi)

IEC60068-2-1 Iklan

Panas lembab

IEC60068-2-67 Cy

Suhu Bersepeda

-40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit.

Listrik / Bersepeda Thermal

Vin = min ke max, beban penuh, 100 siklus

Desain keterpinggiran

Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban

Hidup Uji

95% dinilai Vin dan beban, unit pada titik derating, 1000 jam

Kemampuan Solder

IEC60068-2-20

Kepatuhan standar

Standar

Catatan

UL60601-1

CSA22.2 NO.601-1-M90

IEC60601-1

IEC60601-1-2

IEC60950

Garis mekanik

Panjang × lebar × heigth: 88,4 × 50,3 × 23 (mm), 3,5 × 2 × 0,9 (di),

Sebutan konektor

Barang

Catatan

Baris

Pin1of CN1

Netral

Pin1of CN1

OUTPUT "+"

Pin1,2of CN2

OUTPUT "-"

Pin3,4of CN2
