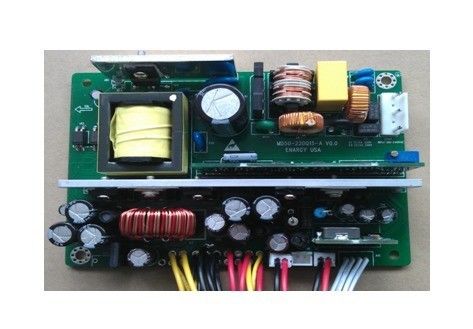

Medis Power Supply 50W output 5V / 3A, 12V / 2A, 12.8V / 0.5A MD50A-220Q15
Fitur Utama
Berbagai masukan AC: 90 ~ 264Vac
Li berbagai masukan baterai: 10 ~ 12.8Vdc
Output tiga: 5V / 3A, 12V / 2A, 12.8V / 0.5A
Efisiensi tinggi: 70%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 3%
perlindungan hubung singkat
Output atas perlindungan saat
Output atas perlindungan tegangan
Masukan di bawah tegangan lock-out
Lebih dari perlindungan suhu
Sinyal operasi AC
Sinyal pengoperasian dengan baterai
Pengisian baterai sinyal
Sinyal kapasitas baterai
Lembut On / Off fungsi
Beralih mulus antara AC, baterai dan DC
Keren Alam
RoHS compliant
UL94V-0 api terbelakang Peringkat
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 100 | | 240 | Vac | |
AC rentang tegangan input | 90 | | 264 | Vac | |
Nilai AC masukan frekuensi | | 50/60 | | Hz | |
AC rentang frekuensi input | 47 | | 63 | Hz | |
Max. masukan saat | | | 1.5 | Sebuah | Tegangan input Min, beban penuh |
Masukan lonjakan arus | | | 60 | Sebuah | 264 Vac tegangan input, 25 ℃, mulai pertama |
Masukan tegangan baterai | 10 | | 12,8 | Vdc | |
Efisiensi | AC input | 70 | | | % | Tegangan input dinilai, dinilai beban |
Baterai dan DC masukan | 84 | | | % | Tegangan input 12Vdc, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan |
Kisaran tegangan output | 5V | 4.85 | 5 | 5.15 | Vdc | |
12V | 11,7 | 12 | 12.3 | Vdc | |
Pengisian baterai | 13.6 | 13,8 | 13.0 | Vdc | |
Kisaran arus keluaran | 5V | 0 | | 3.0 | Sebuah | |
12V | 0 | | 2.0 | Sebuah | |
Pengisian baterai | 0,5 | | 0,6 | Sebuah | Modus arus konstan |
Peraturan Baris | | | ± 1 | % | |
Peraturan beban | | | ± 3 | % | |
Ripple & kebisingan | 5V | | | 50 | MVP-p | Nilai input, beban penuh, bandwidth 20 MHz |
12V | | | 150 | mV-p | Nilai input, beban penuh, bandwidth 20 MHz |
Tegangan output overshoot | | | ± 5 | % | |
Output Kapasitansi | | 3300 | | uF | |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan saat | 5V | 4.0 | | 9.0 | Sebuah | |
12V | 2,5 | | 4.5 | Sebuah | |
5V 12V Pendek - Perlindungan Circuit | | | 10 | MQ | Cegukan |
Perlindungan undervoltage baterai | 9.0 | | 9.5 | V | Peraturan beban 50% |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 250 | | | C`es`q | Nilai input, beban penuh, 25 ℃ |
Berat | | 280 | | g | |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | 0 | | +50 | ℃ | |
Suhu penyimpanan | -20 | | +85 | ℃ | |
Kelembaban relatif | 20 | | 90 | % | |
Penyimpanan kelembaban | 10 | | 95 | % | |
Tinggi | | | 3000 | m | |
Metode pendinginan-down | | | | | Pendinginan alami |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan |
Isolasi tegangan | Input ke output | 4000 | | | Vac | 5mA / 1min, ada lengkung dan kerusakan |
Masukan ke tanah | 1500 | | | Vac |
Output ke tanah | 500 | | | Vdc | 5mA / 1min, ada lengkung dan kerusakan |
Resistensi Isolasi | Input ke output | 30 | | | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Kebocoran arus | Masukan ke tanah | | | 0,5 | mA | 264Vac, kondisi normal |
| | 1 | mA | 264Vac, kesalahan tunggal |
Manajemen baterai
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan baterai dinilai | | 11.1 | | V | |
Kapasitas baterai | 2 | | 5 | AH | |
Siaga kebocoran arus | | | 0,5 | mA | Keadaan dingin tanpa AC input, matikan |
Pra biaya saat | | 300 | | mA | |
Catatan:
Baterai 1. dan listrik AC yang beralih mulus. 5V dan 12V tidak akan gagal selama saklar;
Jenis 2.Battery: tiga baterai Li;
Sinyal dan Beralih
Barang | Fungsi | Catatan |
AC - OK sinyal | Sein ketika AC input, output tingkat tinggi | pin3 dari garis uji baterai |
Sinyal AC LED | Sein ketika AC input, output tingkat tinggi | pin3 kabel biru dan putih |
Daya gilirannya lembut ON / OFF | menyala saat SW1 dan SW2 korsleting, matikan ketika hubungan pendek lagi | Pin dan 2pin biru dan putih kabel XH2.0-5 1th |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan |
CE | EN55011 | Kelas B | Pengujian sistem lulus |
RE | EN55022 | Kelas B | Pengujian sistem lulus |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes pada tahap 0, 90, 180 dan 270 |
Tegangan dip 40% Ut, 20ms |
Tegangan dip 70% Ut, 50ms |
ESD | Debit Air | EN61000-4-2 | ± 8KV | Kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | Kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Uji nyala jarum, tes pada seluruh perakitan, papan & plastik komponen UL94V-0 compliant |
IEC 61000-4-2 | |
Garis mekanik
Panjang × lebar × heigth: 130 × 91 × 35 (mm)
Sebutan konektor
Tes Baterai line: Jenis Connector areXH2.0-4 (warna putih, 2,0 pin jarak, 4pin)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
kuning | 1 | Bat + | 24AWG UL1007 80 ℃ L = 275mm |
|
hitam | 2 | Kelelawar |
merah | 3 | AC-OK |
hitam | 4 | GND |
Power untuk baris papan kunci: Konektor Jenis areXH2.0-5 (warna putih, 2,0 pin jarak, 5PIN)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
Biru dan datar kabel putih | 1 | SW1 | UL2468 24 # -5P L = 300mm |
|
2 | SW2 |
3 | AC-LED |
4 | GND |
5 | GND |
Jalur komunikasi Parameter: Jenis Connector areXH2.54-5 (warna putih, 2,54 pin jarak, 5PIN)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
kuning | 1 | + 12V | 24AWG UL1007 80 ℃ L = 190mm |
|
hitam | 2 | GND |
biru | 3 | |
putih | 4 | |
hitam | 5 | |
Power untuk jalur suplai printer: Jenis Connector areXH2.0-4 (warna putih, 2,54 pin jarak, 4pin)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
merah | 1 | + 5V | 24AWG UL1007 80 ℃ L = 300mm |
|
| 2 | |
hitam | 3 | GND |
kuning | 4 | + 12V |
Fan hubungannya line: Jenis Connector adalah SMP-02-BC (warna hitam, 2,54 pin jarak, 2pin)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
hitam | 1 | GND | 24AWG UL1007 80 ℃ L = 200mm |
|
kuning | 2 | + 12V |
Baterai hubungannya line: Jenis Konektor yang STO-1.0T-187N-8
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
merah | 1 | Bat + | 24AWG UL1007 80 ℃ L = 220mm |
|
hitam | 2 | Kelelawar |
Mainboad memasok listrik: Jenis Konektor areXH2.54-4 (warna putih, 2,54 pin jarak, 4pin)
Warna | Kode PIN | Fungsi | Bahan | Peta sketsa |
kuning | 1 | + 12V | 24AWG UL1007 80 ℃ L = 260mm |
|
hitam | 2 | GND |
hitam | 3 | GND |
merah | 4 | + 5V |
