Place of Origin: | Guangdong China (Mainland) |
Nama merek: | QUAWIN / OEM |
Sertifikasi: | CE,ROHS |
Minimum Order Quantity: | 100 Piece/Pieces |
---|---|
Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
Delivery Time: | samples within 5 days,15 days for bulk orders |
Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
Supply Ability: | 500000 Piece/Pieces per Month |
Rated Power: | 40W | Rated Voltage: | DC 15V |
---|---|---|---|
Application: | Led strips, led down lights | IP Rating: | IP67 |
name: | Waterproof Led Driver | Sertifikasi: | UL, ROHS, CE |
Cahaya Tinggi: | LED strip Driver,daya led driver |

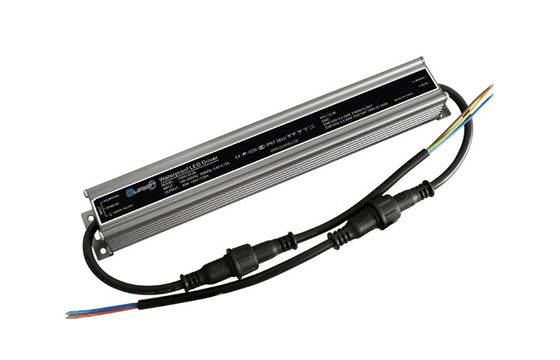

Waterproof Ip67 Constant Voltage Driver LED Circuit 40w DC 15V
Cepat Detail:
1. Efisiensi tinggi 89%
2. Biaya rendah, keandalan yang tinggi
3. Penuh berbagai 90 ~ 264VAC
4. Perlindungan:
. Arus pendek
. Over-beban
. Over-tegangan
. Lebih-suhu
5. Bekerja suhu: -40 ℃ ~ 70 ℃
6. IP67 desain untuk aplikasi indoor dan outdoor
7. 2 ~ 3 kali burn-in tes ( 50 ℃ / -40 ℃ pada beban penuh dengan lebih dari 14 jam)
Aplikasi
Strip dipimpin, lampu lanskap dipimpin, dipimpin bawah lampu, dipimpin elektronik tampilan layar ...... dll
Spesifikasi Lembar | ||
M odel | QW150-026-AW (Catatan 1) | |
Keluaran | Nilai Tegangan | 15VDC |
Ouput Rentang sekarang | 0 ~ 2.6a | |
Nilai Daya | 40W | |
Ripple dan Kebisingan (Max) (Catatan 2) | 150mVp-p | |
Tegangan Toleransi | ± 3,0% | |
Peraturan Baris | ± 1% | |
Peraturan beban | ± 1,0% | |
Set-up, Naik Waktu | 1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC | |
Tahan-up Waktu | 50ms / 230VAC pada beban penuh, 25ms / 110VAC pada beban penuh | |
Masukan | Rentang Tegangan | 90 ~ 264VAC |
Frekuensi Rentang Efisiensi (Catatan 3) | 47 ~ 63Hz | |
86,0% | ||
AC Current | 0.50A ~ 0.17A | |
Arus masuk sekarang | Mulai dingin di 45A / 230VAC, Input di Ta: 25 ℃ mulai dingin. | |
Kebocoran sekarang | <0.5mA di 230VAC, 60Hz Masukan | |
P r otection | Perlindungan saat | ± 1% (saat ini membatasi jenis) batas saat Konstan, pulih setelah masalah rusak |
Over-Voltage | 110% ~ 130% (Matikan O / P tegangan, repower untuk memulihkan) | |
Over-beban | 130% ~ 150% (Matikan O / P tegangan, repower untuk memulihkan) | |
Short Circuit | Modus Hiccup, pulih secara otomatis setelah masalah rusak dihapus | |
Perlindungan petir | Tabung gas debit otomatis terbuka untuk melepaskan, repower untuk memulihkan | |
Lebih-suhu | 85 ℃ ± 10 ℃ (Matikan O / P tegangan, ulang daya pada untuk memulihkan) | |
Lingkungan Hidup | Lingkungan Kerja (Catatan 4) | -40 ℃ ~ 70 ℃ |
Kelembaban Kerja | 20 ~ 90% RH non-kondensasi | |
| -45 ℃ ~ + 80 ℃ | |
TEMP. Koefisien | ± 0,05% ℃ (0 ~ 50 ℃) | |
Getaran | 10 ~ 500Hz, 2G 10 menit. / 1cycle, jangka waktu 60menit. masing-masing sepanjang X, Y, Z sumbu | |
Keselamatan & EMC | Standar Keselamatan | EN-61347-1, EN61347-2-13, IP67, Tes ROHS, Desain mengacu UL8750 |
Menahan Tegangan | I / PO / P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC | |
Perlawanan Isolasi | I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |
EMC Emisi | Kepatuhan terhadap EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006; | |
EMC Imunitas | Kepatuhan terhadap EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 | |
Lainnya | Life Span (Catatan 5) | ≥50000Hrs (25 ~ 30 ℃) |
Tidak ada konsumsi daya beban | ≤1.0W | |
MTBF (Catatan 6) | 250K jam min, MIL-HDBK-217F (25 ℃) | |
Dimensi (Catatan 7) | 248 * 36 * 29 mm (L * W * H) | |
Packing (Catatan 8) | 40pcs / karton | |
Berat | 0.4kg / pcs / 40pcs / CTN | |
Catatan | Semua parameter yang diukur pada suhu normal (25 ~ + 28 ℃) | |
1. tegangan dapat disesuaikan, seperti 18V / 27V ... dapat disesuaikan | ||
2. Ripple & Kebisingan diukur pada 20KHz bandwidth dengan menggunakan "twisted pair-kawat 12 diakhiri dengan 0,1 uf & | ||
3. Efisiensi diukur pada tegangan output Max, dan 230VAC dengan beban penuh, jika dengan 110VAC efisiensi | ||
4. Seri ini dapat bekerja -45 ~ -50 ℃ (pada beban penuh), jika parameter kebutuhan terkait hubungi kami. | ||
5. Ini diukur pada 120VAC, 80% ~ 85% beban dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih. | ||
6. Ini diukur pada 120VAC, 80% ~ 85% beban dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih. | ||
7. Informasi lebih rinci lihat draft mekanik berikut. | ||
8. Metode 18pcs kemasan tidak cocok untuk driver memimpin dengan konektor tahan air |
Teknik Spesifikasi
Blok Diagram
Curve derating Karakteristik Statis
Efisiensi & Load (24V) (110VAC / 230VAC)
