Place of Origin: | China |
Nama merek: | Meanwell |
Sertifikasi: | CE,ROHS, TUV, UL |
Model Number: | RS-35 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
Harga: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
Cahaya Tinggi: | daya tinggi dipimpin power supply,Dipimpin Cahaya Power Supply |

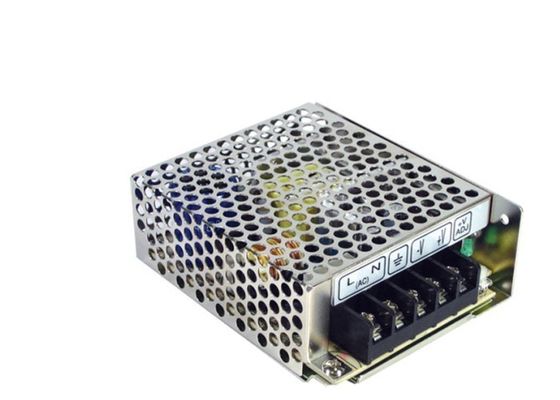

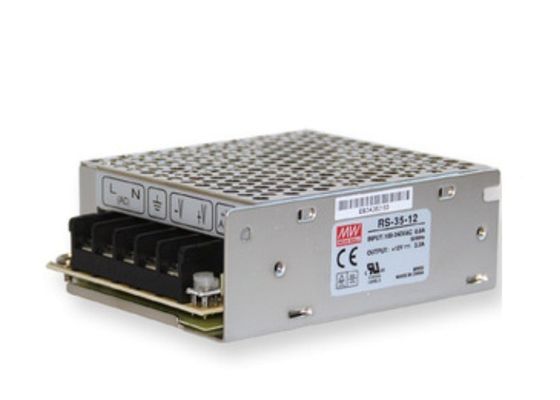

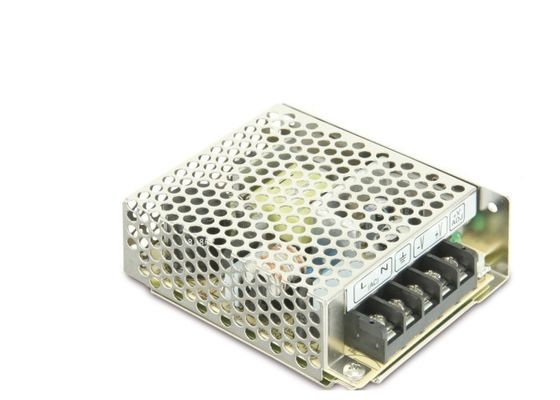

35W AC DC 12V LED Power Supply LED driver RS-35 Tegangan Konstan
G3 Series RS-35 tertutup Switching Fitur Power Supply:
Input 1. Universal AC / Penuh
2. Perlindungan: sirkuit pendek / Selama beban / Selama tegangan
3. Cooling oleh konveksi udara bebas
4. indikator LED untuk daya pada
5. 100% beban penuh burn-in tes
6. Tidak ada beban konsumsi daya <0.5W
7. Semua menggunakan 105 celsius umur panjang kapasitor elektrolit
8. Menahan 300VAC gelombang masukan selama 5 detik
Suhu 9. operasi tinggi hingga 70
10. Menahan 5G uji getaran
11. Efisiensi tinggi, umur panjang dan kehandalan yang tinggi
12. 3 tahun garansi
Meanwell G3 Series AC Switching Power Adapter:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150

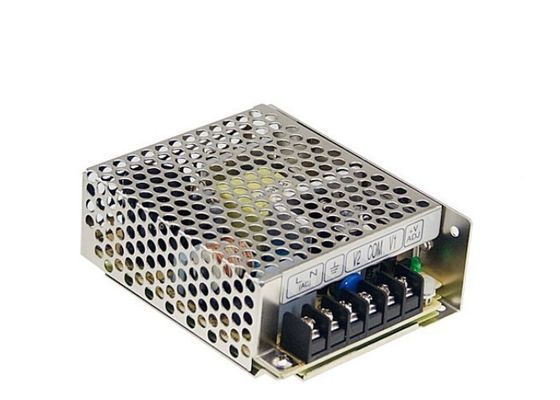

RD-35 / RD-50 / RD-65 / RD-85 / RD-125
RID-50 / RID-65 / RID-85 / RID-125, RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
Rincian Cepat:
35W - Single Output | ||||
Model Nomor. | Keluaran | Tol. | Effi. | |
RS-35-3,3 | 3.3V, 0 ~ 7.0A | ± 3% | 80mV | 76,5% |
RS-35-5 | 5V, 0 ~ 7.0A | ± 2% | 80mV | 80,5% |
RS-35-12 | 12V, 0 ~ 3.0a | ± 1% | 120mV | 84,5% |
RS-35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86,0% |
RS-35-24 | 24V, 0 ~ 1.5A | ± 1% | 200mV | 88,0% |
RS-35-48 | 48V, 0 ~ 0.8A | ± 1% | 200mV | 88,5% |
Spesifikasi umum:
Model Nomor. | RS-35 RD-35 |
AC rentang tegangan input | 85 ~ 264VAC, 120 ~ 373VDC |
AC lonjakan arus (max.) | 36A di 230VAC |
Kisaran penyesuaian DC | ± 10% dengan potensiometer untuk output tunggal; CH1 -5% ~ + 10% oleh potensiometer untuk beberapa keluaran |
Perlindungan yang berlebihan | 110% ~ modus cegukan 150%, auto-recovery (150% ~ 190% untuk RID-125-1205 / 2405) |
Lebih dari perlindungan tegangan | 115% ~ 135% tegangan dinilai output, modus cegukan, auto-recovery |
Menahan tegangan | I / P - O / P: 3kVAC, I / P - FG: 1.5kVAC, O / P - FG: 0.5kVAC, 1 menit |
Bekerja suhu | -25 ~ + 70 ° C (lihat kurva derating untuk model yang berbeda) |
Getaran | 10 ~ 500Hz, 5G 10 menit. / 1 siklus, periode selama 60 menit. masing-masing sepanjang X, Y, Z sumbu |
Standar keselamatan | UL60950-1, TUV EN60950-1 disetujui |
Standar EMC | EN55022 kelas B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
Koneksi | Terminal blok untuk input dan output |
Dimensi (PxLxT) (mm) | 99X 82x 36 |
Kasus No. | 932A |
Pengepakan | 45pcs /14.0kg |
CATATAN:
1. Semua parameter tidak disebutkan secara khusus diukur pada 230VAC input, dinilai beban dan 25 celsius dari suhu lingkungan.
2. Ripple & kebisingan diukur pada 20MHz bandwidth dengan menggunakan 12 '' twisted pair-kawat diakhiri dengan 0.1uf & 47uF kapasitor paralel.
3. Toleransi: termasuk mengatur toleransi, peraturan baris dan regulasi beban.
4. Peraturan Baris diukur dari garis rendah untuk garis tinggi pada beban.
5. Peraturan beban diukur dari 0% sampai 100% dinilai beban.
6. Catu daya dianggap sebagai komponen yang akan diinstal ke dalam peralatan akhir. Peralatan akhir harus dikonfirmasi ulang bahwa itu masih memenuhi arahan EMC. Untuk petunjuk tentang cara melakukan tes EMC ini, Anda bisa merujuk ke "EMC pengujian pasokan listrik komponen" atau hubungi sales kami.
Meanwell AC Switching Power Supply Range Produk kami:
G3 Series
NE Series
SE Series
LRS Series
Pertanyaan Anda sangat welcome!
