Gaoxin Industrial Park, Guangming Zona Baru, Kota Shenzhen, Provinsi Guangdong, Cina | Angelwang66@126.com |
Place of Origin: | China |
Nama merek: | FOCONEC |
Sertifikasi: | RoHS |
Model Number: | Multifunctional OTDR |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | Carton |
Delivery Time: | 2-5 days |
Payment Terms: | T/T, L/C |
Supply Ability: | 200 sets per week |
Application: | designed for testing FTTx network | Distance range: | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF) |
---|---|---|---|
Optical connector: | FC/SC/ST (universal connector) | Type: | OTDR,VFL,optical power meter tester |
Cahaya Tinggi: | fiber optik meteran listrik,visual fault locator |

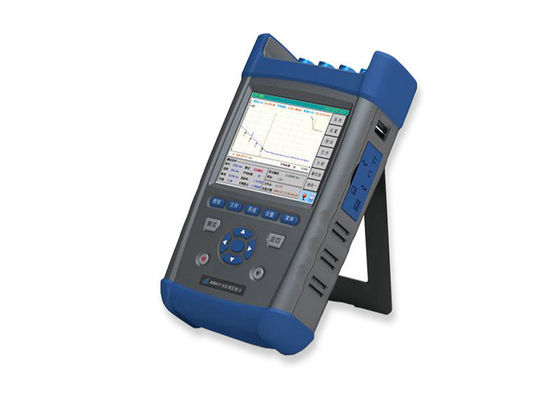

Optic Tester OTDR Terpadu VFL Fiber, Handheld Optical Power Meter & Light Source
Cepat Detail:
Ringkasan Produk:
FOC8002 OTDR adalah alat ukur kinerja tinggi dengan multifungsi yang dirancang untuk jaringan pengujian FTTx. Ini terutama digunakan untuk mengukur karakteristik fisik serat optik yang diuji, seperti panjang, kerugian transmisi dan kerugian sambatan dll .. Hal ini dapat juga menemukan kesalahan atau istirahat serat optik. Ini secara luas diterapkan dalam pembuatan, konstruksi dan pemeliharaan dalam sistem komunikasi serat optik.
Fitur Utama:
1. Handheld, ringan dan kenyamanan untuk membawa
Dynamic range 2. 45dB tinggi
3. ≤1m acara ekstra pendek zona mati
4. 0.05m resolusi jarak tinggi, poin 128k sampel
5. pengukuran auto Cepat, satu tombol operasi
6. Uji hingga empat panjang gelombang dengan satu unit
7. Komunikasi cahaya cek otomatis
8. remote fungsi melalui Ethernet
9. interface USB ganda, mendukung USB stick dan printer dan kabel download langsung ke PC melalui ActiveSync
10. Mendukung format file Bellcore GR196 secara tertulis atau membaca
11. Built-in baterai lithium dengan kapasitas tinggi selama lebih dari 8 jam masa operasi
12. Terlihat locating kesalahan (VfL) dan meteran listrik optik
13. Universal FC / PC, FC / SC, FC / ST jenis konektor, itu lebih mudah untuk membersihkan permukaan
14. Fungsi Unik memperbarui perangkat lunak aplikasi on-line, kembali ke pabrik yang tidak perlu
Zona acara ekstra pendek mati
Karena resolusi tinggi, FOC8002 OTDR memiliki acara tambahan pendek zona mati 1m, yang cocok untuk menguji serat optik pendek dan kuncir serat optik.
Kecepatan tinggi otomatis analyzation
FOC8002 dapat dengan cepat menentukan dan menemukan peristiwa dan kesalahan dalam jejak tepatnya, kemudian daftar semua peristiwa bahkan meja, sehingga sangat berguna untuk pengembang untuk meningkatkan efisiensi dan itu tidak perlu tahu tentang latar belakang pengetahuan relatif.
Pengukuran otomatis kecepatan tinggi
Fungsi pengukuran auto FOC8002 OTDR membuatnya tidak perlu untuk operator untuk mengetahui tentang rincian lebih lanjut dari operasi. Operasi menjadi sangat sederhana: setelah menghubungkan serat, hanya tekan 【】 Mulai, maka jejak diukur ditampilkan dan peristiwa yang tercantum di layar dalam beberapa detik, sekarang, Anda dapat melihat jejak dan acara meja.
Unik kemampuan pengujian PON
FOC8002 ideal untuk akses dan pengujian jaringan FTTH, itu memungkinkan Anda untuk menguji melalui 1x32 splitter bahkan 1x64 untuk PON (jaringan optik pasif) pengujian.
FOC8002 menawarkan acara 1m zona mati yang luar biasa dan 0.05m resolusi jarak tinggi, dengan mana Anda dapat mencirikan semua peristiwa antara pemancar dan panel distribusi serat kantor pusat.
Fungsi VFL nyaman
ia built-in 650nm visual yang fault locator (VfL) sangat ideal untuk mengidentifikasi sambatan buruk, konektor yang buruk, istirahat atau tikungan makro dengan mudah. The VFL standar dengan lebih dari 2 milliwatt daya output pabrik dipasang di FOCONEC ini FOC8002, yang jarak operasi adalah lebih dari 5 kilometer.
Komunikasi Cahaya Periksa
Ketika mengukur serat dalam pelayanan, hasil pengukuran oleh OTDR tidak tepat, dan ada risiko potensial kerusakan permanen pada fotolistrik internal penerima OTDR. Untuk mencegah masalah ini, FOC8002 OTDR dapat mendeteksi secara otomatis dan diam-diam jika cahaya komunikasi hadir setelah serat yang diuji terhubung, setelah cahaya diverifikasi ini, secara bersamaan, pesan peringatan akan ditampilkan dan proteksi internal OTDR akan aktif seketika.
Beberapa Panjang gelombang dan Model
FOC8002 OTDR dapat memberikan mode tunggal atau multimode atau keduanya, yang dirancang untuk menguji FUT sampai dengan empat panjang gelombang di unit tunggal, seperti 850, 1300, 1310, 1383, 1490, 1550, 1625 dan panjang gelombang 1650nm, dengan yang FOC8002 dapat digunakan secara luas dari jarak jauh ke FTTx, CATV, LAN, Access dan Metro jaringan.
Antarmuka eksternal berlimpah
FOC8002 memiliki antarmuka eksternal yang melimpah, seperti USB, Min-USB, Ethernet, earphone dan SD, karena ini, dapat memberikan fungsi berikut:
1. Pelatihan melalui multimedia bagi para operator, yang dapat memungkinkan Anda menjadi ahli ukur dalam waktu singkat.
2. Menerapkan jarak jauh mengendalikan melalui Ethernet, pemecahan masalah dari jarak jauh untuk serat yang diuji.
3. Percetakan jejak dan meja acara
4. Memperbarui perangkat lunak aplikasi on-line
Aplikasi khas:
FOC8002 OTDR terutama digunakan untuk mengukur jaringan FTTx, ia menyediakan multifunctions dalam satu unit. FOC8002 menawarkan tiga mode pengukuran: mode manual (termasuk modus real time dan modus rata-rata), modus otomatis dan modus zona mati.
Mode pengukuran manual: mode manual cocok untuk operator terampil yang akrab dengan instrumen. Dalam modus pengukuran ini, untuk mendapatkan hasil yang lebih akurat, modus real-time atau modus rata bisa dipilih jika diperlukan.
Dalam mode real-time, perubahan dinamis rantai serat dapat dideteksi tepat waktu, sangat berguna ketika Anda perlu mengamati efek dan proses serat yang disambung atau terhubung.
Dalam modus pengukuran rata, kebisingan di jejak dapat ditekan, dan SNR (rasio kebisingan sinyal) meningkat, oleh karena itu, hasilnya lebih akurat. Bahkan, kali lebih rata-rata dijalankan, lebih banyak suara di jejak ditekan, dan semakin lama waktu yang dihabiskan untuk pemrosesan sinyal. Dalam prakteknya, waktu rata-rata harus diatur dengan benar sesuai dengan kebutuhan.
Modus pengukuran Auto: kondisi pengukuran dioptimalkan diatur secara otomatis, itu tidak perlu untuk operator untuk mengetahui tentang latar belakang pengetahuan yang rumit dan rincian lebih lanjut dari operasi. Dalam mode ini, hasil yang lebih akurat dapat diperoleh ketika kali rata yang tepat ditetapkan, tetapi akan meningkatkan waktu pemrosesan sinyal.
Modus zona mati: mode ini cocok untuk menguji serat optik dengan jarak pendek dan pengaturan dioptimalkan jangkauan jarak, lebar pulsa dan attenuator dapat dijalankan secara otomatis. Untuk mendapatkan hasil yang terbaik, terminal kerugian kembali harus dijamin kurang dari 40dB.
Parameter Teknis:
Dynamic range | Silakan merujuk ke "modul OTDR spesifikasi" |
Ketidakpastian jarak | ± (0.75m + ruang sampel + pengukuran jarak × 0,0025%) |
Resolusi Sampling | 0.05,0.1,0.2,0.5,1,2,4,8,16m |
Jarak jangkauan | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF); |
0.4,0.8,1.6,3.2,6.4,16,32 (MMF dari 850nm) | |
Lebar pulsa | 5,10,30,80,160,320,640,1280,5120,10240,20480ns |
5,10,30,80,160,320,640,1280 (MMF dari 850nm) | |
Rugi ambang | 0.01dB |
Titik sampling | Sampai 128k |
Linearitas | 0.05dB / dB |
Resolusi Rugi | 0.001dB |
Kapasitas memori | ≥800traces (built-in), ≥65500traces (SD 2GB storage) |
Pengaturan indeks bias kelompok | 1,00000-2,00000 (0.00001steps) |
Satuan jarak | km, m, kii, ft |
Pameran | 640 × 480, 6,5 inci TFT-LCD (layar sentuh) |
Antarmuka | USB, Min-USB, Ethernet, earphone, SD |
Konektor optik | FC / SC / ST (konektor universal) |
VFL | 650nm ± 10nm, 2mW (khas); CW / 1HZ |
Optical Power Meter | Rentang panjang gelombang: 1200nm ke 1650nm Rentang pengukuran: -60 akurasi 0dBm Pengukuran: 5% (- 10dBm, CW) |
Sumber Daya listrik | AC adapter 100 ke 240V, 50 / 60Hz, 1.5A DC: 19V ± 2V (2A) Built-in baterai Lithium: 4400mAh, waktu operasi ≥8 jam 2 |
Bahasa | Pengguna dapat dipilih: Cina disederhanakan, Inggris, Rusia, Korea dll .. (silahkan hubungi CETC 41 bagi orang lain) |
Suhu Operasional | -10 Sampai 50 ℃ (pengisian: 5 sampai 40 ℃) |
Suhu penyimpanan | -40 Sampai 70 ℃ (Baterai: -20 sampai 60 ℃) |
Kelembaban relatif | 5% sampai 95%, non-kondensasi |
Ukuran | 295 × 186 × 75 (mm) |
Berat | 2.5kg Approx. |
NOTE1: Tidak termasuk ketidakpastian karena indeks serat
Note2: kecerahan rendah, termasuk pengukuran.
OTDR Modul dan Panduan Pengurutan:
Jumlah pemesanan | Panjang gelombang operasi | Fiber Jenis | Rentang dinamis (dB) | Acara zona Mati (m) | Attenuation zona mati (m) |
FOC8002-2101 | 1310 / 1550nm | SMF | 42/40 | 2/2 | 10/10 |
FOC8002-2102 | 1310 / 1550nm | SMF | 40/38 | 1/1 | 10/10 |
FOC8002-2103 | 1310 / 1550nm | SMF | 37/35 | 1/1 | 10/10 |
FOC8002-3103 (PON) | 1310/1550 / 1625nm (build-in filter) | SMF | 39/37/37 | 1/1/1 | 10/10/10 |
FOC8002-4101 | 1310/1490/1550 / 1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
Aksesoris Standar:
TIDAK. | Nama | kuantitas |
1 | Power line | 1 |
2 | AC / DC adaptor | 1 |
3 | Sertifikasi mutu | 1 |
4 | Panduan pengguna | 1 |
5 | Software jejak menganalisis (CD) | 1 |
6 | Keras Tas (Termasuk gallus) | 1 |
7 | Gallus khusus instrumen | 1 |
8 | FC / SC, konektor FC / ST | 1 |
Tag: Fiber Optic Produk, Uji Fiber Optic, Visual Sesar Locator, OTDR, FTTH, Light Source, Power Meter
