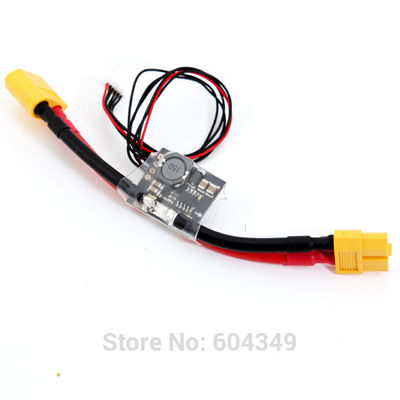

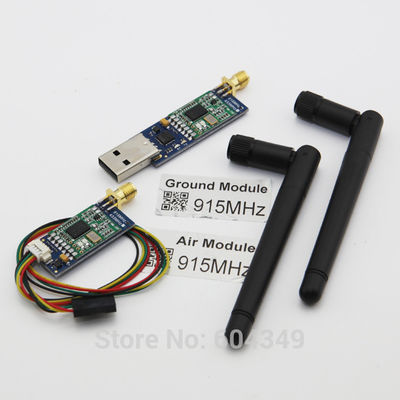

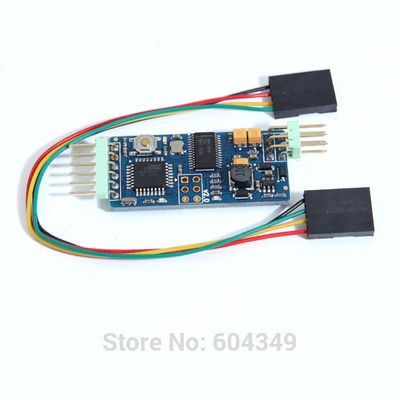

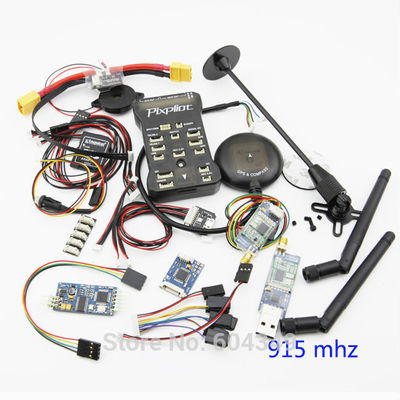

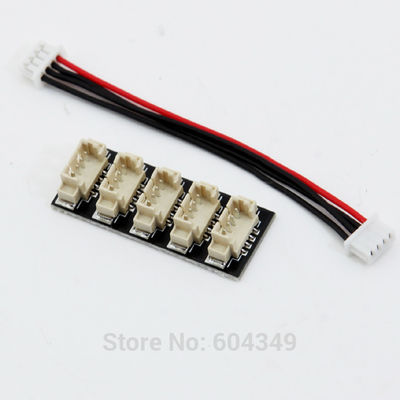

Pixpilot v2.4.5 (Pixhawk) + Power + I2C + RGB + M8N gps dengan + 915 Modul Mhz kali lipat + OSD + ppm

Pixpilot adalah 100% kompatibel dengan Pixhawk, sistem autopilot canggih yang dirancang oleh proyek open-hardware PX4. Ini fitur prosesor canggih dan teknologi sensor dari ST Microelectronics® dan sistem operasi real-time NuttX, memberikan kinerja yang luar biasa, fleksibilitas, dan keandalan untuk mengendalikan setiap kendaraan otonom.

Manfaat dari sistem Pixpilot termasuk multithreading, lingkungan pemrograman Unix / Linux-seperti, benar-benar fungsi autopilot baru seperti Lua scripting misi dan perilaku penerbangan, dan lapisan sopir PX4 kustom memastikan waktu yang ketat di seluruh proses terintegrasi. Ini kemampuan canggih memastikan bahwa tidak ada batasan untuk kendaraan otonom Anda. Pixpilot memungkinkan APM dan PX4 operator yang ada untuk mulus transisi ke sistem ini dan menurunkan hambatan masuk bagi pengguna baru untuk berpartisipasi dalam dunia menarik dari kendaraan otonom.

Modul unggulan Pixpilot akan disertai dengan opsi perangkat baru, termasuk sensor digital kecepatan udara, dukungan untuk indikator multi-warna LED eksternal dan magnetometer eksternal. Semua periferal secara otomatis terdeteksi dan dikonfigurasi.

: //3drobotics.com/wp-content/uploads/2014/02/px4fmuv2.4.3_schematic.pdf


Catatan: Pixpilot adalah autopilot PPM-masukan, yang berarti bahwa hal itu akan RC masukan dari kabel tunggal ke penerima, baik melalui pelabuhan PPM, port Futaba S.BUS, atau port penerima satelit khusus untuk gigi Spektrum. Sebagian penerima RC modern memungkinkan untuk output PPM, tetapi beberapa, seperti non-S.BUS Futaba penerima, tidak. Jika penerima Anda tidak mendukung keluaran PPM, silakan memesan papan PPM encoder.

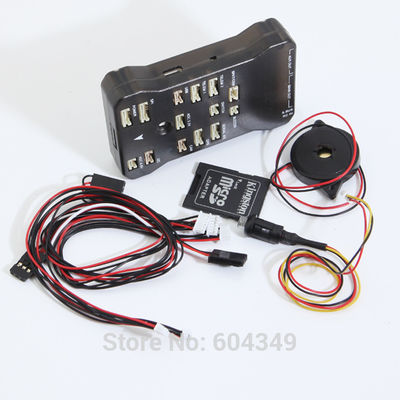

Pixpilot termasuk
· Pixpilot autopilot x1
· MicroSD 4G x1, Mount pada Pixpilot
· MicroSD Adapter x1
· 30mm Buzzer x1
· Keselamatan tombol switch x1
· GPS / Radio / OSD kabel x3

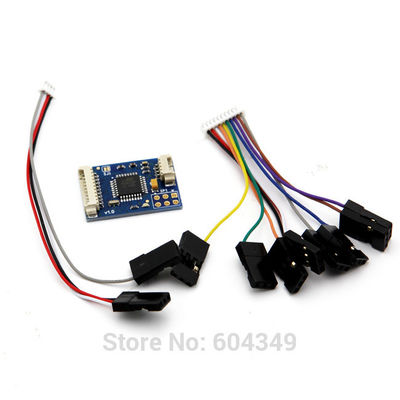

· PPM / S.BUS. Receiver kabel x1

Fitur
Lanjutan 32 bit ARM Cortex® M4 Processor berjalan NuttX RTOS
Output 14 PWM / servo (8 dengan failsafe dan manual override, 6 tambahan, daya tinggi yang kompatibel)
Pilihan konektivitas berlimpah untuk peripheral tambahan (UART, I2C, CAN)
Terintegrasi sistem cadangan untuk pemulihan dalam penerbangan dan manual override dengan prosesor yang berdedikasi dan power supply berdiri sendiri
Sistem cadangan mengintegrasikan pencampuran, menyediakan autopilot konsisten dan petunjuk pencampuran menimpa mode
Redundant input power supply dan failover otomatis
Tombol keamanan eksternal untuk aktivasi bermotor mudah
Indikator multicolor LED
Daya tinggi, multi-nada indikator audio yang piezo
kartu microSD untuk jangka waktu tinggi tingkat penebangan

Spesifikasi
Mikroprosesor:
32-bit STM32F427VIT6 Cortex M4 core dengan FPU 168 MHz / 256 KB RAM / 2 MB flash
32 bit STM32F103C8T6 failsafe co-prosesor
Sensor:
ST Micro L3GD20 3-axis gyroscope 16-bit
ST Micro LSM303D 3-axis accelerometer 14-bit / magnetometer
InvenSense MPU6000 3-axis accelerometer / giroskop
MEAS MS5611-01BA03 barometer
Antarmuka:
5x UART (port serial), salah satu daya tinggi yang mampu, 2x dengan kontrol aliran HW
1x CAN
Masukan kompatibel Spektrum DSM / DSM2 / DSM-X ® satelit hingga DX8 (DX9 dan di atas tidak didukung)
Futaba S.BUS® masukan kompatibel dan output
PPM sinyal sum
RSSI (PWM atau tegangan) masukan
I2C®
SPI
3,3 dan 6.6V input ADC
Port eksternal microUSB
Sistem Tenaga:
Ideal dioda controller dengan failover otomatis
Servo rel daya tinggi (7 V) dan tinggi-saat ini siap
Semua output periferal over-saat ini dilindungi, semua masukan ESD dilindungi

Berat dan Dimensi
· Dimensi: 51.5mmx82x17mm
· Berat: 40g

Konten Paket
