Aliran masuk Current Membatasi Daya NTC termistor Untuk Mode Switch Power Supply

Aliran masuk Current Membatasi Daya NTC termistor Untuk Mode Switch Power Supply

Inrush Current Limiting Power NTC Thermistors For Switch Mode Power Supply

Detail produk:

Place of Origin: Dongguan,Guangdong,China
Nama merek: UCHI
Sertifikasi: UL.VDE.SGS.
Model Number: MF72

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 5000PCS
Harga: Negotiable
Packaging Details: Bulk/Ammo/Reel
Delivery Time: 3~5 working days
Payment Terms: T/T,Paypal,Western Union,Money gram
Supply Ability: 8000,000,000PCS Per Month
Hubungi sekarang
Detil Deskripsi produk

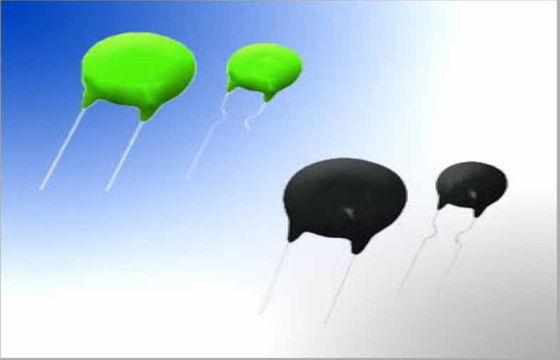

Aliran masuk Current Membatasi Daya NTC termistor Untuk Mode Switch Power Supply

Cepat Detail:

· Biaya rendah perangkat solid state untuk arus masuk supression saat ini.
· Meminimalkan garis distorsi saat dan kebisingan radio.
· Melindungi switch, dioda penyearah dan merapikan kapasitor terhadap kegagalan prematur.
· Mencegah sekering dari meniup dalam kesalahan.

Keterangan:

Kekuatan NTC termistor dapat menjadi biaya perangkat efektif untuk membatasi jumlah arus masuk saat di power supply switching atau perangkat lain ketika listrik pertama dihidupkan. Kekuatan batas termistor NTC lonjakan arus dengan berfungsi sebagai resistor listrik yang turun dari tahan dingin yang tinggi untuk ketahanan panas rendah ketika dipanaskan oleh arus yang mengalir melalui itu.
Aliran masuk-saat limiter daya NTC thermistor melindungi sirkuit dari arus yang tidak diinginkan tinggi, menekan lonjakan arus tinggi gelombang, sedangkan resistance tetap diabaikan rendah selama operasi terus-menerus. Berkat resistensi yang rendah di negara operasi, Power thermistor memiliki disipasi daya jauh lebih rendah dari resistor tetap sering digunakan untuk aplikasi ini.

Aplikasi:

Membatasi lonjakan arus, cocok untuk perlindungan beralih modus power supply, UPS, transformator, motor, berbagai alat pemanas listrik, lampu hemat energi, ballast, berbagai rangkaian listrik, amplifier, Displayer berwarna, monitor, TV berwarna, perlindungan filamen, dll .
Komponen listrik termistor juga dapat digunakan untuk starting lembut motor, misalnya dalam pembersih vakum dengan arus kontinu hingga 20 A.

Spesifikasi:

Aliran masuk Current Membatasi Fitur Daya termistor NTC:

· Resin dilapisi thermistor disk dengan uninsulated timbal-kabel.
· Cocok untuk AC dan DC sirkuit sampai tegangan 265 V (rms).
· Wide berbagai perlawanan, saat ini dan dimensi.
· Kekuatan mekanik yang sangat baik.
· Cocok untuk PCB pemasangan.

Kurva perbandingan dengan dan tanpa arus masuk sekarang Membatasi aplikasi termistor NTC Daya

Kurva perbandingan dengan dan tanpa arus masuk sekarang kekuatan Membatasi NTC thermistor

Aliran masuk Current Membatasi Daya NTC thermistor karakteristik suhu Beban

Aliran masuk Current Membatasi Daya NTC thermistor
Karakteristik suhu beban
Aplikasi khas arus masuk sekarang Membatasi Daya NTC termistor Perlindungan Circuit

Dasar diagram sirkuit termistor NTC untuk perlindungan dioda

Dasar diagram sirkuit termistor NTC untuk perlindungan dioda

NTC termistor untuk sirkuit perlindungan lonjakan arus

Lokasi yang mungkin termistor NTC lonjakan pembatas arus

Daya khas pasokan sirkuit

Daya khas pasokan sirkuit

Aplikasi sirkuit listrik termistor

Sirkuit listrik termistor NTC aplikasi

Aliran masuk Current Membatasi Daya NTC termistor untuk aplikasi Perlindungan Circuit

Contoh lain NTC termistor untuk sirkuit perlindungan lonjakan arus

Aliran masuk Current Membatasi Daya NTC termistor Dimensi (mm)

Aliran masuk Current Membatasi Daya termistor NTC Outlook

Aliran masuk Current Membatasi Lembar Daya NTC termistor data

Bagian No.

R25
(Ohm)

Max
Stabil
Arus
(SEBUAH)

Kira-kira.
Perlawanan
nilai pada
max saat
(Ω)

Menghilangnya
Faktor
(MW / oC)

Panas
Waktu
Konstan
(Detik)

Dimensi (mm)

Dmax

Tmax

H

H 0

d ± 1

MF72-3D9

3 ohm

4A

0.120

11

34

11

5.5

13,5

20,5

7,5 / 5

MF72-5D9

5 ohm

3A

0.210

11

34

11

5.5

13,5

20,5

7,5 / 5

MF72-8D9

8 ohm

2A

0.400

11

32

11

5.5

13,5

20,5

7,5 / 5

MF72-10D9

10 ohm

2A

0,458

11

32

11

5.5

13,5

20,5

7,5 / 5

MF72-16D9

16 ohm

1A

0,802

11

31

11

5.5

13,5

20,5

7,5 / 5

MF72-22D9

22 ohm

1A

0,950

11

30

11

5.5

13,5

20,5

7,5 / 5

MF72-33D9

33 ohm

1A

1,124

11

30

11

5.5

13,5

20,5

7,5 / 5

MF72-50D9

50 ohm

1A

1,252

11

30

11

5.5

13,5

20,5

7,5 / 5

MF72-80D9

80 ohm

0.8A

2.010

11

30

11

5.5

13,5

20,5

7,5 / 5

MF72-3D11

3 ohm

5A

0.100

13

43

13

5.5

15,5

22,5

7,5 / 5

MF72-5D11

5 ohm

4A

0,156

13

45

13

5.5

15,5

22,5

7,5 / 5

MF72-8D11

8 ohm

3A

0,255

14

47

13

5.5

15,5

22,5

7,5 / 5

MF72-10D11

10 ohm

3A

0,275

14

47

13

5.5

15,5

22,5

7,5 / 5

MF72-12D11

12 ohm

2A

0,462

14

48

13

5.5

15,5

22,5

7,5 / 5

MF72-16D11

16 ohm

2A

0.470

14

50

13

5.5

15,5

22,5

7,5 / 5

MF72-20D11

20 ohm

2A

0,512

15

52

13

5.5

15,5

22,5

7,5 / 5

MF72-22D11

22 ohm

2A

0,563

15

52

13

5.5

15,5

22,5

7,5 / 5

MF72-33D11

33 ohm

1.5A

0,734

15

52

13

5.5

15,5

22,5

7,5 / 5

MF72-50D11

50 ohm

1.5A

1,021

15

52

13

5.5

15,5

22,5

7,5 / 5

MF72-60D11

60 ohm

1.5A

1,215

15

52

13

5.5

15,5

22,5

7,5 / 5

MF72-1.3D13

1,3 ohm

7A

0,062

13

60

15,5

6

17,5

24,5

7.5

MF72-3D13

3 ohm

6A

0,092

14

60

15,5

6

17,5

24,5

7.5

MF72-5D13

5 ohm

5A

0,125

15

68

15,5

6

17,5

24,5

7.5

MF72-10D13

10 ohm

4A

0,206

15

65

15,5

6

17,5

24,5

7.5

MF72-15D13

15 ohm

3A

0,335

16

60

15,5

6

17,5

24,5

7.5

MF72-30D13

30 ohm

2.5A

0,517

16

65

15,5

6

17,5

24,5

7.5

MF72-47D13

47 ohm

2A

0.810

17

65

15,5

6

17,5

24,5

7.5

MF72-1.3D15

1,3 ohm

8A

0,048

18

68

17,5

6

19,5

26,5

10 / 7.5

MF72-1.5D15

1,5 ohm

8A

0,052

18

69

17,5

6

19,5

26,5

10 / 7.5

MF72-3D15

3 ohm

7A

0,075

18

76

17,5

6

19,5

26,5

10 / 7.5

MF72-5D15

5 ohm

6A

0,112

20

76

17,5

6

19,5

26,5

10 / 7.5

MF72-8D15

8 ohm

5A

0,178

20

80

17,5

6

19,5

26,5

10 / 7.5

MF72-10D15

10 ohm

5A

0.180

21

85

17,5

6

19,5

26,5

10 / 7.5

MF72-15D15

15 ohm

4A

0,268

20

75

17,5

6

19,5

26,5

10 / 7.5

MF72-30D15

30 ohm

3.5A

0,438

18

75

17,5

6

19,5

26,5

10 / 7.5

MF72-47D15

47 ohm

3A

0.680

21

86

17,5

6

19,5

26,5

10 / 7.5

MF72-0.7D20

0,7 ohm

12A

0,018

25

89

22,5

7

24,5

31,5

10 / 7.5

MF72-1.3D20

1,3 ohm

9A

0,037

24

88

22,5

7

24,5

31,5

10 / 7.5

MF72-3D20

3 ohm

8A

0.055

24

88

22,5

7

24,5

31,5

10 / 7.5

MF72-5D20

5 ohm

7A

0.087

23

87

22,5

7

24,5

31,5

10 / 7.5

MF72-8D20

8 ohm

6A

0,142

25

105

22,5

7

24,5

31,5

10 / 7.5

MF72-10D20

10 ohm

6A

0,162

24

102

22,5

7

24,5

31,5

10 / 7.5

baru dikembangkan lonjakan arus membatasi kekuasaan NTC thermistor meningkat max. saat operasi.

Bagian No.

R25

(Ohm)

Max Stabil sekarang

(SEBUAH)

Kira-kira.

Perlawanan

Nilai di

Maksimum sekarang (Ω)

Max Rated Daya Pmax.

(W)

Disipasi Factor

(MW / oC)

Waktu Thermal Constant (s)

Dimensi (mm)

Dmax

Tmax

H

H 0

d

Pin

untuk m

D15mm

2.5ohm / 9.5A Merancang

2,5 ohm

9.5A Merancang

0,044

3.5W

22 menit

75 max

17,5

6

19,5

26,5

7.5

dalam tertekuk

D15mm

5 ohm / 8A

5 ohm

8A

0,058

3.5W

22 menit

75 max

17,5

6

19,5

26,5

7.5

dalam tertekuk

D15mm,

10 ohm / 7A

10 ohm

7A

0.098

3.5W

22 menit

75 max

17,5

6

19,5

26,5

7.5

dalam tertekuk

D20mm

1 ohm / 16A

1 ohm

16A

0,027

5W

28 menit

110 max

22,5

7

24,7

/

10

lurus

D20mm

5 ohm / 12A

5 ohm

12A

0.047

5W

28 menit

110 max

22,5

7

24,7

/

10

lurus

D20mm,

10 ohm / 8A

10 ohm

8A

0,085

5W

28 menit

110 max

22,5

7

24,7

/

10

lurus

D25mm,

1 ohm / 20A

1 ohm

20A

0,021

7W

30 menit

130 max

29

8

33

/

10

lurus

D25mm

, 5 ohm / 14A

5 ohm

14A

0.047

7W

30 menit

130 max

29

8

33

/

10

lurus

D25mm,

10 ohm / 10A

10 ohm

10A

0,084

7W

30 menit

130 max

29

8

33

/

10

lurus

D30mm,

1 ohm / 30A

1ohm

30A

0.014

8W

40 menit

190 max

36

8.5

40

/

18

lurus

D30mm,

10 ohm / 13A

10 ohm

13A

0,056

8W

40 menit

190 max

36

8.5

40

/

18

lurus

Aliran masuk Current Membatasi Daya NTC thermistor Keandalan data
Uji
Standar
Kondisi uji
ΔR25 / R25 (khas)
Keterangan

Penyimpanan di panas kering

IEC 6 0068-2-2

Penyimpanan di atas Suhu suhu kategori: 125oC Waktu: 1000h

<10%

Tidak ada kerusakan yang terlihat

Penyimpanan dalam panas lembab, steady state

IEC 6 0068-2-3

Suhu udara: Kelembaban relatif 40oC udara: 93% Durasi: 21 hari

<5%

Tidak ada kerusakan yang terlihat

Cepat bersepeda suhu

IEC 6 0068-2-14

Rendah suhu uji: -55oC suhu uji Atas: 125oC Jumlah siklus: 10

<10%

Tidak ada kerusakan yang terlihat

Ketahanan

I = Imax t: 1000h

<10%

Tidak ada kerusakan yang terlihat

Ketahanan siklik

I = Imax, 1000 siklus On-time = 1 menit waktu Cooling = 6 min

<10%

Beban transien

Kapasitansi = CT Jumlah siklus: 1000

<5%

Tidak ada kerusakan yang terlihat

Referensi informasi untuk memilih lonjakan arus membatasi kekuasaan NTC thermistor

1) Maksimum saat operasi> sebenarnya saat operasi di loop daya
2) Nilai nol hambatan listrik di 25C
<Img data-CKE disimpan-src = "http://www.amwei.com/pima/Resistance calculation.gif" src = "http://www.amwei.com/pima/Resistance calculation.gif" "alt =" perhitungan Resistance ">
yang, E: tegangan loop, Im: Surge saat
Untuk daya konversi, kekuatan pengembalian, tombol power, kekuatan UPS, Im = 100 kali saat operasi
Untuk filamen, pemanas, Im = 30 kali saat operasi
3) lebih besar nilai Beta, perlawanan sisa lebih kecil, suhu operasi yang lebih kecil meningkat.
4) Umumnya, produk yang lebih besar dari waktu yang konstan dan koefisien disipasi, kapasitas termal lebih besar NTC, lonjakan termistor NTC kapasitas menahan lebih kuat saat ini.

Aliran masuk Current Membatasi Kewaspadaan Aplikasi Daya termistor NTC

1) Untuk membatasi lonjakan arus, termistor NTC harus terhubung secara seri dengan sirkuit beban. Beberapa limiter lonjakan arus juga dapat dihubungkan secara seri untuk redaman yang lebih tinggi. Aliran masuk limiter saat ini harus tidak terhubung secara paralel.
2) Dalam lonjakan umum pembatas arus membutuhkan waktu untuk kembali ke keadaan dingin, di mana mereka dapat memberikan lonjakan arus yang cukup membatasi karena resistensi yang tinggi. Pendinginan waktu tergantung pada kondisi ambient.
3) Perlu dipertimbangkan bahwa daerah sekitarnya dari termistor NTC dapat menjadi cukup hot.Ensure komponen yang berdekatan ditempatkan pada jarak yang cukup dari termistor untuk memungkinkan waktu pendinginan yang tepat dari thermistor.
4) Pastikan bahwa bahan-bahan yang berdekatan dirancang untuk operasi pada suhu sebanding dengan suhu permukaan thermistor. Pastikan bahwa bagian-bagian dan bahan sekitarnya dapat menahan suhu ini.
5) Pastikan bahwa termistor yang berventilasi memadai untuk menghindari overheating.
6) Hindari comtamination dari permukaan termistor.
7) Hindari kontak termistor NTC dengan cairan dan pelarut. Pastikan tidak ada air memasuki termistor NTC.
