Detil Cepat

Tempat Asal: China

Merek Nama: Enargy

Nomor model: JS150-24S12-POC

Output Power: 150W

Operasi Rentang Suhu: -20 ~ 85 ℃

Masukan Rentang Tegangan: 18-36Vdc

Output Voltage: 12Vdc

Efisiensi: 88%

Ukuran (L * W * H): 72,1 * 72,1 * 9.1mm

Ketentuan Pembayaran & Pengiriman

Minimum Order Quantity: 1pcs

Harga: Negosiasi

Waktu Pengiriman: Negosiasi

Pasokan Kemampuan: 1000pcs / minggu

Fitur Utama

· Keluaran daya: 150W

· Berbagai masukan lebar: 18-36Vdc

· Tinggi efisiensi konversi: 88%

· Peraturan Baris untuk ± 0,5%

· Regulasi beban untuk ± 0,5%

· Frekuensi operasi Tetap

· Isolasi tegangan: 1500V

· Aktifkan (ON / OFF) control

· Keluaran perlindungan over-beban

· Modus Hiccup perlindungan hubung singkat

· Over-suhu perlindungan

· Tegangan masukan bawah-lock-out

· Tegangan output langsing: ± 10%

Ikhtisar Produk

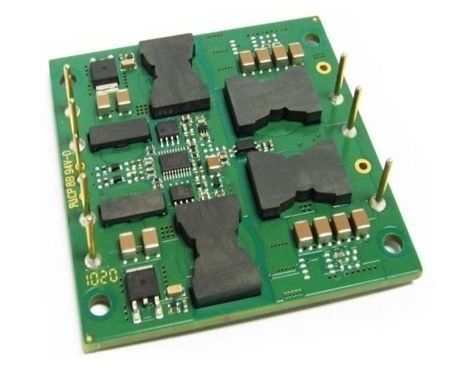

Modul-modul konverter DC-DC menggunakan pengolahan kekuasaan, kontrol dan kemasan teknologi canggih untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi tinggi Clamp Aktif switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Produk Pendahuluan

Seri JS adalah tunggal independen diatur keluaran konverter yang menggunakan industri tidak standar ukuran paket bata. Efisiensi yang sangat tinggi adalah hasil dari topologi dipatenkan ENARGY CORP yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuasaan dan kontrol komponen yang dipasang pada multi-layer PCB substrat dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.

Karakteristik 1.Electric

Karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali dinyatakan khusus. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.

1.1Absolute Penilaian Maksimum

Karakteristik 1.2Input

Karakteristik 1.3Output

Karakteristik Respon 1.4Dynamic

Karakteristik 1.5Functional

1.6Isolation Karakteristik

2. Karakteristik Umum

Karakteristik 3.Environmental

4.Standards Kepatuhan

5.Qualification Spesifikasi

6.Typical Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C and55 ° C (tegangan input nominal).

Gambar 3: disipasi daya di nominal tegangan output vs arus beban minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 4: disipasi daya pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).

Gambar 5: keluaran kurva daya derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara mengalir dari pin 1 ke pin 5 (tegangan input nominal).

Gambar 6: plot Thermal konverter di saat beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. Air yang mengalir di converter dari pin 1 ke pin 5 (tegangan input nominal).

Gambar 7: keluaran kurva power-derating maksimum vs suhu udara ambien untuk tingkat aliran udara dari 0 LFM melalui 400 LFM dengan udara yang mengalir dari input ke output (tegangan input nominal).

Gambar 8: Plot Thermal konverter di saat beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. Air yang mengalir di konverter dari input ke output (tegangan input nominal)

Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (20 ms / div) .Input tegangan pra-diterapkan.

Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div)

Gambar 10: Shut-down time jatuh pada beban penuh (400 mikrodetik / div).

Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div).

Gambar 11: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100 MQ ESR kapasitor tantalum dan 1μF kapasitor keramik. Ch 1: Vout (100mV / div).

Gambar 12: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban topi: 470μF, 30 MQ ESR kapasitor tantalum dan 1μF cap keramik. Ch 1: Vout (100mV / div).

Gambar 13: riak tegangan output pada tegangan input nominal dan nilai arus beban (100mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.

7.Function Spesifikasi

7.1Enable (ON / OFF) Control (Pin 4)

Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (ON / OFF) fungsi berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau power up sequencing.

Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Kolektor terbuka (atau saluran terbuka) saklar dianjurkan untuk kontrol Aktifkan pin.

Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau jarak jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke pin -Vin (logika negatif) .Figure A Rincian lima sirkuit yang mungkin untuk mendorong ON pin / OFF. Gambar B adalah tampilan rinci dari sirkuit ON / OFF internal.

7.2Protection Fitur

· Masukan U-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari masalah ketidakstabilan sistem input, Sirkuit lockout adalah pembanding dengan DC hysteresis. Ketika tegangan input meningkat, itu harus melebihi Turn-On nilai Tegangan Threshold khas (tercantum pada halaman spesifikasi) sebelum converter akan menyala. Setelah converter aktif, tegangan input harus jatuh di bawah nilai Tegangan Threshold Turn-Off khas sebelum converter akan mati.

· Output Current Limit: Batas maksimum arus tetap konstan sebagai tegangan output turun. Namun, setelah impedansi pendek di output cukup kecil untuk membuat drop tegangan output di bawah output ditentukan DC sekarang-Batas Shutdown Tegangan, konverter ke mode cegukan tak terbatas negara perlindungan sirkuit pendek sampai kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.

· Over-Suhu Shutdown: Sebuah sensor suhu pada konverter merasakan suhu rata-rata modul. Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi merasakan mencapai nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu lokasi merasakan jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.

Aplikasi Circuit 7.3Typical

Metode 8.Test

8.1Output Ripple & Kebisingan Uji

Output riak terdiri dari riak frekuensi dasar dan frekuensi tinggi paku beralih kebisingan. Switching mendasar frekuensi riak (ripple atau dasar) adalah di 100KHz ke kisaran 1MHz; frekuensi beralih tinggi kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. The switching kebisingan biasanya ditentukan dengan MHz bandwidth yang 20 untuk mencakup semua harmonik signifikan untuk paku kebisingan.

Cara termudah untuk mengukur riak output dan kebisingan adalah dengan menggunakan probe osiloskop ujung dan cincin tanah ditekan langsung terhadap daya converter pin output, seperti yang ditunjukkan di bawah ini. Hal ini membuat hubungan yang mungkin terpendek di terminal output. Probe osiloskop clip tanah tidak boleh digunakan dalam pengukuran riak dan kebisingan. Klip tanah tidak hanya akan bertindak sebagai antena dan pickup energi frekuensi tinggi yang dipancarkan, tetapi akan memperkenalkan umum-mode suara untuk pengukuran juga.

Setup tes standar untuk riak & kebisingan pengukuran ditunjukkan pada Gambar D. Sebuah probe socket (Tektronix, PN 131,0258-00) digunakan untuk pengukuran untuk menghilangkan noise pikap terkait dengan klip tanah panjang probe lingkup.

Informasi 9.Physical

Garis 9.1Mechanical

Catatan:

1. Pins 3 adalah 0.040 "(1.02mm) dia.

2. Semua pin lainnya adalah 0.060 "(1.52mm) dia.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).

x.xxx ± 0.010 di. (x.xx ± 0.25mm)

9.2Pin Penunjukan
