AGW1 Listrik Ketebalan Welding Machine, ketebalan Automatic Tank Welder

Parameter Teknis Utama

• Traveling kecepatan: Dari 100 sampai 2.900 mm / min
• Tinggi Plate: Dari 1,40-3,20 meter
• Plate ketebalan: mulai 8 hingga 50 mm

Up Parameter mungkin menghasilkan khusus sesuai dengan kebutuhan pelanggan.

• Diameter tangki: 5 m dan lebih untuk AGW-1

8 m dan lebih untuk AGW-2

• Dimensi (mm) L x W x H
• AGW1 sisi Tunggal: 1600 x 1400 x 2900
• AGW2 dua sisi: 1600 x 2600 x 2700
• Listrik (Kw) AGW1 Tunggal sisi: 5.2 (1 Flux pemulihan, bingkai bergerak)

AGW2 dua sisi: 11 (2 Flux pemulihan, bingkai bergerak)

• Berat (Kg) AGW1 sisi Tunggal: 950

AGW2 dua sisi: 1800

Welding Power: KAMI DAPAT MENYEDIAKAN ATAU PELANGGAN SIAPKAN

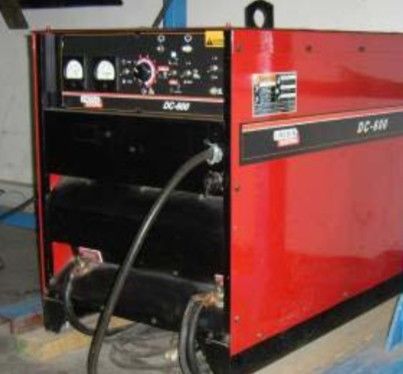

1. Pengelasan sumber daya: DC-600 atau DC-1000
2. Pengelasan saat ini: 350 ~ 550A
3. Arc tegangan: 24 ~ 36V
4. Ukuran kawat: ø3.2 atau 4,0 mm
5. Kebebasan pengelasan gun penyesuaian: 3

Fitur Teknis Utama

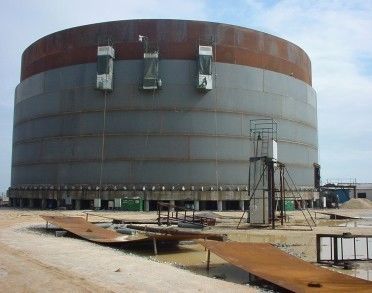

• The AGW adalah bingkai self-propelled dirancang untuk menerapkan efisien lasan jahitan horisontal dengan cara Submerged Arc Welding (SAW) Proses. The AGW naik sepanjang tepi atas dari tangki penyimpanan lapangan berdiameter besar sambil menerapkan di dalam dan / atau di luar pengelasan. Dibandingkan dengan teknik konvensional, AGW mengurangi tingkat konstruksi 25 kali dan menghemat banyak waktu pengelasan.
• AGW-1 adalah kompatibel dengan metode konstruksi tradisional (bawah-atas). Bingkai drive menggantung di tepi atas tangki.
• AGW-1 juga kompatibel dengan mengangkat metode jack (top-down, juga dikenal sebagai jack up konstruksi). Unit ini mudah dikonversi untuk mendorong di permukaan tanah di atas rel di luar dan sekitar tank.This berarti: mungkin mengelas pelat bawah sekitar tangki
• Daya yang diperlukan untuk Lincoln DC-1000, 46 kW / EA

Informasi yang terdapat dalam brosur ini dimaksudkan untuk menjadi akurat.

Paket standar termasuk

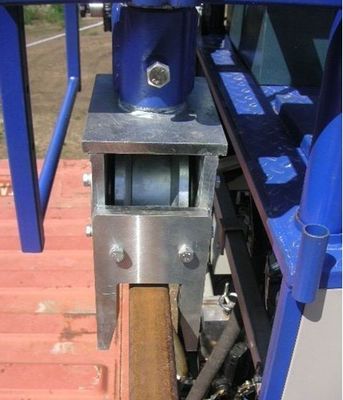

a) tugas berat bermotor kereta dengan sopir frekuensi untuk pengaturan kecepatan. (Dua motor mendorong bingkai tepi atas tangki)

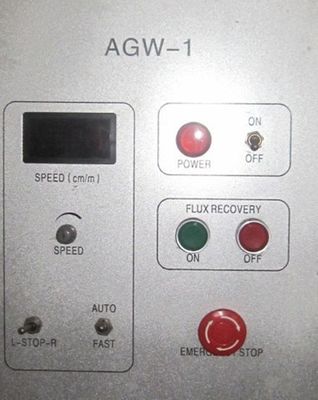

b) kotak kontrol untuk penyesuaian kecepatan: maju, mundur dan berhenti. Tampilan digital di mm / min.

c) pemulihan sistem Flux dengan sabuk perakitan fluks.

d) dimensi kepala Pedoman pengelasan XYZ geser.

e) Operator kursi dengan kotak alat.

f) penyimpanan Sumber daya: 1300 mm (L) * 1200 mm (W) * 1400 mm (H) (Masukan kekuatan DC1000 di dalamnya).

g) Kabel daya: 2.5 mm ² @ 3 Nos, 60 m, kabel kontrol, 60 m, kabel Welding 120 mm ², 60 m, ----- Ketika kita memasok daya DC1000, kami akan menyediakan kabel ini.

h) Beberapa item: kawat gulungan untuk £ 60 coil, mengangkat listrik katrol (100 kilogram @ 30 m dari tanah), kontrol, lampu dan plug-in untuk alat-alat listrik.

i) Pedoman Operasi dan Listrik Diagram.

j) Satu tahun Garansi

Opsional: kami ingin mengelas bagian bawah lasan fillet piring, Anda dapat memilih perangkat magnetik Lincoln LT-7 Tractor:

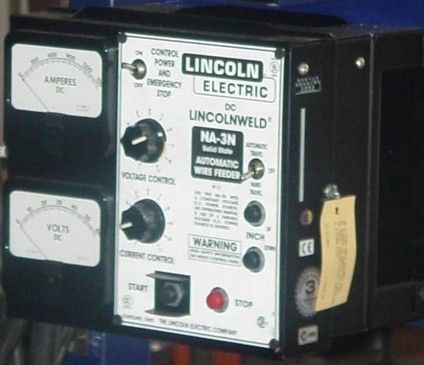

Arc Welding Equipment: Lincoln DC 1000, Lincoln Kepala Pengendali NA3S, Lincoln Kepala kawat, pengumpan NA3S, dan aksesoris.

Perangkat untuk Lincoln LT-7 Tractor digunakan ketika tidak cukup dukungan untuk kedua roda di bagian belakang traktor. Perangkat magnetik memungkinkan untuk menggunakan LT-7 untuk menerapkan SAW pada lasan fillet eksternal pada tangki penyimpanan dengan luar diameter lebih besar dari 4,8 m dan dengan dasar plat flange ekstensi lebih dari 76 mm

AGW --- ketebalan otomatis tukang las

Mesin ini adalah diri sekitar monving bingkai samping tangki ketebalan. Hal ini dirancang untuk menerapkan efisien lasan jahitan horizontal (mengadopsi Submerged Arc Welding) di lapangan besar didirikan penyimpanan tanks.It dapat naik sepanjang tangki tepi atas.

AGW1 ------ sisi Tunggal

AGW2 ------ dua sisi

Daya ----- DC-1000 (Lincoln)
