Berbagai lebar masukan 9 - 18V DC-DC Converter 12W Output 12V MT13-12S12-PEM

Detail produk:

Place of Origin:	China
Nama merek:	Enargy
Model Number:	MT13-12S12-PEM

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	1000Pcs/week

Kontak

Detil Deskripsi produk

Cahaya Tinggi:

kekuatan militer persediaan

militer dc-dc converter

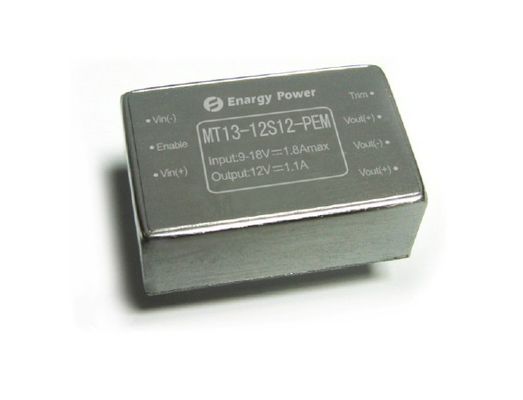

DC-DC Converter 12W output 12V MT13-12S12-PEM

Fitur Utama

Output daya: 13W

Berbagai masukan macam: 9-18Vdc

Tinggi efisiensi konversi: 90%

Peraturan baris untuk ± 0,5%

Regulasi beban ± 1,0%

Isolasi tegangan: 1,500V

Aktifkan (ON / OFF) control

Output over-saat ini perlindungan

Modus Hiccup perlindungan hubung singkat

Lebih-suhu perlindungan

Tegangan input di bawah-lock-out

Tegangan output langsing -5 ~ + 10% Vout

Ikhtisar Produk

Modul-modul konverter DC-DC menggunakan powerprocessing, kontrol dan kemasan teknologi canggih untuk providethe kinerja, fleksibilitas, keandalan dan biaya effectivenessof komponen listrik yang matang. Frekuensi tinggi aktif Clampswitching memberikan kepadatan daya tinggi dengan noise rendah andhigh efisiensi.

1. Karakteristik Listrik

1.1 Penilaian Maksimum Absolute

Parameter	Min	Typ	Max	Unit	Catatan
Input Voltage			24	Vdc	Terus menerus, non-operasi
			18	Vdc	Terus menerus, operasi
			24	Vdc	Operatingtransientprotection, <100ms
Isolasi tegangan			1500	Vdc	Input ke output
Suhu Operasional	-55		100	℃
Suhu Penyimpanan	-65		125	℃	Suhu ambien
Aktifkan untuk Vin Tegangan	-0.5		10	Vdc

1.2 Karakteristik Masukan

Parameter	Min	Typ	Max	Unit	Catatan
Tegangan masukan Rentang	9	12	18	Vdc
U-Voltage Lockout		8.6	8.8	Vdc	Titik pemulihan
U-Voltage Lockout	8	8.2		Vdc	Lindungi titik
Maksimum Input Current			1.8	Sebuah	Masukan Vin min, beban penuh output
Efisiensi		88		%	Nilai Masukan; Nilai Beban
Disipasi, siaga		0,4		W	Beban

1.3 Karakteristik output

Parameter	Min	Typ	Max	Unit	Catatan
Output Voltage Set Titik	11.85	12.00	12.15	Vdc	Masukan nominal. Tidak ada beban
Output Voltage Rentang	11.75	12.00	12.25	Vdc
Output Current Rentang	0.01		1.1	Sebuah
Peraturan Baris		± 0,02	± 0.50	%
Peraturan beban		± 0,5	± 1.00	%
Batas saat ini	1.18	1.45		Sebuah	Tegangan output 95% dari nominal
Short Circuit Current				Sebuah
Ripple (RMS)		10		mV	Masukan nominal; beban penuh; 20 MHz bandwidth.
Kebisingan (puncak ke puncak)		65		mV	Masukan nominal; beban penuh; 20 MHz bandwidth.
Maksimum Output Cap			1200	uF

1.4 Karakteristik Respon Dinamis

Parameter	Min	Typ	Max	Unit	Catatan
Perubahan Dalam Output Current		250		mV	50% sampai 75% sampai 50% Iout max; (Di / dt = 0.1A / mikrodetik).
Perubahan Dalam Output Current		250		mV	50% sampai 75% sampai 50% Iout max; (Di / dt = 0.5A / mikrodetik).
Waktu pemulihan yang dinamis		200		mikrodetik
Waktu naik keluaran		50		Nona	Mulai dari vin ke vout kenaikan sampai 90%
Turn-off overshoot		5		%

1.5 Karakteristik Fungsional

Parameter	Min	Typ	Max	Unit	Catatan
Switching Frekuensi	180	200	220	KHz
Output Voltage Potong			10	% Vout	Potong Up
Output Voltage Potong	5			% Vout	Potong Bawah
Aktifkan Tegangan			0,5	mA
Aktifkan (ON / OFF) Kontrol Logika Positif	2,5		10	Vdc	ON-Control, Logika tinggi atau mengambang
Aktifkan (ON / OFF) Kontrol Logika Positif	-0.5		1.5	Vdc	OFF-Control, Logika
Over-beban Perlindungan				%	Mode aktif, Pulsecurrent (100% raredload)
Perlindungan pendek-Circuit			100	MQ	Modus Hiccup, karena pemulihan
Over-Suhu Perlindungan		105		℃
Over-Suhu Perlindungan		90		℃	Titik pemulihan

1.6 Karakteristik Isolasi

Parameter	Min	Typ	Max	Unit	Catatan
Isolasi Tegangan			1500	Vdc	Input ke output
			1500	Vdc	Dalam basis
			500	Vdc	Keluar ke basis
Perlawanan Isolasi	100			MQ	Pada 500VDC untuk menguji ketika atmosphericpressure dan RH 90%
Isolasi Kapasitansi		1000		pF

2. Karakteristik Umum

Parameter	Min	Typ	Max	Unit	Catatan
Berat		30		Oz (g)
MTBF (dihitung)	1			MHrs	TR-NWT-000332; 80% beban, 300LFM, 40 ℃ Ta

3. Karakteristik Lingkungan

Parameter	Min	Typ	Max	Unit	Catatan
Suhu Operasional	-55		100	℃	Basis suhu PCB
Suhu Penyimpanan	-65		125	℃	Suhu ambien
Koefisien temperatur			± 0,02	% / ℃
Kelembaban	20		95	% RH

4. Standar Kepatuhan

Parameter	Catatan
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL / cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Khas Gelombang Dan Curves

Gambar 1: Efisiensi di nominal tegangan output vs loadcurrent untuk minimum, nominal, dan inputvoltage maksimum pada 25 ° C.

Gambar 2: Efisiensi pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk airtemperatures sekitar 25 ° C.

Gambar 3: Kurva derating daya output maksimum vs.ambient suhu udara untuk tingkat aliran udara dari 0 LFMthrough 400 LFM dengan udara mengalir dari pin 3 ke pin 1 (tegangan input nominal).

Gambar 4: riak tegangan output di inputvoltage nominal dan nilai arus beban (20 mV / div). Loadcapacitance: 0.1μF keramik kapasitor dan kapasitor 10μFtantalum. Bandwidth: 20 MHz.

Gambar 5: suhu Ambient adalah 25 ℃, theload dilakukan oleh beban (daya 13W), peta thermal imaging.

Gambar 6: Turn-on sementara pada beban penuh (200ms / div) .Input tegangan pra-applied.Ch1: Vout (5V / div); CH2: ON / OFFInput (2V / div)

Gambar 7: Shut-down time jatuh pada beban penuh (2 ms / div) .Ch1: Vout (5V / div); CH2: ON / OFF Input (2V / div)

Gambar 8: respon tegangan output ke langkah-perubahan inload saat ini (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban topi: 10μF, 100mΩ ESR tantalumcapacitor dan 1μF kapasitor keramik. Ch1: Vout (100mV / div).

Gambar 9: Respon tegangan output ke langkah-changein beban saat ini (50% -75% -50% dari Iout (max): dI / dt = 0.25A / mikrodetik). Beban topi: 220μF, 30 MQ ESRtantalum kapasitor dan 1μF cap.Ch1 keramik: Vout (100mV / div)

6. Informasi Fisik

6.1 Garis Besar Teknik

Catatan:

1. Semua pin lainnya adalah 0.6mm dia

2. pin4 dan pin6 adalah koneksi paralel. Pengguna bisa mencapai fungsi Vout (+) apakah terhubung baik dua pin atau

keduanya.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm) .x.xxx ± 0.010 di (x.xx ± 0.25mm)..

6.2 Pin Penunjukan

Pin No.	Nama	Fungsi
1	Vin (-)	Tegangan input negatif
2	Memungkinkan	Masukan TTL untuk menghidupkan dan mematikan converter, direferensikan ke Vin (-), dengan internal pull up.
3	Vin (+)	Tegangan input positif
4	Vout (+)	Positif Tegangan output
5	Vout (-)	Negatif Tegangan output
6	Vout (+)	Positif Tegangan output
7	Memangkas	Output Voltage Potong
