Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | SC100-220S48 |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | ac ke power supply dc,tenaga listrik AC dc converter |
---|

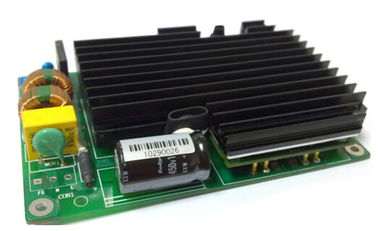

AC-DC Power Supplies 100W output 48V SC100-220S48
Fitur Utama
Tinggi daya output: 100W
Berbagai masukan: 85 ~ 264Vac
Efisiensi tinggi: 85%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 2%
Frekuensi tetap: 220kHz
Isolasi Tegangan: 1500Vdc
Perlindungan hubung singkat
Output atas perlindungan saat
Lebih dari perlindungan suhu
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 220 | Vac | |||
AC rentang tegangan input | 85 | 264 | Vac | ||
Nilai AC masukan frekuensi | 50/60 | Hz | |||
AC rentang frekuensi input | 47 | 63 | Hz | ||
Max. masukan saat | 2 | Sebuah | Min. tegangan input, beban penuh | ||
Efisiensi | 85 | % | Tegangan input dinilai, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | |
Kisaran tegangan output | 47,52 | 48 | 48.48 | Vdc | ||
Kisaran arus keluaran | 0,1 | 2.1 | Sebuah | |||
Peraturan Baris | ± 1 | % | ||||
Peraturan beban | ± 2 | % | ||||
Ripple & kebisingan | 800 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |||
Respon dinamik | Deviasi | ± 1 | % | 25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 0. 1A / kami | ||
Waktu penyelesaian | 500 | uS | Untuk dalam 1% Vout nom. | |||
Tegangan output overshoot | 1 | % | ||||
Output Kapasitansi | 470 | uF |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan beban | 2.3 | 2.8 | Sebuah | Cegukan | |
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan | ||
Lebih-suhu perlindungan | 105 | ℃ | Recovery otomatis |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF | 100 | C`es`q | TR-NWT-000332, 80% beban, 300LFM, 40 ℃ Ta | ||
Berat | 300 | g |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | -20 | +55 | ℃ | ||
Suhu penyimpanan | -40 | +85 | ℃ | ||
Kelembaban relatif | 10 | 90 | % | ||
Tinggi | 3000 | m |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 1500 | Vdc | 10mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1000 | Vdc | ||||
Output ke tanah | 500 | Vdc | 7.5mA / 1min, ada lengkung dan kerusakan | |||
Resistensi Isolasi | Input ke output | 100 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; XYZ sumbu, 30 menit / axis |
Syok mekanik | Gelombang setengah sinus, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / arah |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -20 ° C hingga 85 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating,> 5000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL / cUL60950 | |
EN60950 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
Informasi fisik
Garis mekanik
Panjang × lebar × heigth: 135 × 90 × 28 (mm), 5,32 × 3,54 × 1,1 (di),
Sebutan Pin
CON1
Pin No. | Nama | Fungsi |
1 | FG | Bumi |
2 | N | Garis netral |
3 | L | Hidup baris |
CON2
Pin No. | Nama | Fungsi |
1 | 48V | Tegangan output negatif |
2 | 48V | Tegangan output negatif |
3 | GND | Tegangan output positif |
4 | GND | Tegangan output positif |
Aplikasi Catatan: Berbagai aplikasi catatan dan kertas putih teknis dapat didownload dalam format pdf dari website kami.
