Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | MD25-220S15 |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | pasokan listrik medis kelas,AC ke dc converter |
---|

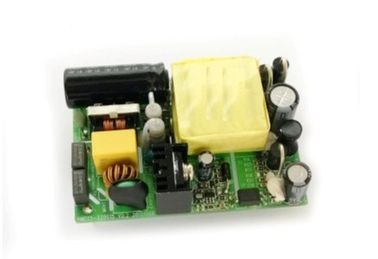

Medis Power Supply 25W output 15V / 1.67A MD25-220S15
Fitur Utama
Berbagai masukan AC: 100 ~ 240Vac
Output tunggal: 15V / 1.67A
Efisiensi tinggi: 78%
Peraturan baris: ≤ ± 1%
Beban regulasi: ≤ ± 1%
perlindungan hubung singkat
Output atas perlindungan saat
Lebih dari perlindungan suhu
Keren Alam
RoHS compliant
Ikhtisar Produk
Ini menggunakan converter AC-DC maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. Frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | Typ | Max | Unit | Catatan |
Tegangan input dinilai | 100 | 240 | Vac | ||
AC rentang tegangan input | 90 | 264 | Vac | ||
Nilai AC masukan frekuensi | 50/60 | Hz | |||
AC rentang frekuensi input | 47 | 63 | Hz | ||
Max. masukan saat | 0,9 | Sebuah | Min. tegangan input, beban penuh | ||
Masukan lonjakan arus | 40 | Sebuah | Tegangan input 230Vac, 25 ℃, mulai pertama | ||
Efisiensi | 78 | % | Tegangan input dinilai, dinilai beban |
Karakteristik Output
Parameter | Min | Typ | Max | Unit | Catatan | |
Titik tegangan output Set | 14.70 | 15 | 15.30 | Vdc | Tegangan input dinilai, setengah beban | |
Kisaran tegangan output | 14,55 | 15 | 15,45 | Vdc | ||
Kisaran arus keluaran | 0 | 1.67 | Sebuah | |||
Peraturan Baris | ± 1 | % | ||||
Peraturan beban | ± 1 | % | ||||
Peraturan suhu | ± 0,02 | % / ° C | Selama rentang suhu operasi | |||
Ripple & kebisingan | 150 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |||
Respon dinamik | Deviasi | ± 5 | % | 25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 0.1A / kami | ||
Waktu penyelesaian | 400 | uS | dalam 1% Vout | |||
Tegangan output overshoot | ± 5 | % | ||||
Output Kapasitansi | 2200 | uF |
Karakteristik perlindungan
Parameter | Min | Typ | Max | Unit | Catatan |
Output atas perlindungan beban | 1.8 | 3.0 | Sebuah | Cegukan | |
Perlindungan Sirkuit - singkat | 10 | MQ | Cegukan | ||
Lebih-suhu perlindungan | ℃ | Recovery otomatis |
Karakteristik umum
Parameter | Min | Typ | Max | Unit | Catatan |
MTBF (dihitung) | 100 | C`es`q | TR-NWT-000332; beban penuh, 25 ℃ Ta |
Karakteristik lingkungan
Parameter | Min | Typ | Max | Unit | Catatan |
Suhu operasi | -10 | +50 | ℃ | ||
Suhu penyimpanan | -20 | +85 | ℃ | ||
Kelembaban relatif | 20 | 90 | % | ||
Penyimpanan kelembaban | 10 | 95 | % | ||
Tinggi | 3000 | m |
Karakteristik Keselamatan
Parameter | Min | Typ | Max | Unit | Catatan | |
Isolasi tegangan | Input ke output | 4000 | Vac | 5mA / 1min, ada lengkung dan kerusakan | ||
Resistensi Isolasi | Input ke output | 30 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
Karakteristik EMC
Barang | Standar | Syarat-syarat | Catatan | |
CE | EN55022 | Kelas B | Pengujian sistem lulus | |
RE | EN55022 | Kelas B | Pengujian sistem lulus | |
Harmonis | EN61000-3-2 | Jenis C persyaratan lampu | Kriteria B | |
Fluktuasi tegangan dan flicker | EN61000-3-3 | Kelas A peralatan persyaratan | Kriteria B | |
Gelora | EN61000-4-5 | Modus diferensial ± 2KV, modus umum ± 4KV | Kriteria B | |
DIP | EN61000-4-11 EN55024 | Tegangan dip 0% Ut, 10 ms | Kriteria B, tes di fase 0, 90 180 270 dan | |
Tegangan dip 40% Ut, 20ms | ||||
Tegangan dip 70% Ut, 50ms | ||||
ESD | Debit Air | EN61000-4-2 | ± 8KV | Kriteria B |
Hubungi debit | EN61000-4-2 | ± 4KV | Kriteria B |
Catatan:
Kriteria A: kinerja normal selama dan setelah tes.
Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Fluktuasi tegangan output sementara berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, fluktuasi tegangan output atau ulang tidak diperbolehkan juga.
Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.
Kriteria R: Kehilangan output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.
Kualifikasi lingkungan
Parameter | Catatan |
Getaran | Menyapu 10-55Hz, 1 menit. / Menyapu, 120 menyapu selama 3 sumbu |
Syok mekanik | Min 100g, 2 tetes di sumbu x dan y, 1 tetes di sumbu z |
Dingin (dalam operasi) | IEC60068-2-1 Iklan |
Panas lembab | IEC60068-2-67 Cy |
Suhu Bersepeda | -40 ° C sampai 100 ° C, jalan 15 ° C, 500 siklus / menit. |
Listrik / Bersepeda Thermal | Vin = min ke max, beban penuh, 100 siklus |
Desain keterpinggiran | Tmin-10 ° C untuk Tmax + 10 ° C, 5 langkah ° C, Vin = min ke max, 0-105% beban |
Hidup Uji | 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam |
Kemampuan Solder | IEC60068-2-20 |
Kepatuhan standar
Standar | Catatan |
UL60601-1 | |
CSA22.2 NO.601-1-M90 | |
IEC60601-1 | |
EN55011 | kelas B |
IEC60601-1-2 | |
GB9706.1-2007 |
Garis mekanik
Panjang × lebar × heigth: (70 ± 0,5) mm × (48 ± 0,5) mm x (25Max) mm, 2,76 × 1,89 × 0,98 (di)
Sebutan konektor
Barang | Pin | Fungsi |
Masukan | 1 | Baris |
2 | Netral | |
Keluaran | 3 | V- |
4 | V + |
